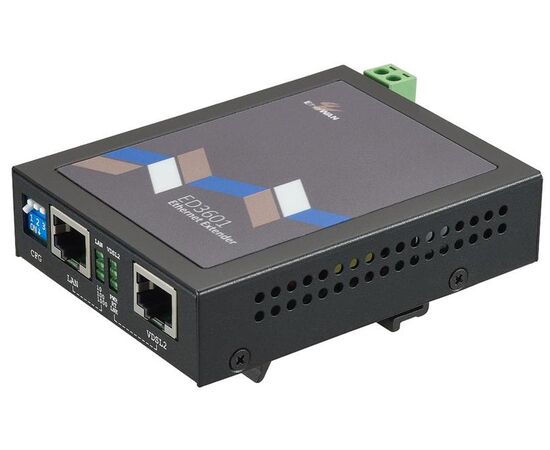

EtherWAN ED3601 — это промышленный удлинитель Ethernet по стандарту VDSL2, предназначенный для обеспечения высокоскоростного подключения по существующей медной проводке. Благодаря совокупной пропускной способности до 300 Мбит/с (150 Мбит/с приём / 150 Мбит/с передача) он обеспечивает производительность сети, сопоставимую с оптоволоконной, без необходимости прокладки новых оптоволоконных линий. Это делает его экономичным решением для расширения сети Ethernet в местах, где развертывание оптоволоконной сети затруднительно, дорого или физически ограничено — например, на удаленных объектах, в туннелях и старых зданиях.

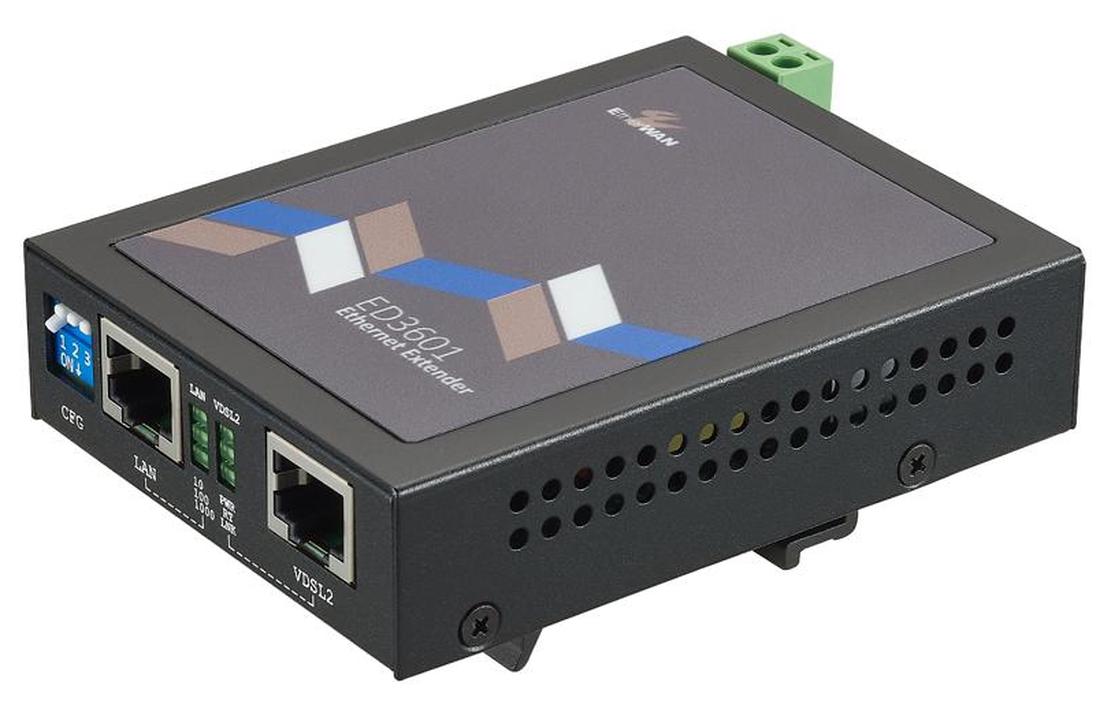

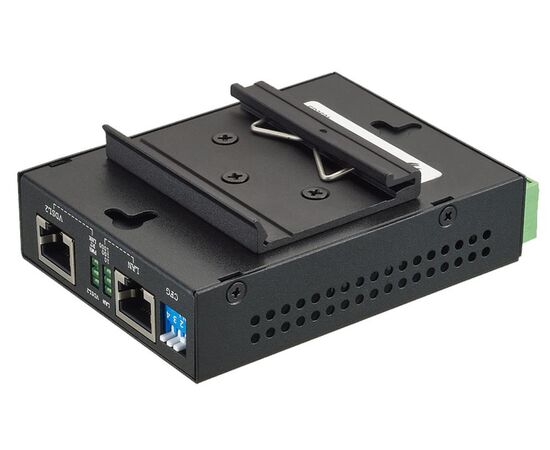

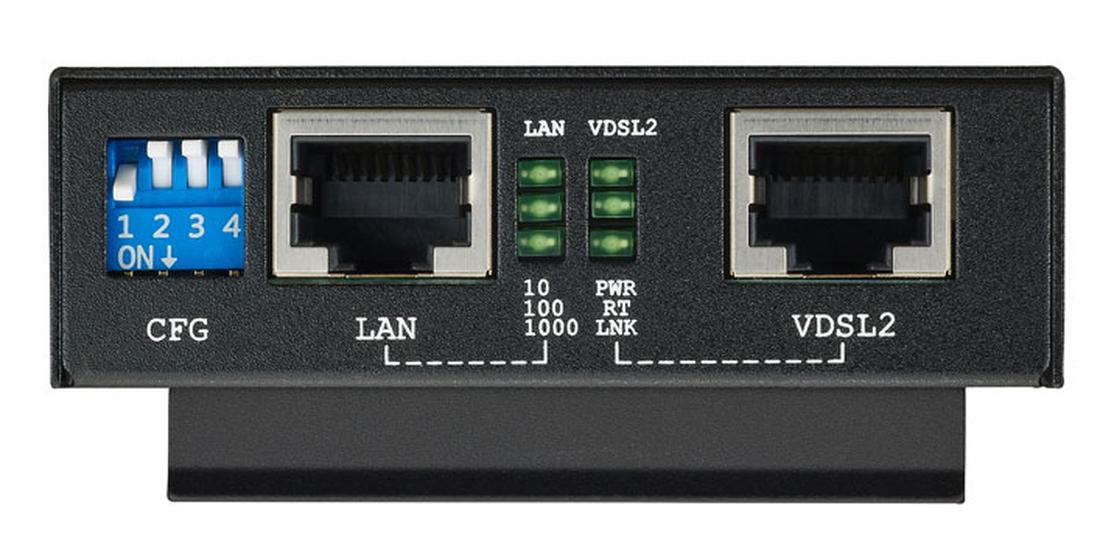

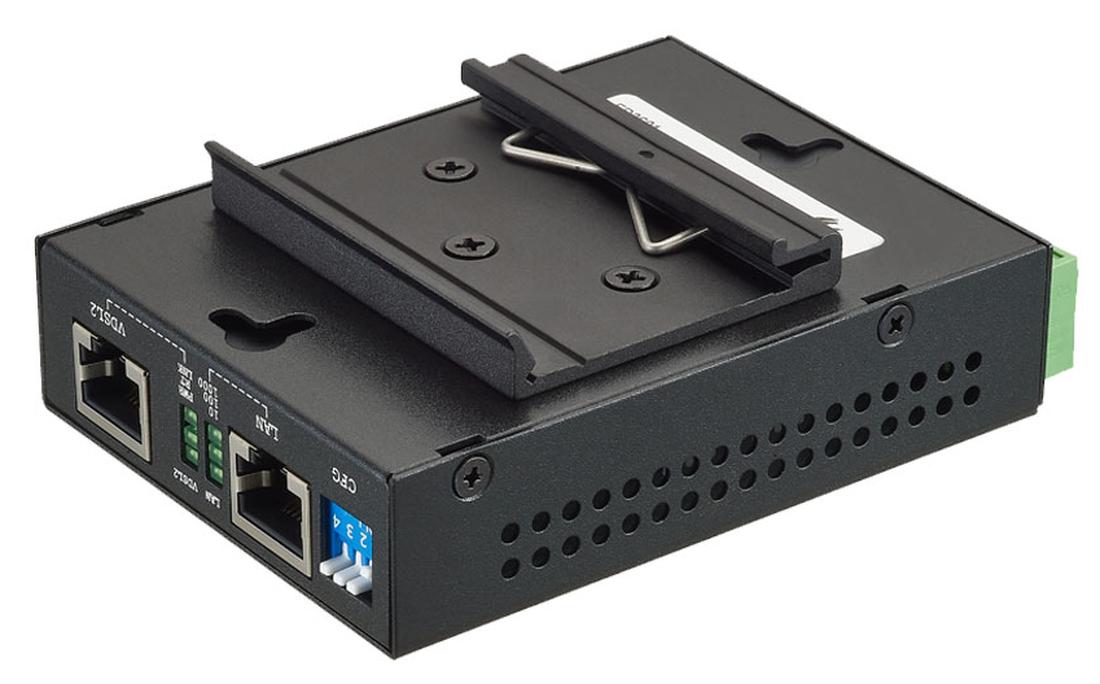

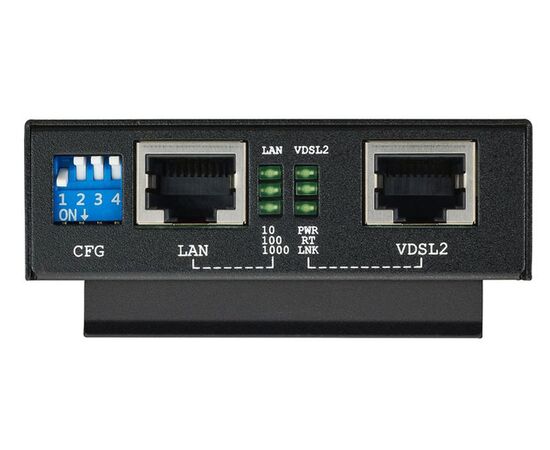

ED3601 оснащен одним портом Gigabit Ethernet и одним портом VDSL2, оба из которых имеют стандартные разъемы RJ45, что обеспечивает простую и надежную интеграцию в существующую сетевую инфраструктуру. Размещенный в прочном металлическом корпусе с креплением на DIN-рейку, он создан для суровых промышленных условий, включая панели управления, заводские шкафы и уличные корпуса.
Для поддержания стабильной и оптимизированной производительности ED3601 автоматически настраивает параметры сигнала в зависимости от длины и качества кабеля, обеспечивая надежную передачу данных на расстояние до 1,5 километра. Будь то промышленная автоматизация, инфраструктура «умного города» или транспортные системы.
Производительность
| Синхронная передача | UTP CAT6, SNR Low, G.INP | |
|---|---|---|
| Дальность (м) | Прием (Mbps) | Передача (Mbps) |
| 200 | 125 | 133 |
| 400 | 102 | 112 |
| 600 | 79 | 72 |
| 800 | 33 | 41 |
| 1000 | 79 | 72 |
| 1200 | 33 | 41 |
| 1400 | 79 | 72 |
| 2000 | 5 | 12 |
| 2600 | 0 | 0 |
| Асинхронная передача | UTP CAT6, SNR Low, G.INP | |
|---|---|---|
| Дальность (м) | Прием (Mbps) | Передача (Mbps) |
| 200 | 55 | 253 |
| 400 | 50 | 169 |
| 600 | 44 | 67 |
| 800 | 27 | 60 |
| 1000 | 14 | 40 |
| 1200 | 9 | 32 |
| 1400 | 6 | 23 |
| 2000 | <1 | 10 |
| 2600 | 0 | 0 |
* Примечание. Данные о расстоянии и скорости передачи данных были получены в ходе измерений, проведенных в лаборатории EtherWAN в соответствии с применимыми стандартами. На фактическую скорость установки и соединения могут повлиять качество медного кабеля и уровень помех.
Характеристики VDSL-удлинителя Ethernet ED3601
- VDSL-удлинитель Ethernet
- VDSL2
- 10/100/1000 TX (1 порт)
- VDSL2 (1 порт)
- DIN-рельс
- 802.3 10BASE-T ,
- 802.3u 100BASE-TX/FX ,
- 802.3ab 1000BASE-T ,
- 802.3x Full Duplex, Flow Control
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
