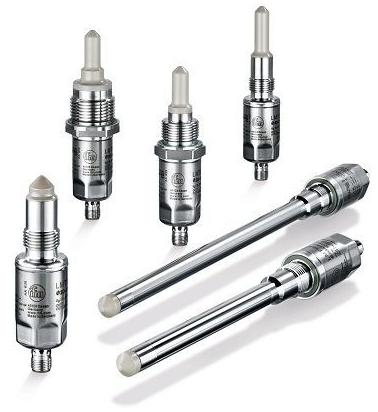

ВЧ-датчики уровня подходят для жидкостей, в том числе вязких или липких сред, паст, а также легких, сыпучих материалов, порошков, в том числе с высокой влажностью и склонностью к налипанию. Датчики эффективны в многокомпонентных средах, склонных к образованию пены и фракций или выделению отложений.В каждой точке в диапазоне 50…200 МГц датчик выполняет три измерения:
- Затухание (демпфирование) электромагнитного поля
- Проводимость электрического поля (способность проводить электрический ток)
- Проницаемость (способность поляризовать частицы) магнитного поля
При наличии среды эти измерения соответствуют профилю. Если среда отсутствует или присутствует только остаток, измерения не совпадают. Когда измеряемый профиль попадает в зеленую зону переключения, выход датчика меняет состояние.
Среда отсутствует: на изображении показана ситуация, когда среда не закрывает наконечник датчика. Это означает низкое затухание, низкую проводимость и низкую диэлектрическую проницаемость. Профиль находится за пределами зоны переключения.
Присутствие среды: на изображении показан профиль, когда наконечник погружен в среду. Затухание, проводимость и диэлектрическая проницаемость высокие, а измеренный профиль находится в зоне переключения. Выход переключается.
Наличие остатков: когда наконечник покрывают только остатки среды, проводимость и диэлектрическая проницаемость высоки, потому что есть следы материала. Но затухание низкое, потому что количество маленькое. Профиль находится за пределами зоны переключения, и выход не переключается.
У другой среды другие профили. Используя IO-Link, можно оценивать средние рабочие значения и использовать их для различения одного материала от другого, например, масло от воды, цельное молоко от 2% молока, и т.д.
