В расширенной спецификации VME64x определен обратно совместимый разъем с пятью рядами контактов, что позволяет повысить скорость передачи данных, а также добавлены платы тылового ввода-вывода для VME . В системах VXS используются разъемы VME64x 6U и поддерживается дополнительные каналы высокоскоростной (до 10 Гбит/с) последовательной передачи данных на объединительную плату через особый соединитель P0 . Эта спецификация поддерживает топологии «одиночная звезда» и «двойная звезда».

+375 (17) 356-0990

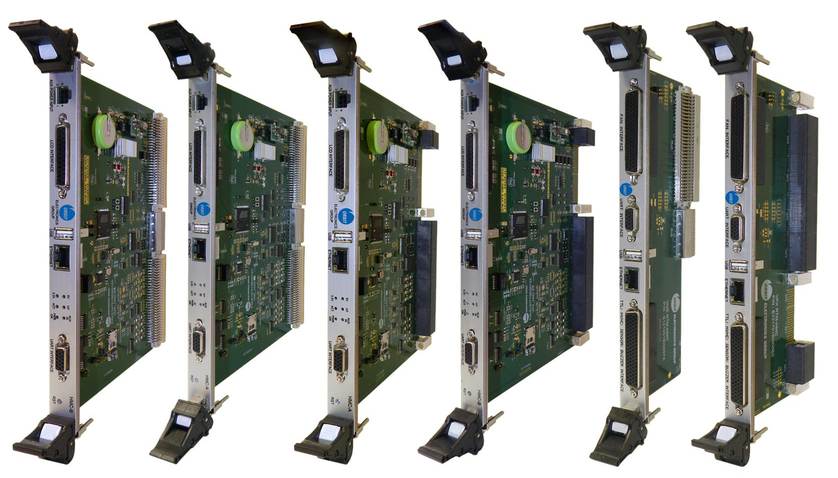

Компьютерные системы VME, VSX, VPX

Главная/Каталог/Встраиваемые системы/Магистрально-модульные системы/Семейство VME, VSX, VPX

Магистрально-модульные системы, построенные на базе стандартов VME, используются для решения ответственных задач промышленной автоматизации и систем специального назначения.

Преимуществом стандартов VME является возможность использования режима мультимастеринга параллельной шины VME для организации внутрисистемного резервирования или наращивания производительности системы. Стандарт параллельной шины VME развивался в сторону увеличения пропускной способности шины с VITA32, через VITA64 и 64х, и в последнем варианте – VITA 2eSST – шина VME имеет пропускную способность до 320 Mбайт/с.

Дальнейшее развитие стандарта осуществлялось добавлением новых интерконнектов для обмена данными между модулями. Так, VITA31 описывает требования к организации обмена данными между модулями с использованием Gigabit Ethernet и топологии «двойная звезда». Стандарт VPX описывает PCI Express x4 или Serial Rapid I/O в дополнение к Gigabit Ethernet.

VME64x и VXS

VPX и Open VPX

Стандарт VPX, также известный как VITA46, является модернизацией спецификации VME для высокоскоростных межсоединений систем следующего поколения, предназначенных для жестких условий эксплуатации. Стандарт VPX является хорошо масштабируемым и гибким, предоставляющим большое число линий с высокой пропускной способностью, высокоскоростную связь между платами и передачу большей мощности. Благодаря большому числу высокоскоростных линий, предусмотренных в VPX, для пользователя доступно множество вариантов построения коммутирующей матрицы, что помогает реализовать широкий спектр разнообразных приложений. Такая гибкость позволяет создавать множество конфигураций, обеспечивающих функциональную совместимость между модулями VPX и шасси.

Спецификация VPX разработана для печатных плат 3U и 6U и шасси с воздушным, кондуктивным или жидкостным охлаждением. Она предусматривает несколько механизмов параллельной и последовательной передачи данных, например VMEbus, PCI, Ethernet, PCIe и другие. Она определяет новый соединитель с большой плотностью контактов для высокоскоростных (до 10 Гбит/с) последовательных каналов передачи данных по дифференциальной паре.

Системная спецификация OpenVPX (VITA65) обеспечивает базу для функциональной совместимости модулей и объединительных плат с помощью определения набора системных характеристик в рамках стандарта VPX, известных как профили, которые содержат огромное число комбинаций и конфигураций модулей и объединительных плат. Однозначно решая проблему системной совместимости, стандарт VPX позволяет ускорить разработку и развертывание систем, сократить время тестирования и гарантировать, что модули от различных вендоров могут взаимодействовать в пределах данной системы.
