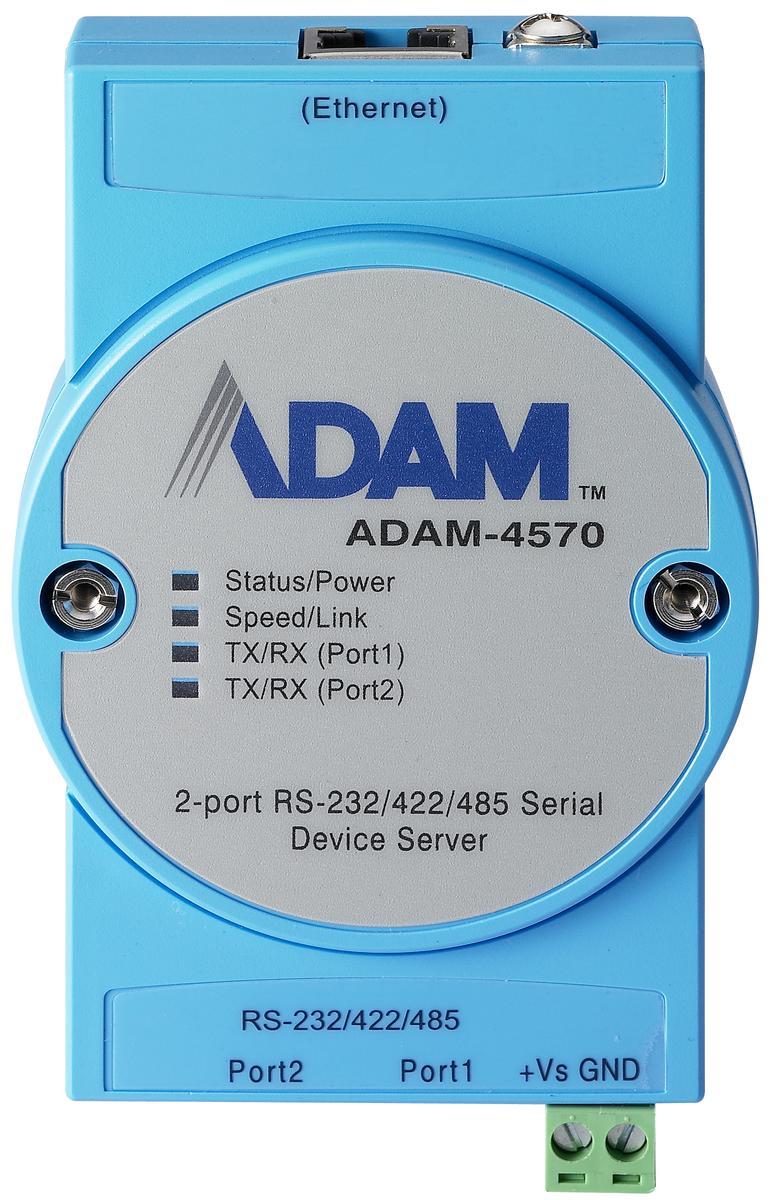

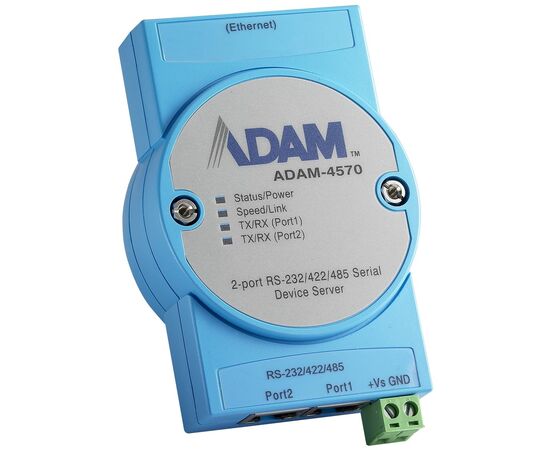

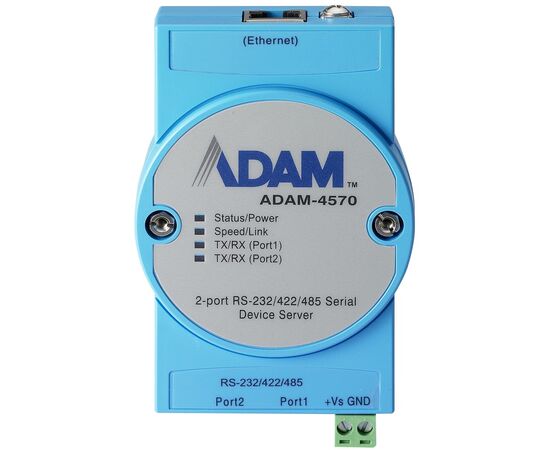

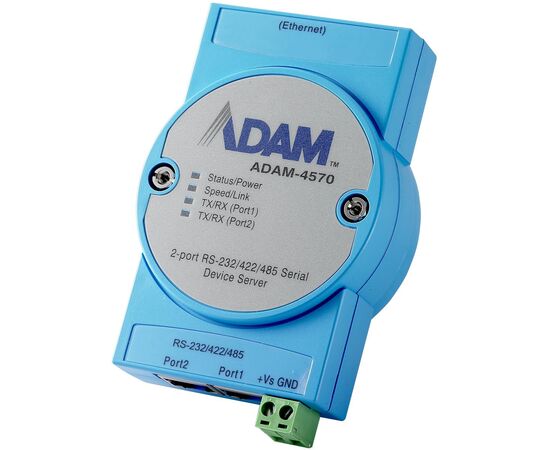

ADAM-4570-CE: сервер последовательных интерфейсов Advantech

Описание

Сервер последовательных интерфейсов для Ethernet, 1 порт 10/100TX, 2 порта RS-232/422/485, питание 10…30 VDC, раб. температура −10…+60°C

Характеристики преобразователя ADAM-4570-CE

Бренд (изготовитель)

Advantech

Тип

сервер последовательных интерфейсов

Функционал

RS-232
RS-422
RS-485

Серия

ADAM-4570

Сетевые интерфейсы

Порты 10/100Base-TX

1

Разъемы TX

RJ-45

Порты ввода-вывода

Последовательные порты

RS-232/422/485 (2 порта)

Скорость RS-232/422/485

до 921.6 кбит/с

Разъемы RS-232/422/485

RJ-48 (переходники RJ-48 -> DB9-M в комплекте)

Защита от ЭС-разрядов

15 kVDC

Коммуникационные интерфейсы

Сетевой интерфейс

Ethernet 10/100BASE-TX

Конфигурирование

Telnet консоль ,
Web интерфейс ,
Windows-утилита

Режим работы

Peer-to-peer (парное) соединение
RFC2217
TCP/UDP клиент (обработчик событий)
TCP/UDP сервер (опрос)
Виртуальный COM-порт

Протокол связи (управления)

ARP ,
Auto IP ,
BOOTP ,
DHCP ,
DNS ,
HTTP ,
ICMP ,
IP ,
NTP ,
SMTP ,
SNMP ,
TCP ,
Telnet ,
UDP

Программное обеспечение

Поддержка ОС

Linux
Windows Server 2003/2008/2012/2016/2019/2022
Windows XP/7/8.1/10/11

Питание

Тип напряжения

DC

Напряжение питания

10…30 VDC

Потребляемая мощность

2.5 Вт

Разъем питания

клеммник

Конструктивное исполнение

Материал корпуса

пластик

Способ установки

DIN-рельс
на панель/стену

Габаритные размеры

70 × 112 × 30 мм

Условия эксплуатации

Рабочая температура

-10…+60°C

Пыле/влагозащита

Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.

IPXX

— защита от попадания твердых объектов;
— защита от проникновения жидкостей.

Защита от проникновения твердых объектов
0	Защита отсутствует
1	Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки
2	Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы
3	Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода
4	Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов
5	Защита от ограниченного проникновения пыли (без вредных отложений)
6	Полная защита от проникновения пыли

Защита от попадания жидкостей
0	Защита отсутствует
1	Защита от вертикально падающих водяных капель
2	Защита от падающих водяных капель под углом 15° от вертикали
3	Защита от прямого распыления влаги под углом до 60° от вертикали
4	Защиты от водяных брызг из любого направления
5	Защита от водяных струй низкого давления из любого направления
6	Защиты от водяных струй воды высокого давления из любого направления
7	Защита при погружении на глубину до 1 м
8	Защита при длительном погружении под давлением (дополнительно указывается глубина)

IP69K

IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.

NEMA 250

Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:

возможность использования в помещениях и вне их,
способность работы при обледенении, в том числе подвижных механизмов,
коррозионную стойкость,
стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.

Примерная защита корпусов для применения **в помещениях** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степень защиты NEMA
Обеспечивается защита от воздействий	1	2	4	4X	5	6	6P	12	12K	13
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные)
Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные)
Брызги и струи воды
Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования
Разбрызгиваемые нефтепродукты и охлаждающие жидкости
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная защита корпусов для применения **внутри и снаружи помещений** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степени защиты NEMA
Обеспечивается защита от воздействий	3	3X	3R	3RX	3S	3SX	4	4X	6	6P
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения
Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения
Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные)
Брызги и струи воды
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление
