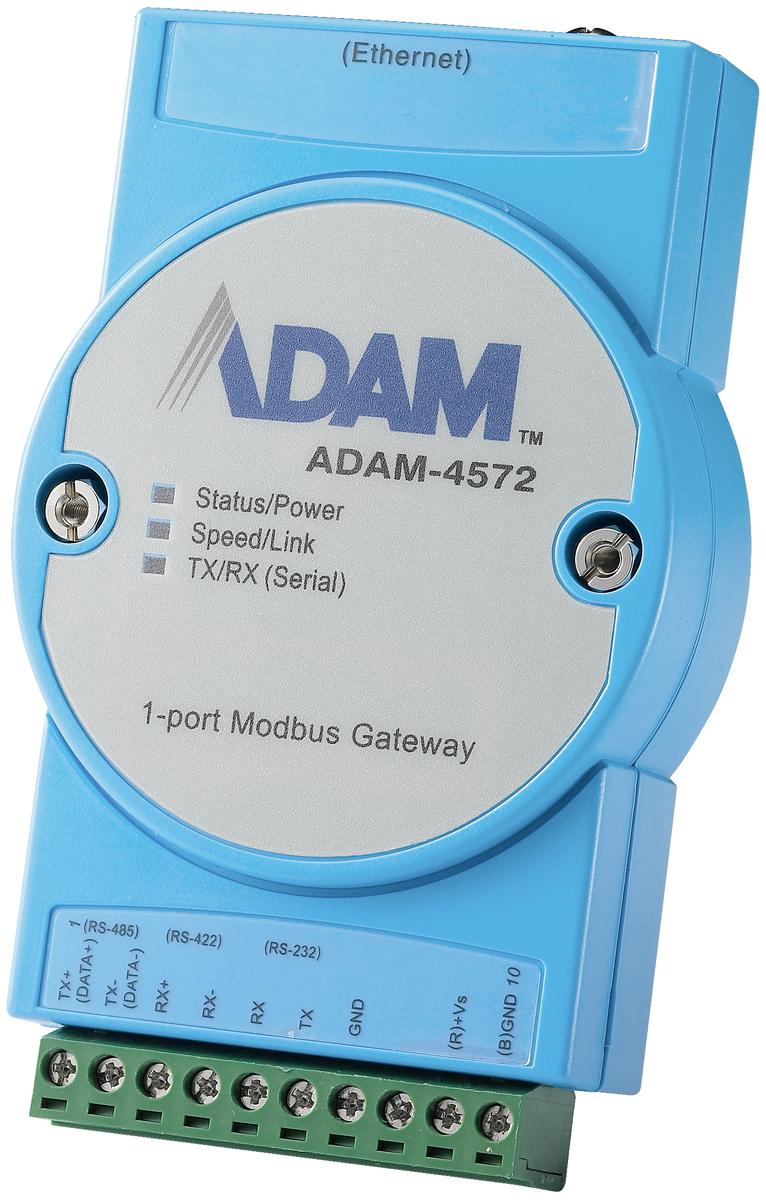

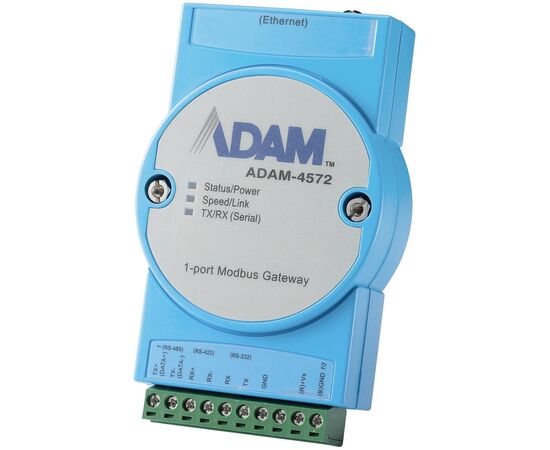

ADAM-4572 выступает в роли связующего устройства между устройствами с последовательными интерфейсами (RS-232, RS-422 или RS-485) и узлами сети Ethernet, использующими протокол Modbus TCP. Модуль ADAM-4572 полностью совместим с протоколом Modbus TCP и предназначен для быстрого и удобного подключения имеющихся в наличии устройств или контроллеров с последовательными интерфейсами, работающих по протоколу Modbus (Modbus/ASCII или Modbus/RTU), к сети Ethernet. Шлюз ADAM-4572 работает как мост для устройств и контроллеров с последовательными Modbus-интерфейсами через сеть Ethernet TCP/IP.
Промышленный Ethernet все больше используется в промышленной автоматизации, в то время как множество управляющих устройств сегодня все еще не имеют сетевого интерфейса и могут взаимодействовать только с определенным компьютером управления или панелью оператора. Применение ADAM-4572 и других шлюзов данных Advantech позволяет интегрировать такие устройства в общие сети Ethernet, тем самым значительно расширяя возможности управления и мониторинга.
Modbus/RTU и Modbus/ASCII протоколы определяют, каким образом ведущее (master) устройство опрашивает одно или два ведомых (slave) устройства и обновляет данные по сети RS-232, RS-422 или RS-485. Шлюз Modbus ADAM-4572 позволяет задавать работу "master" или "slave" для последовательного порта. Он дает возможность не только master-устройству со стороны Ethernet управлять slave-устройствами со стороны последовательного порта, но также и master-устройству со стороны последовательного порта управлять Ethernet-slave устройствами.
Шлюз данных ADAM-4572 поддерживает различные режимы работы Modbus: RTU Master, RTU Slave, ASCII Master и ASCII Slave.
Характеристики шлюза Modbus ADAM-4572-CE
- шлюз данных
- RS-232
- RS-422
- RS-485
- RS-232/422/485 (1 порт)
- Ethernet 10/100BASE-TX
- RS-232
- RS-422
- RS-485
- Modbus ASCII Master
- Modbus ASCII Slave
- Modbus RTU Master
- Modbus RTU Slave
- Modbus ASCII ,
- Modbus RTU ,
- Modbus TCP
- Windows Server 2003/2008/2008 R2/2012/2012 R2
- Windows XP/Vista/7/8/8.1/10
- Advantech EKI Device Configuration Utility ,
- WEB-браузер
- DIN-рельс
- на панель/стену
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
