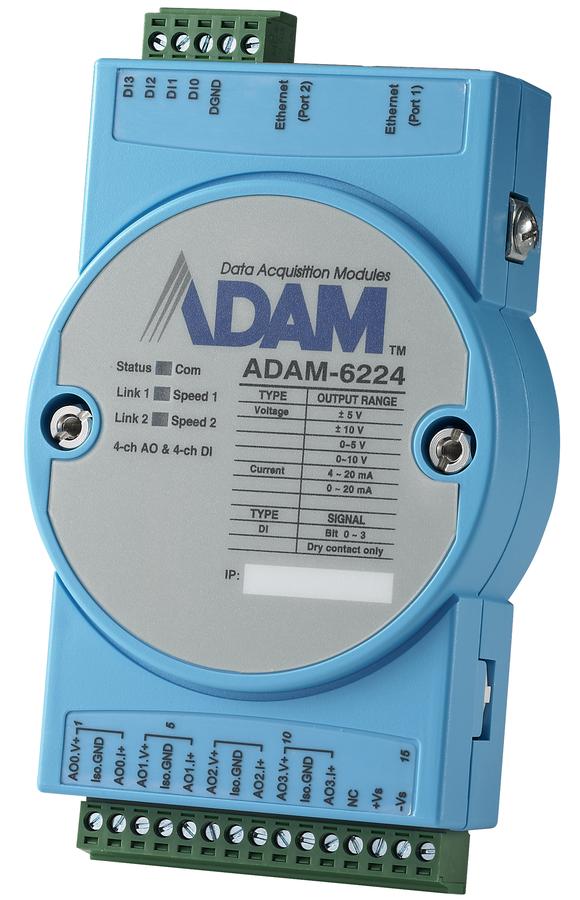

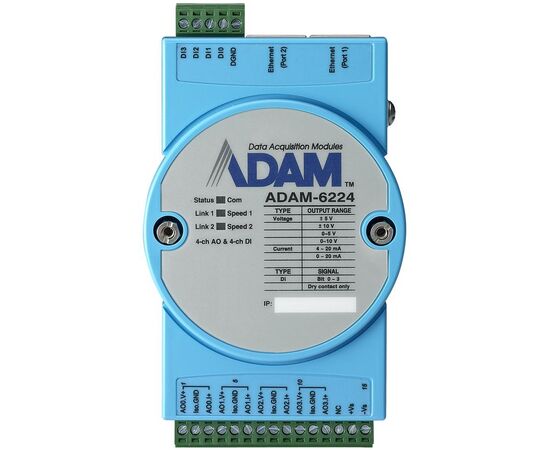

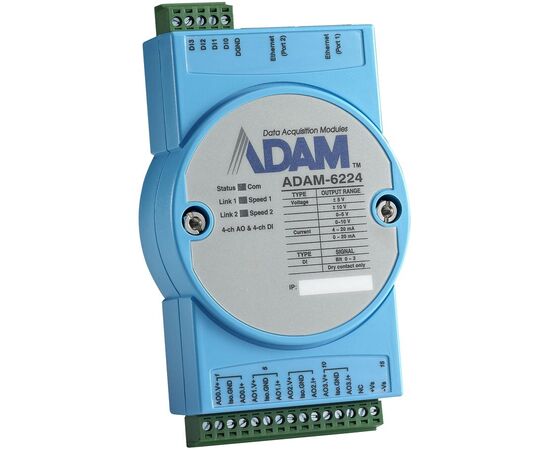

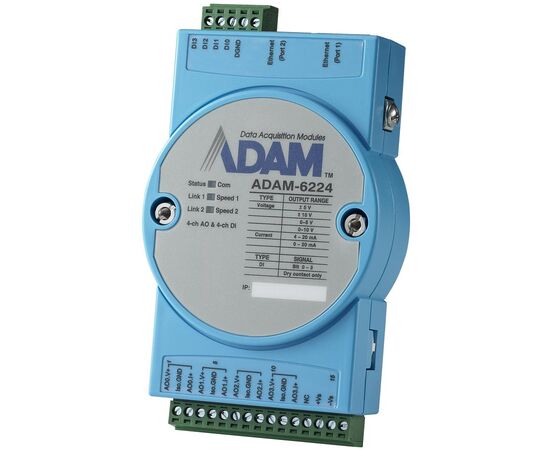

8-канальный программируемый модуль ввода-вывода c Modbus/TCP: 4×AO, 4×DI (сухой контакт) (2×LAN)
Цена по запросу
- Все о товаре
- Описание
- Характеристики
- Публикации
- Отзывы
Описание
Модуль аналогового вывода, 4 канала AO (В, мА), 4 канала DI ("сухой контакт"), P2P/GCL, протоколы Modbus/TCP, TCP/IP, HTTP, MQTT
Характеристики модуля ввода-вывода ADAM-6224-B
Бренд (изготовитель)
Тип
- модуль ввода-вывода
Функционал
- аналоговый вывод
- дискретный ввод
Серия
Аналоговый вывод
Каналов аналогового вывода
4 × AO
Тип сигнала
- источник напряжения
- источник тока
Разрядность ЦАП
12 бит
Диапазон выходных напряжений
- 0…10 V
- 0…5 V
- ± 10 V
- ± 5 V
Диапазон выходного тока
- 0…20 мА
- 4…20 мА
Точность в режиме вывода напряжения
± 0.3%
Точность в режиме вывода тока
± 0.5%
Гальваническая изоляция
2500 VDC
Дискретный ввод
Каналов дискретного ввода
4 × DI
Тип сигнала
- сухой контакт
Коммуникационные интерфейсы
Сетевой интерфейс
- Ethernet 10/100BASE-TX (2 порта с Daisy Chain)
Протокол связи (управления)
- DHCP ,
- HTTP ,
- Modbus TCP ,
- MQTT ,
- SNMP ,
- TCP/IP ,
- UDP
Питание
Тип напряжения
DC
Напряжение питания
10…30 VDC
Потребляемая мощность
6 Вт
Гальваническая изоляция
2500 VDC
Сервисные функции
Логическое управление
- P2P-соединение (сетевое взаимодействие входов/выходов разных модулей без внешнего контроллера) ,
- поддержка GCL (Graphic Condition Logic)
Настройка параметров
- групповое конфигурирование по сети
Подключение к сети
последовательное соединение модулей по Ethernet (без свича) с автоматическим байпасом при выходе модуля из строя
Сторожевой таймер
- опрос по сети ,
- системный (1.6 с)
Входы/выходы
- инверсия логического состояния входов
Конструктивное исполнение
Материал корпуса
пластик
Способ установки
- DIN-рельс
- на панель/стену
Габаритные размеры
70 × 122 × 27 мм
Условия эксплуатации
Рабочая температура
-40…+70°C
Пыле/влагозащита
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
IP30
Публикации о товаре ADAM-6224-B
Программируемые модули удаленного ввода-вывода ADAM-6200 предназначены для связи с периферийными устройствами различных типов. Они могут как принимать сигналы от других устройств, так и посылать управляющие сигналы на устройства, интегрируясь со SCADA-системами по протоколам MODBUS TCP, MQTT, HTTP, и т.д.
