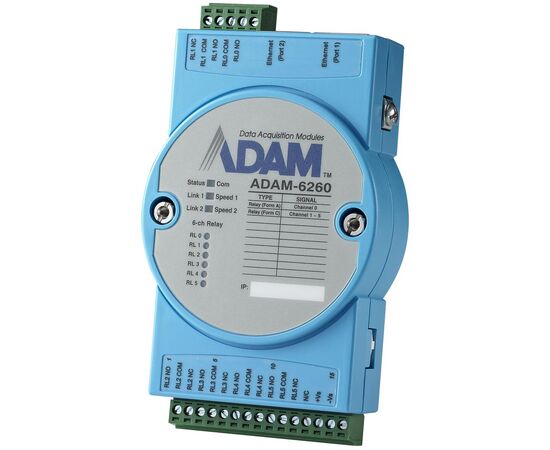

ADAM-6260-B: модуль ввода-вывода Advantech

Описание

Модуль релейного вывода, 6 каналов (250VAC@5А), интерфейс Ethernet (2 порта с Daisy Chain), P2P/GCL, протоколы Modbus/TCP, HTTP, MQTT

Характеристики модуля ввода-вывода ADAM-6260-B

Бренд (изготовитель)

Advantech

Тип

модуль ввода-вывода

Функционал

релейный вывод

Серия

ADAM-6200

Дискретный вывод

Каналов дискретного вывода

6 × DO

Тип сигнала

электромехническое реле

Тип реле

тип A (замыкающий контакт): 1 канал ,
тип C (переключающий контакт): 5 каналов

Коммутируемый ток

5А @ 30 VDC / 5А @ 250 VAC

Напряжение пробоя

500 VAC (50/60 Гц)

Максимальная частота срабатывания

360 срабатываний / час

Коммуникационные интерфейсы

Сетевой интерфейс

Ethernet 10/100BASE-TX (2 порта с Daisy Chain)

Протокол связи (управления)

DHCP ,
HTTP ,
Modbus TCP ,
MQTT ,
SNMP ,
TCP/IP ,
UDP

Питание

Тип напряжения

DC

Напряжение питания

10…30 VDC

Потребляемая мощность

4.5 Вт

Гальваническая изоляция

2500 VDC

Сервисные функции

Логическое управление

P2P-соединение (сетевое взаимодействие входов/выходов разных модулей без внешнего контроллера) ,
поддержка GCL (Graphic Condition Logic)

Настройка параметров

групповое конфигурирование по сети

Подключение к сети

последовательное соединение модулей по Ethernet (без свича) с автоматическим байпасом при выходе модуля из строя

Сторожевой таймер

опрос по сети ,
системный (1.6 с)

Конструктивное исполнение

Материал корпуса

пластик

Способ установки

DIN-рельс
на панель/стену

Габаритные размеры

70 × 122 × 27 мм

Условия эксплуатации

Рабочая температура

-40…+70°C

Пыле/влагозащита

Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.

IPXX

— защита от попадания твердых объектов;
— защита от проникновения жидкостей.

Защита от проникновения твердых объектов
0	Защита отсутствует
1	Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки
2	Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы
3	Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода
4	Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов
5	Защита от ограниченного проникновения пыли (без вредных отложений)
6	Полная защита от проникновения пыли

Защита от попадания жидкостей
0	Защита отсутствует
1	Защита от вертикально падающих водяных капель
2	Защита от падающих водяных капель под углом 15° от вертикали
3	Защита от прямого распыления влаги под углом до 60° от вертикали
4	Защиты от водяных брызг из любого направления
5	Защита от водяных струй низкого давления из любого направления
6	Защиты от водяных струй воды высокого давления из любого направления
7	Защита при погружении на глубину до 1 м
8	Защита при длительном погружении под давлением (дополнительно указывается глубина)

IP69K

IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.

NEMA 250

Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:

возможность использования в помещениях и вне их,
способность работы при обледенении, в том числе подвижных механизмов,
коррозионную стойкость,
стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.

Примерная защита корпусов для применения **в помещениях** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степень защиты NEMA
Обеспечивается защита от воздействий	1	2	4	4X	5	6	6P	12	12K	13
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные)
Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные)
Брызги и струи воды
Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования
Разбрызгиваемые нефтепродукты и охлаждающие жидкости
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная защита корпусов для применения **внутри и снаружи помещений** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степени защиты NEMA
Обеспечивается защита от воздействий	3	3X	3R	3RX	3S	3SX	4	4X	6	6P
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения
Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения
Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные)
Брызги и струи воды
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная таблица соответствия для перевода из NEMA в IP (но не наоборот!):
NEMA	IP20	IP30	IP22	IP24	IP32	IP34	IP61	IP63	IP64	IP65	IP66	IP67	IP68
1
2
3, 3X
3R, 3RX
3S, 3SX
4, 4X
5
6
6P
12, 12K
13

IP30
