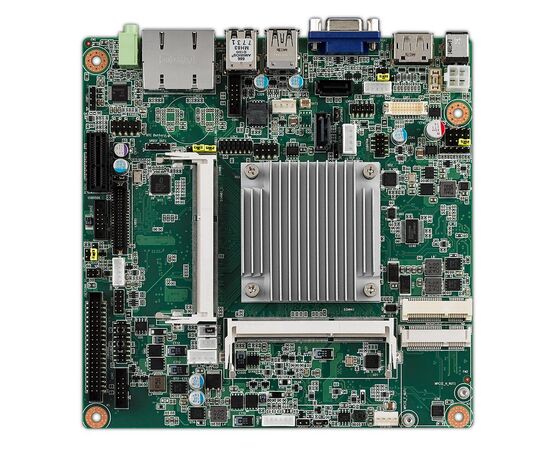

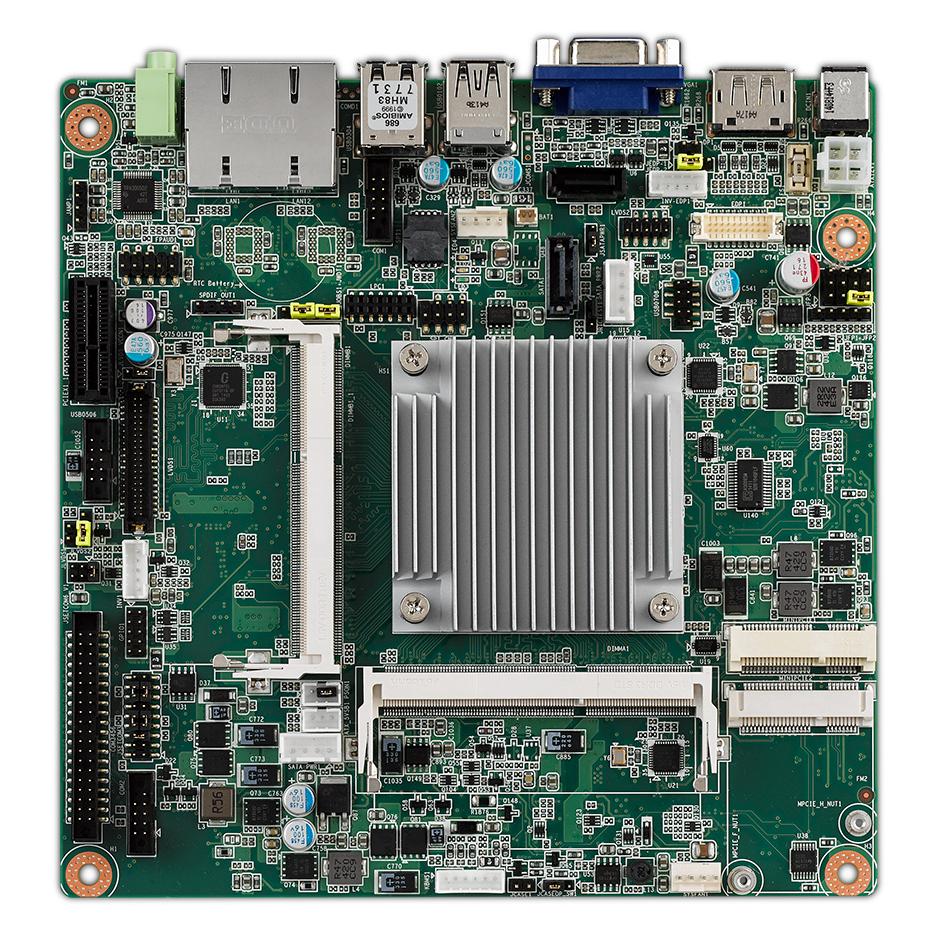

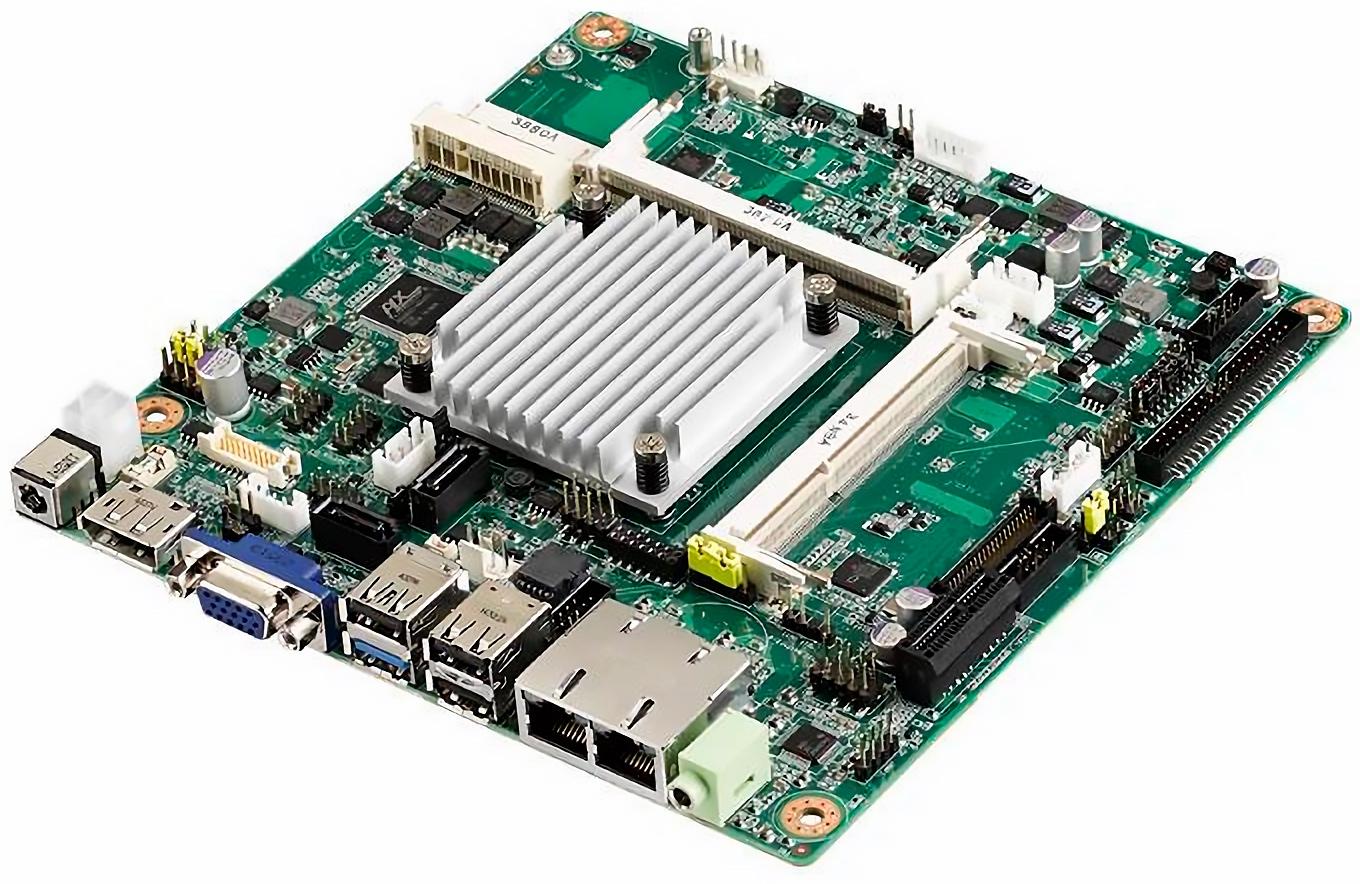

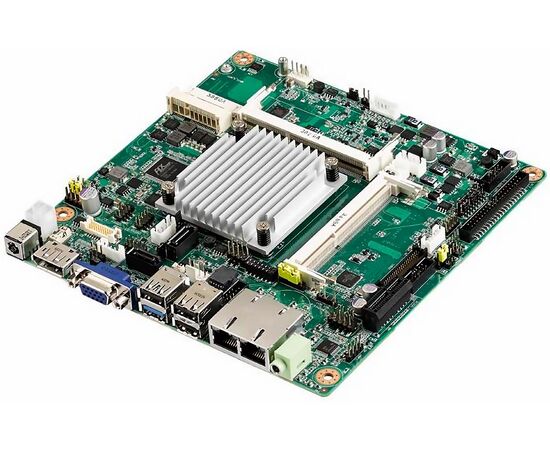

AIMB-215L-S6B3: материнская плата Advantech

Описание

Предустановленный четырехъядерный процессор Intel Celeron J1900 в безвентиляторном исполнении
Два 204-контактных SO-DIMM до 8 ГБ DDR3L 1333 MT/s SDRAM
Видеоинтерфейсы VGA, DP1.2 с поддержкой двухмониторного подключения
Слот PCIe x1, порты: 2×COM, 3×USB 2.0 и 1×USB 3.0, 1×Gigabit LAN Ethernet
Вход питания +12 В_DC
Поддерживает WISE-DeviceOn и встроенные программные API Advantech

Характеристики материнской платы AIMB-215L-S6B3

Бренд (изготовитель)

Advantech

Тип

материнская плата

Система

Платформа

Intel Celeron J/N (Bay Trail)

Установленный CPU

Celeron J1900

Параметры CPU

4C/4T, 2MB L2, 2.0-2.42 GHz, TDP 10W

Установленное ОЗУ

нет

Разъем ОЗУ

SO-DIMM ×2

Тип ОЗУ

DDR3L 1333 МГц

Максимальный объем ОЗУ

8 GB

Видеоконтроллер

Intel HD Graphics Gen.7

Интерфейсы видео

DP (2560×1600) ,
VGA (2560×1600)

Аудиовыходы

Line-out / Mic-in (переключается)

Хранение данных

Типы накопителей

mSATA ×1
SATA2 или SATADOM ×1

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (1 порт)

Контроллер Ethernet

Realtek 8111H ×1

Порты ввода-вывода

Последовательные порты

RS-232 (2 порта)

Порты USB

USB 2.0 (3 порта)
USB 3.0 (1 порт)

Другие порты

GPIO (8 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

Mini-PCIe / mSATA ×1
PCIe.x1 ×1

Распределение слотов

Слот 1

PCIe x1 Gen.2 (link x1)

Питание

Напряжение питания

12 VDC

Сервисные функции

Сторожевой таймер

1…255 c/мин, программируемый

Конструктивное исполнение

Форм-фактор

Mini-ITX

Модификация

1×LAN, 2×COM, 4×USB

Габаритные размеры

170 × 170 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Температура хранения

-40…+85°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-215-B3_DS_031925_20250319.pdf, 955 Kb) [Скачать]

Отзывы о продукте

Отзывы не найдены

Промышленная материнская плата Mini-ITX с Celeron J1900, 1×LAN, 2×COM, 4×USB, PCIe(x1)
