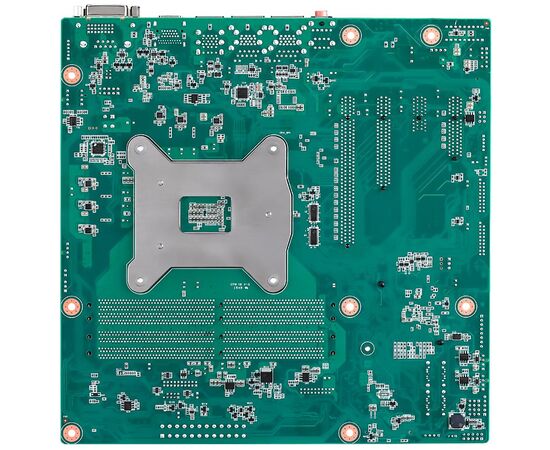

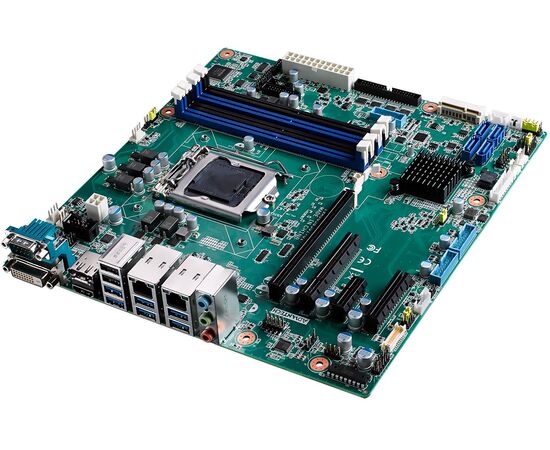

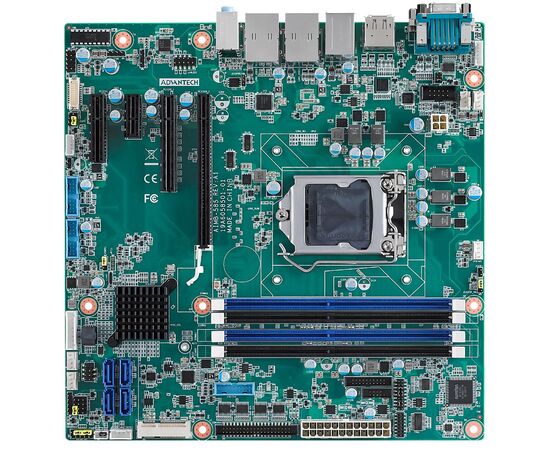

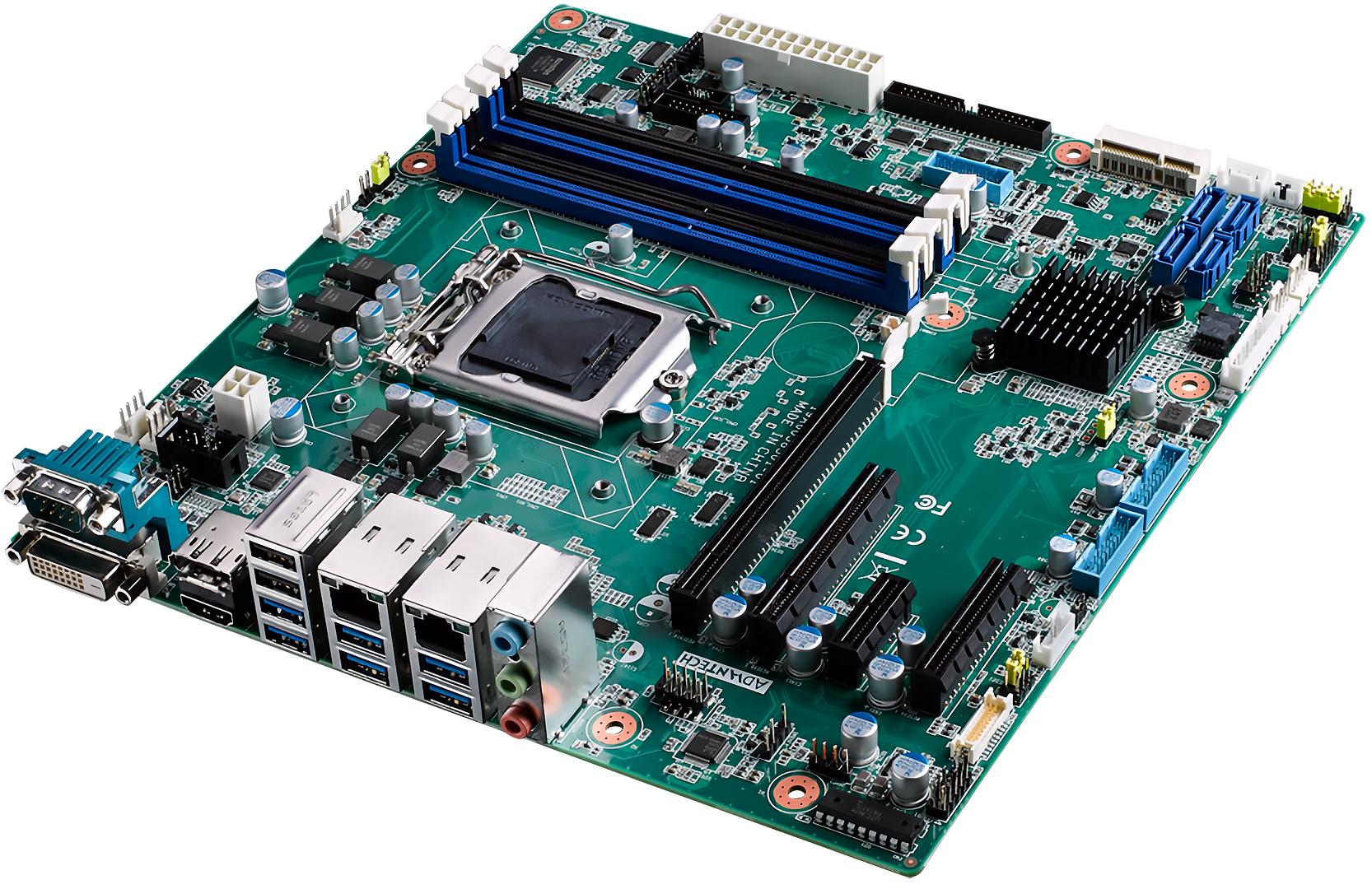

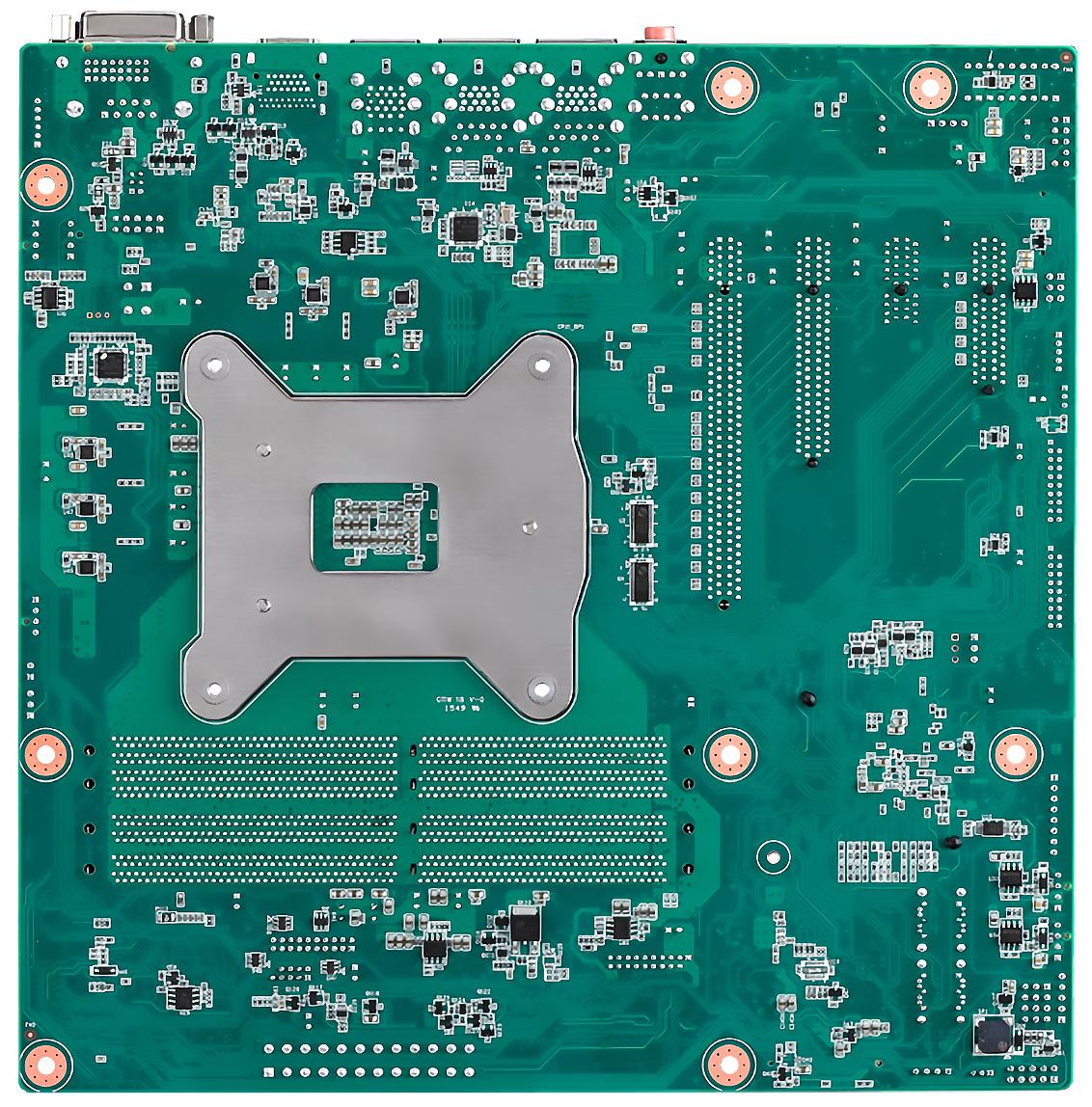

AIMB-585QG2-00A1E: материнская плата Advantech

Описание

Промышленная мат. плата MicroATX для Core i Gen.6 (LGA1151/Q170), DP+DVI+HDMI, 2×GbE LAN, 6×COM, 12×USB, 4×SATA (RAID), 1×PCIe.x16, 1×PCIe.x8, 1×PCIe.x4, 1×PCIe.x1

Характеристики материнской платы AIMB-585QG2-00A1E

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.6 (Skylake)

Сокет процессора

LGA1151

Чипсет

Intel Q170

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2133 МГц

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DP (4096×2304@60Гц) ,
DVI-D (1920×1200@60Гц) ,
eDP (3840×2160@60Гц) ,
HDMI (1920×1200@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

mSATA ×1
SATA3 ×4

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i211AT ,
Intel i219LM

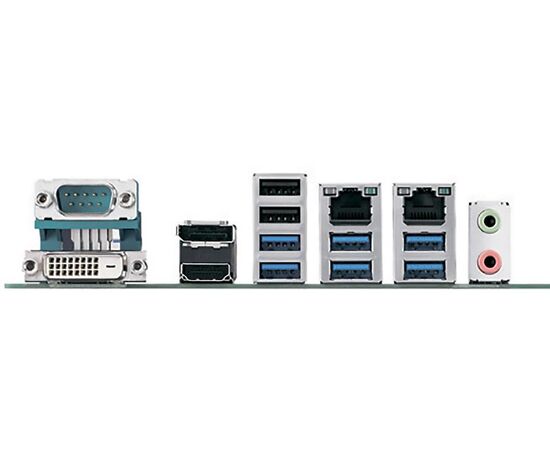

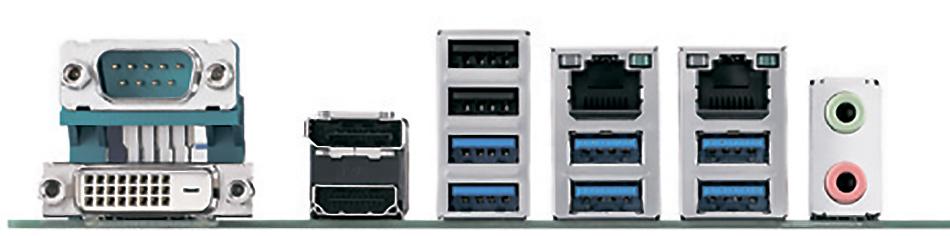

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.0 (10 портов)
USB 2.0 (2 порта)

Другие порты

GPIO (16 каналов)

Расширение

Слоты расширения

Mini-PCIe / mSATA ×1
PCIe.x1 ×1
PCIe.x16 ×1
PCIe.x4 ×1
PCIe.x8 ×1

Распределение слотов

Слот 1

−

Слот 2

−

Слот 3

−

Слот 4

PCIe x4 Gen.3 (link x4)

Слот 5

PCIe x1 Gen.3 (link x1)

Слот 6

PCIe x8 Gen.3 (link x8)

Слот 7

PCIe x16 Gen.3 (link x8 или x16)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

MicroATX

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C
