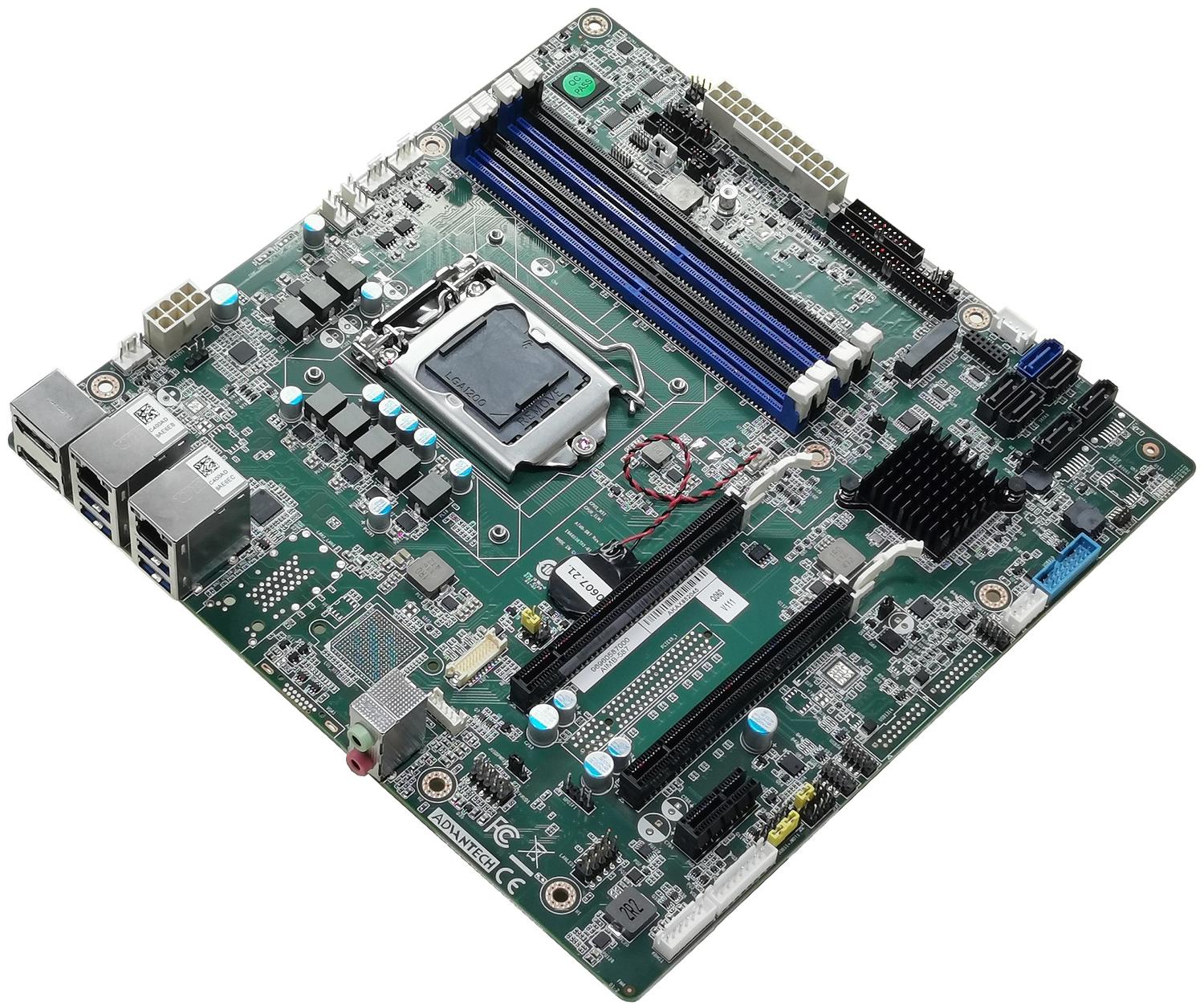

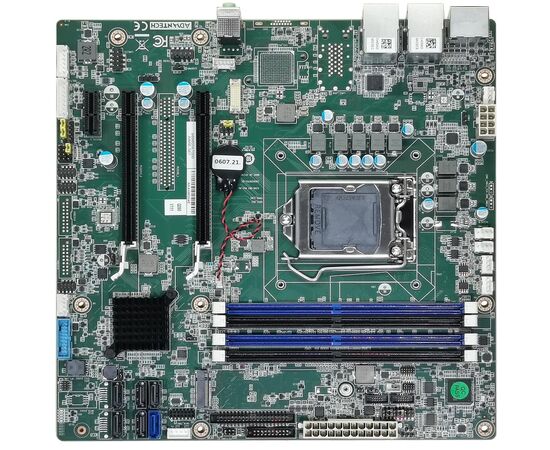

AIMB-587L-00A1E: материнская плата Advantech

Описание

Промышленная мат. плата MicroATX для Core i Gen.10 (LGA1200/H420E), 2×DP, 1×GbE LAN, 4×SATA, 2×COM, до 8×USB, 1×PCIe.x16, 1×PCIe.x4

Характеристики материнской платы AIMB-587L-00A1E

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.10 (Comet Lake)

Сокет процессора

LGA1200

Чипсет

Intel H420E

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×2

Тип ОЗУ

DDR4 2933 МГц

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DP (4096×2304@60Гц) ×2

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×4

Поддержка RAID

−

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (1 порт)

Контроллер Ethernet

Intel i219LM

Порты ввода-вывода

Последовательные порты

RS-232 (1 порт)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 Type A (6 портов)
USB 2.0 (2 порта)

Другие порты

GPIO (16 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

PCIe.x16 ×1
PCIe.x4 ×1

Распределение слотов

Слот 1

−

Слот 2

PCIe x16 Gen.3 (link x4)

Слот 3

−

Слот 4

PCIe x16 Gen.3 (link x16)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

−

Конструктивное исполнение

Форм-фактор

MicroATX

Модификация

H420E, 1×LAN, 4×SATA, 8×USB, 2×COM

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-587_DS_110823_20231120.pdf, 2,710 Kb) [Скачать]

Отзывы о продукте

Отзывы не найдены

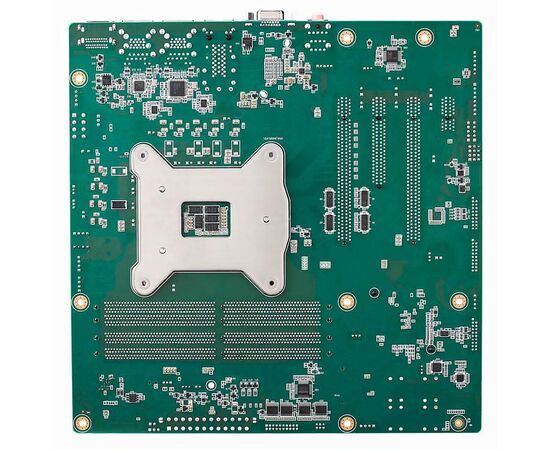

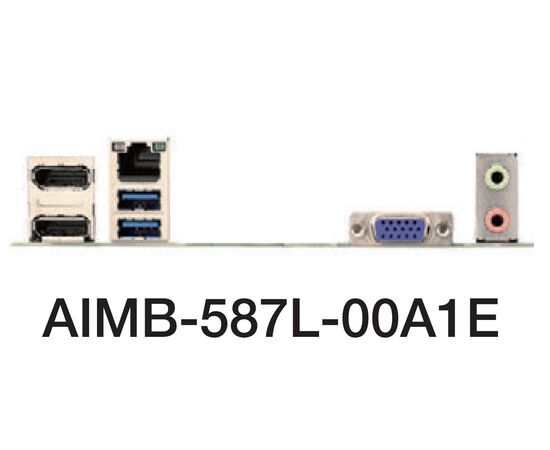

AIMB-587L: промышленная материнская плата MicroATX для Core i Gen.10 (H420E) с 1×LAN, 2×COM, 2×DP
