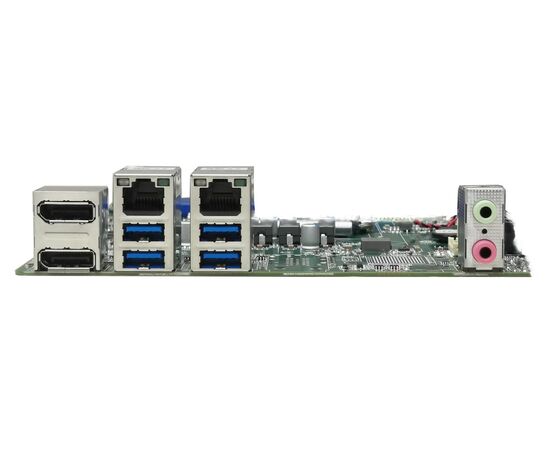

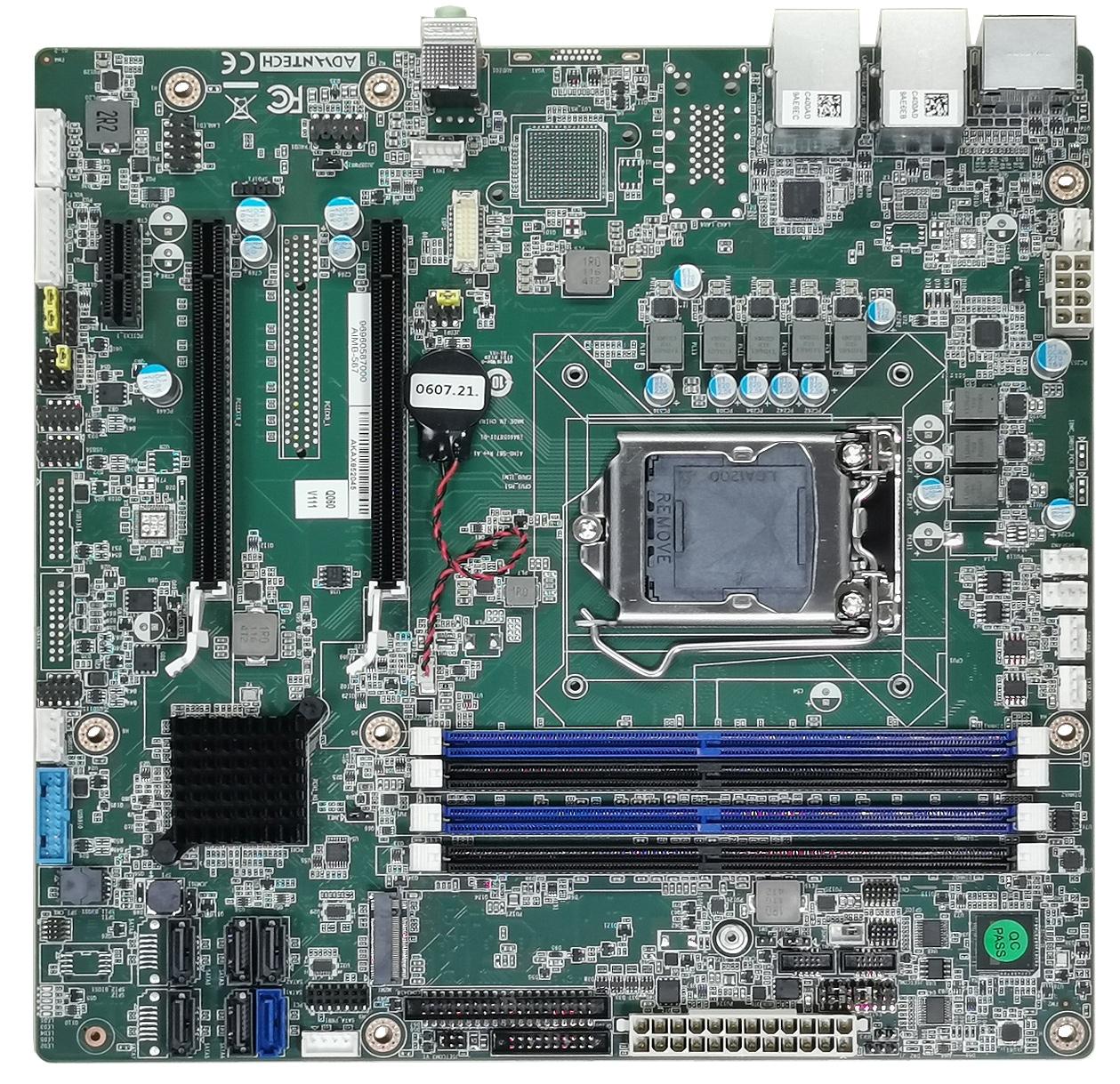

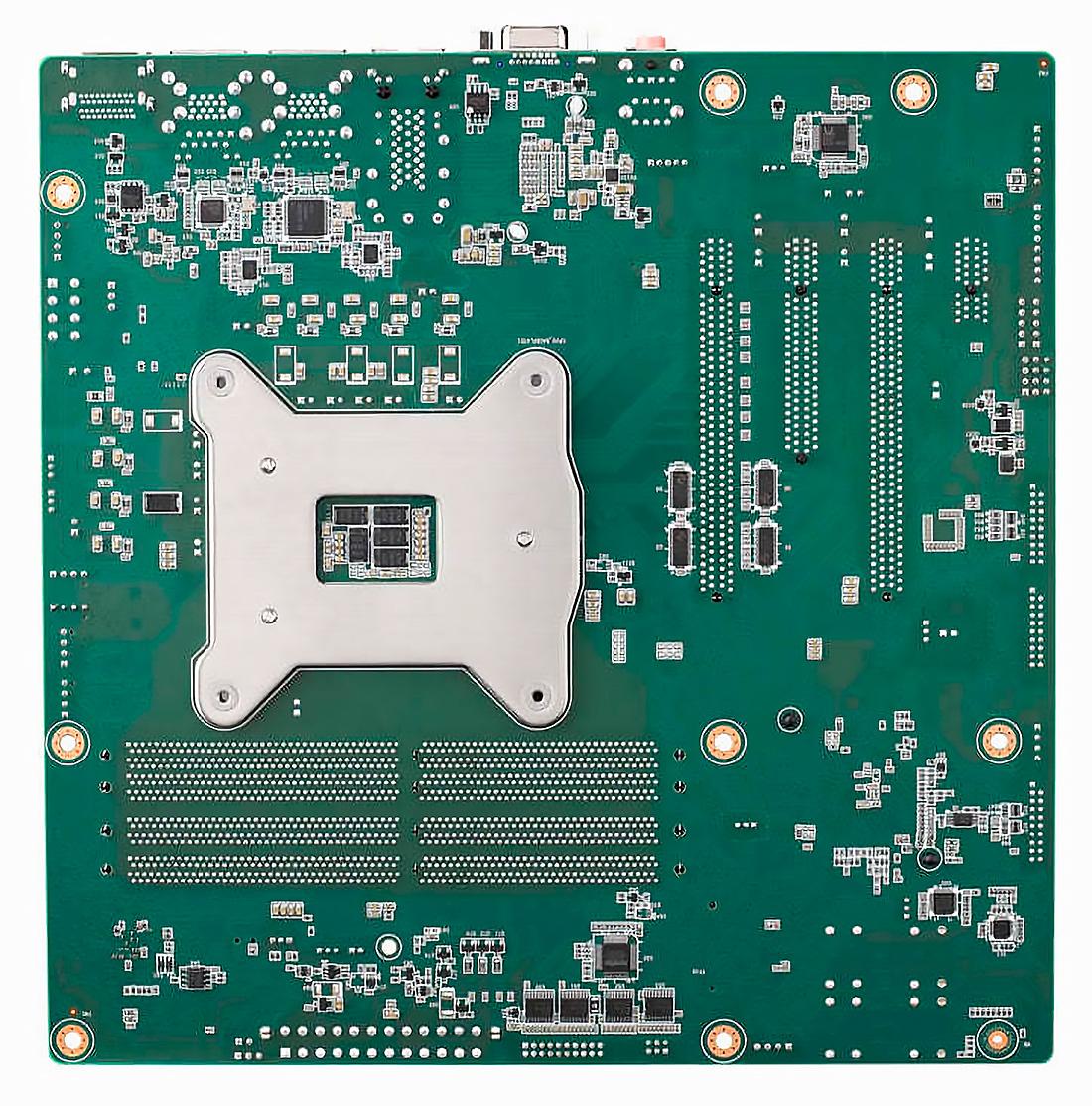

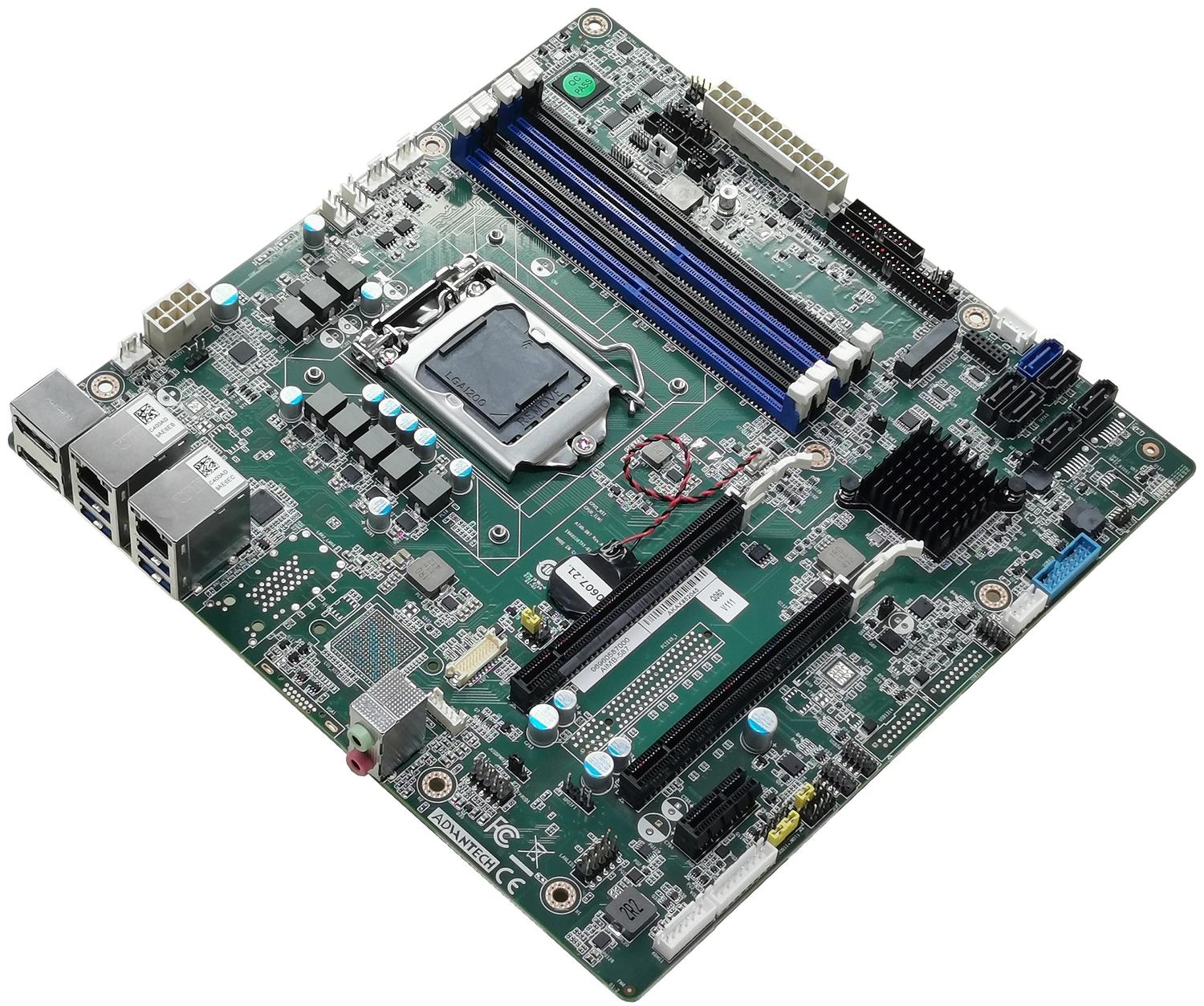

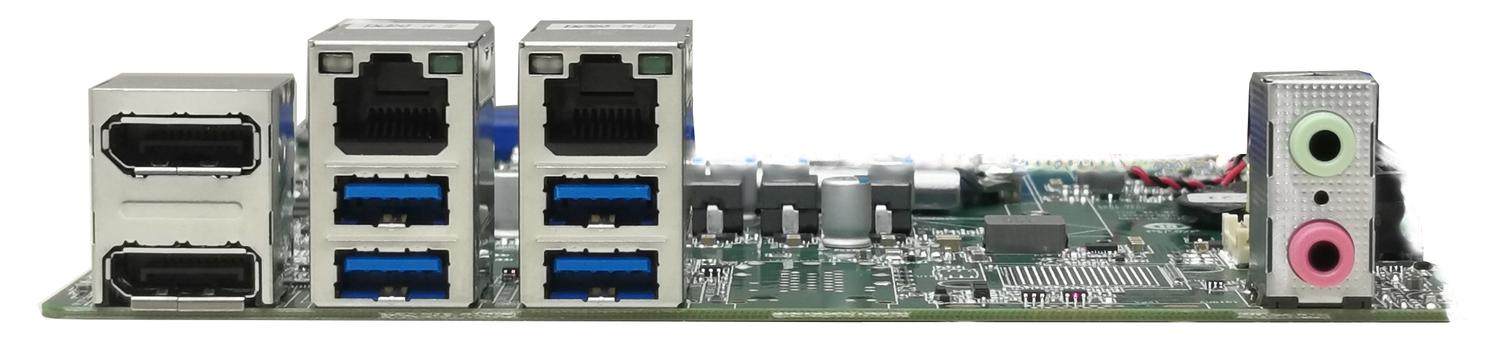

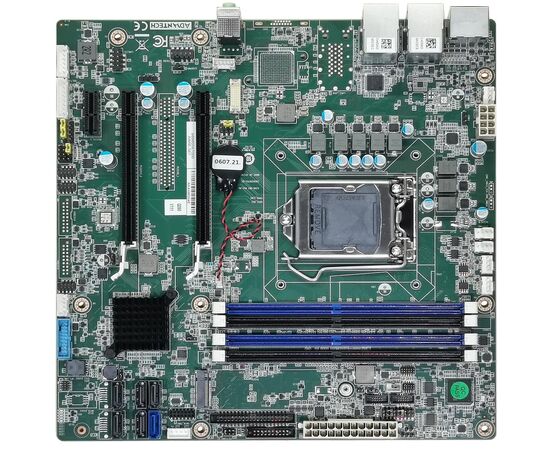

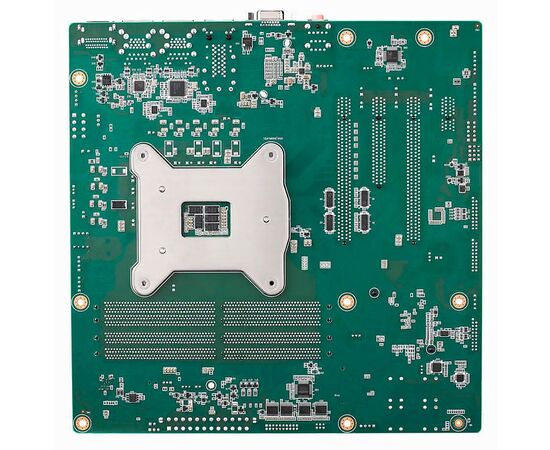

AIMB-587QG2-00A1E: материнская плата Advantech

Описание

Промышленная мат. плата MicroATX для Core i Gen.10 (LGA1200/Q470E), 2×DP+eDP, 2×GbE LAN, 6×SATA (RAID), 6×COM, до 12×USB, M.2 2280 (PCIe+SATA), 1×PCIe.x16, 1×PCIe.x4, 1×PCIe.x1

Характеристики материнской платы AIMB-587QG2-00A1E

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.10 (Comet Lake)

Сокет процессора

LGA1200

Чипсет

Intel Q470E

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2933 МГц

Максимальный объем ОЗУ

128 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DP (4096×2304@60Гц) ×2 ,
eDP (3840×2160@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 2280 (PCIe.x4+SATA) ×1
SATA3 ×6

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i210AT ,
Intel i219LM

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 Type A (2 порта)
USB 3.2 Gen.2 Type A (4 порта)
USB 2.0 (6 портов)

Другие порты

GPIO (16 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCIe.x1 ×1
PCIe.x16 ×1
PCIe.x4 ×1

Распределение слотов

Слот 1

PCIe x1 Gen.3 (link x1)

Слот 2

PCIe x16 Gen.3 (link x4)

Слот 3

−

Слот 4

PCIe x16 Gen.3 (link x16)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

−

Конструктивное исполнение

Форм-фактор

MicroATX

Модификация

Q470E, 2×LAN, 6×SATA (RAID), 12×USB, 6×COM

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-587_DS_110823_20231120.pdf, 2,710 Kb) [Скачать]
