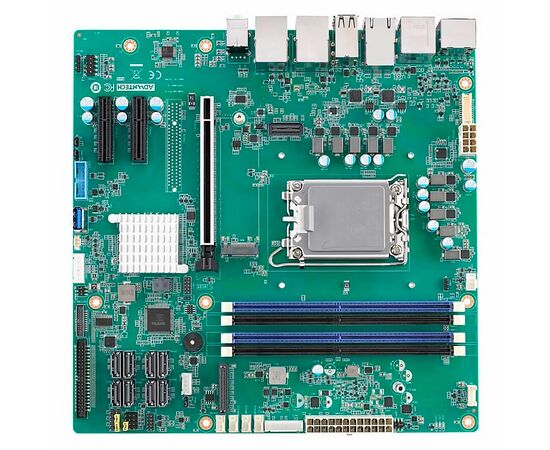

AIMB-588H-00A1: материнская плата Advantech

Описание

Промышленная мат. плата MicroATX для Core i Gen.12/13 (LGA1700/H610E), 2×UDIMM DDR5, 2×DP+HDMI+eDP, 1×GbE LAN, 4×SATA, 6×COM, 8×USB Type A, слоты 1×PCIe.x16, 1×PCIe.x4, TPM

Характеристики материнской платы AIMB-588H-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.13 (Raptor Lake)
Intel Core i Gen.12 (Alder Lake)

Сокет процессора

LGA1700

Чипсет

Intel H610E

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×2

Тип ОЗУ

DDR5 4800 МГц

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel UHD Graphics 770

Интерфейсы видео

DP (4096×2304@60Гц) ×2 ,
eDP (4096×2304@60Гц) ,
HDMI (4096×2160@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×4

Поддержка RAID

−

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (1 порт)

Контроллер Ethernet

Intel i219LM

Разъемы TX

RJ-45

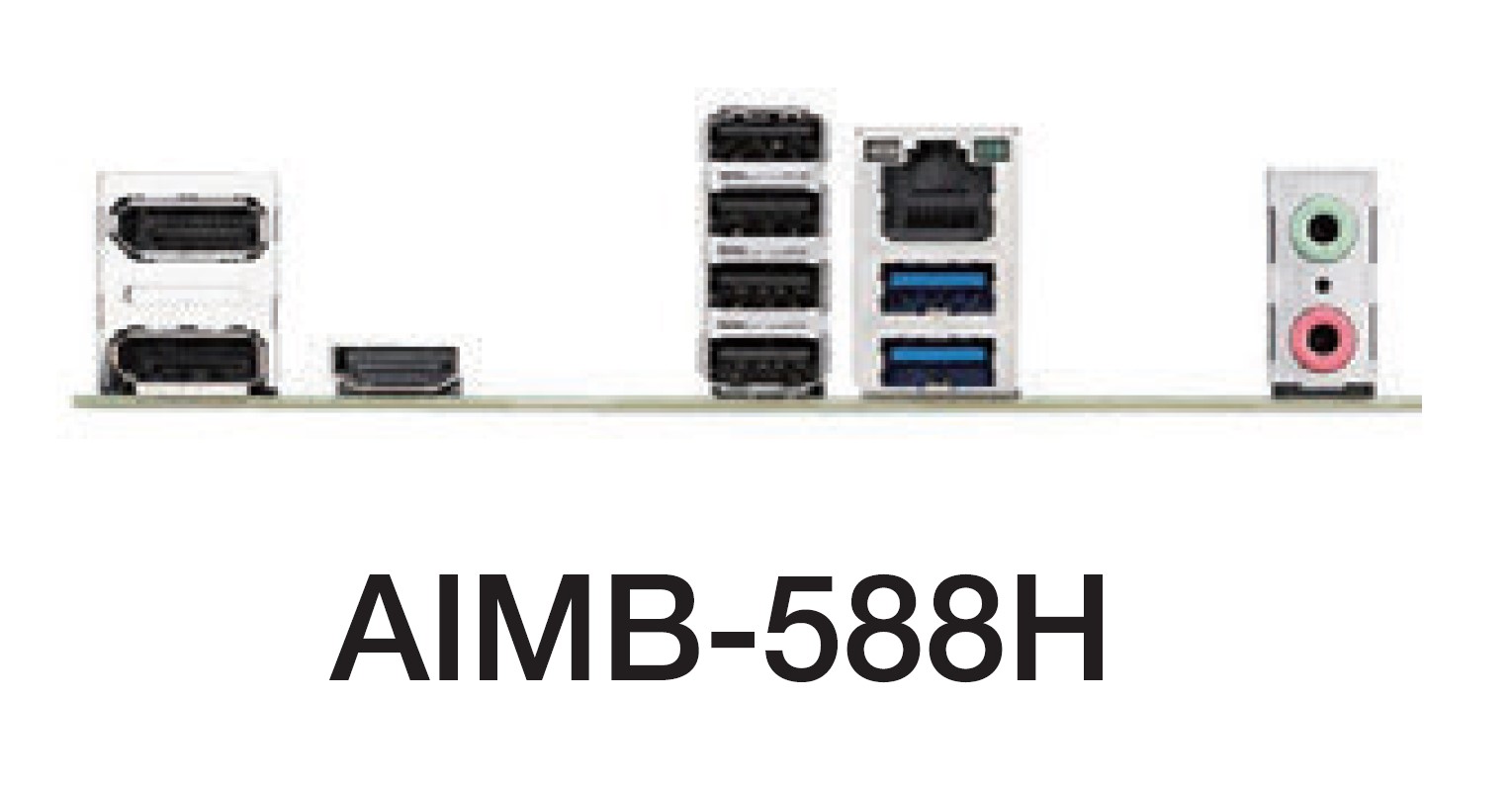

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 Type A (2 порта)
USB 3.2 Gen.2 Type A (2 порта)
USB 2.0 (4 порта)

Другие порты

GPIO (8 каналов)

Расширение

Слоты расширения

PCIe.x16 ×1
PCIe.x4 ×1

Распределение слотов

Слот 1

−

Слот 2

PCIe x4 Gen.3 (link x4)

Слот 3

−

Слот 4

PCIe x16 Gen.5 (link x16) от CPU

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

TPM 2.0

Конструктивное исполнение

Форм-фактор

ATX

Модификация

H610E, 1×LAN, 4×SATA, 8×USB

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-588_DS_020124_20240205.pdf, 2,760 Kb) [Скачать]

Отзывы о продукте

Отзывы не найдены

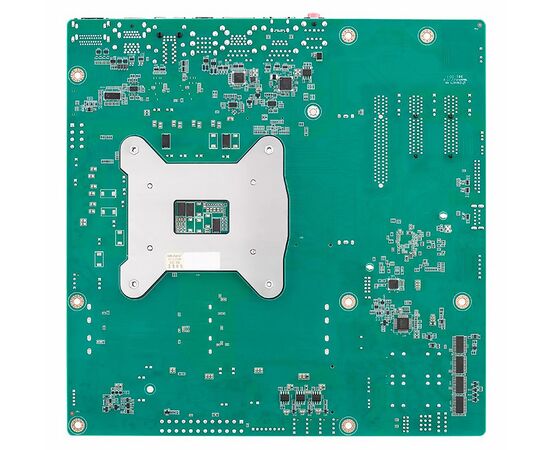

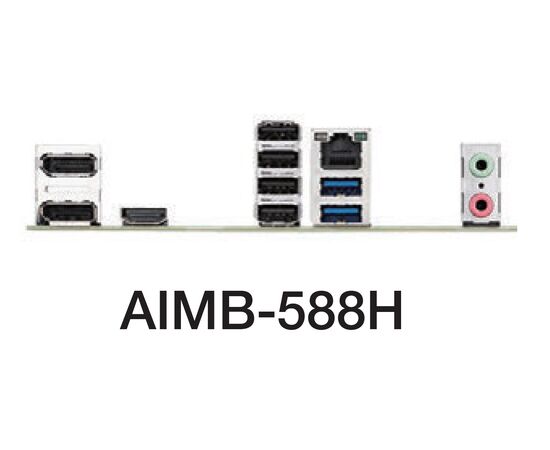

AIMB-588H: промышленная материнская плата ATX для Core i Gen.12 (H610E/LGA1700) с 1×LAN, 6×COM, 4×SATA, 8×USB, quad display
