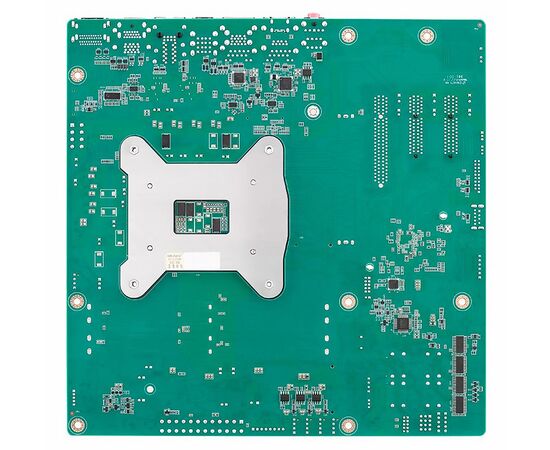

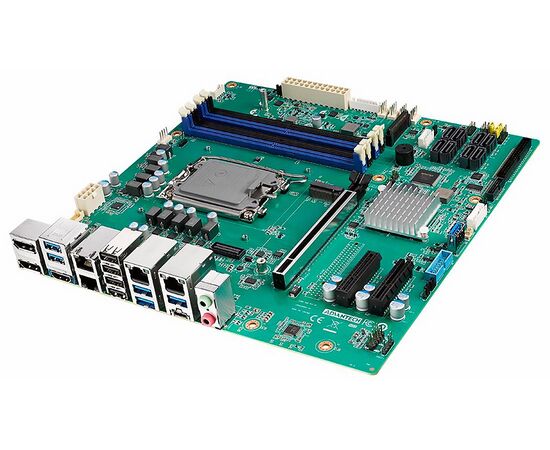

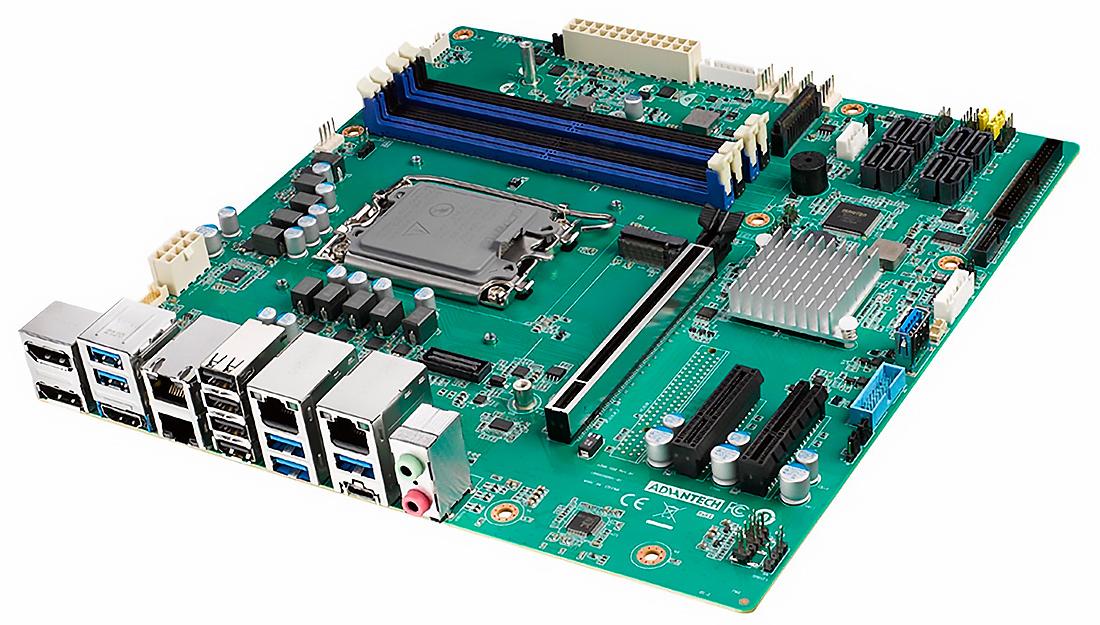

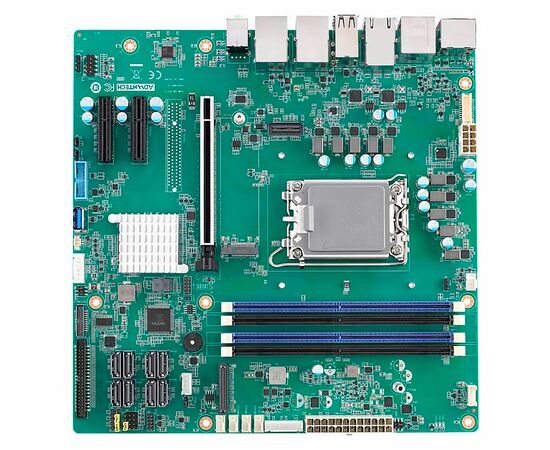

AIMB-588R: промышленная материнская плата ATX для Core i Gen.12 (Q670E/LGA1700) с 4×LAN, 6×COM, 8×SATA, 13×USB, quad display, Модификация: R680E, 4×LAN, 8×SATA (RAID), 13×USB – ТА
AIMB-588R: промышленная материнская плата ATX для Core i Gen.12 (Q670E/LGA1700) с 4×LAN, 6×COM, 8×SATA, 13×USB, quad display
Написать отзыв
Цена по запросу
Заказать

AIMB-588R: промышленная материнская плата ATX для Core i Gen.12 (Q670E/LGA1700) с 4×LAN, 6×COM, 8×SATA, 13×USB, quad display

Написать отзыв
AIMB-588R-00A1
Промышленная мат. плата MicroATX для Core i Gen.12/13 (LGA1700/R680E), 4×UDIMM DDR5/ECC, 2×DP+HDMI+eDP, 1×GbE + 3×2.5GbE LAN, 8×SATA, 6×COM, 12×USB Type A + 1×Type C, M.2 (M Key 2280), слоты 1×PCIe.x16, 2×PCIe.x4, TPM
+ −
Отложить Задать вопрос
Наши преимущества
Как заказать и оплатить
Доставка
  • Все о товаре
  • Описание
  • Характеристики
  • Документация
  • Отзывы
Описание
Промышленная мат. плата MicroATX для Core i Gen.12/13 (LGA1700/R680E), 4×UDIMM DDR5/ECC, 2×DP+HDMI+eDP, 1×GbE + 3×2.5GbE LAN, 8×SATA, 6×COM, 12×USB Type A + 1×Type C, M.2 (M Key 2280), слоты 1×PCIe.x16, 2×PCIe.x4, TPM

Характеристики материнской платы AIMB-588R-00A1

Бренд (изготовитель)
Advantech
Тип
  • материнская плата
Особенности
Система
Платформа
  • Intel Core i Gen.13 (Raptor Lake)
  • Intel Core i Gen.12 (Alder Lake)
Сокет процессора
  • LGA1700
Чипсет
Intel R680E
Установленное ОЗУ
нет
Разъем ОЗУ
DIMM ×4
Тип ОЗУ
DDR5 4800 МГц (ECC/non-ECC)
Максимальный объем ОЗУ
128 GB
Видеоконтроллер
Intel UHD Graphics 770
Интерфейсы видео
  • DP (4096×2304@60Гц) ×2 ,
  • eDP (4096×2304@60Гц) ,
  • HDMI (4096×2160@60Гц)
Аудиовыходы
  • Line-out, Mic-in
Хранение данных
Типы накопителей
  • M.2 2280 (PCIe.x4) ×1
  • SATA3 ×8
Поддержка RAID
0, 1, 5, 10
Сетевые интерфейсы
Порты Ethernet
  • 10/100/1000 TX (1 порт)
  • 10/100/1000/2500 TX (3 порта)
Контроллер Ethernet
  • Intel i219LM ×1 ,
  • Intel i226LM ×3
Разъемы TX
RJ-45

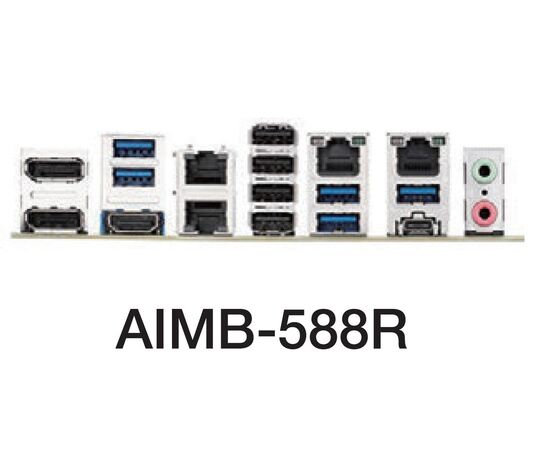

Порты ввода-вывода
Последовательные порты
  • RS-232 (5 портов)
  • RS-232/422/485 (1 порт)
Порты USB
  • USB 3.2 Gen.2 Type A (5 портов)
  • USB 3.2 Gen.2 Type C (1 порт)
  • USB 2.0 (4 порта)
Другие порты
  • GPIO (8 каналов)
Расширение
Слоты расширения
  • M.2 B-key 2280 ×1
  • PCIe.x16 ×1
  • PCIe.x4 ×2
Распределение слотов
Слот 1
PCIe x4 Gen.4 (link x4)
Слот 2
PCIe x4 Gen.3 (link x4)
Слот 3
−
Слот 4
PCIe x16 Gen.5 (link x16) от CPU
Слот M.2
PCIe x4 Gen.4 (M-key 2280)
Питание
Напряжение питания
ATX
Сервисные функции
Сторожевой таймер
  • 1…255 c, программируемый
Криптография
TPM 2.0
Конструктивное исполнение
Форм-фактор
ATX
Модификация
R680E, 4×LAN, 8×SATA (RAID), 13×USB
Габаритные размеры
244 × 244 мм
Условия эксплуатации
Рабочая температура
0…+60°C
Найти похожие

Файлы для скачивания

Спецификация (AIMB-588_DS_020124_20240205.pdf, 2,760 Kb) [Скачать]
