AIMB-707G2-00A5: материнская плата Advantech

Описание

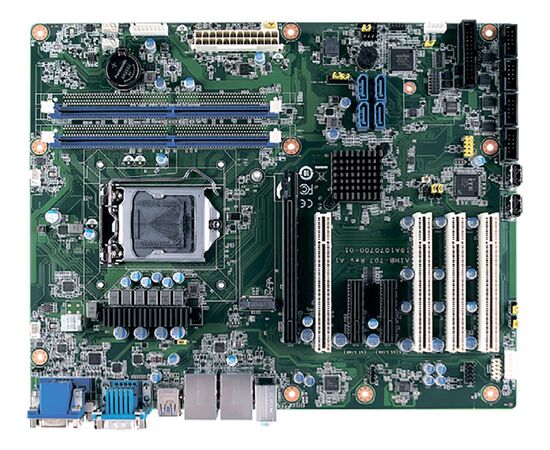

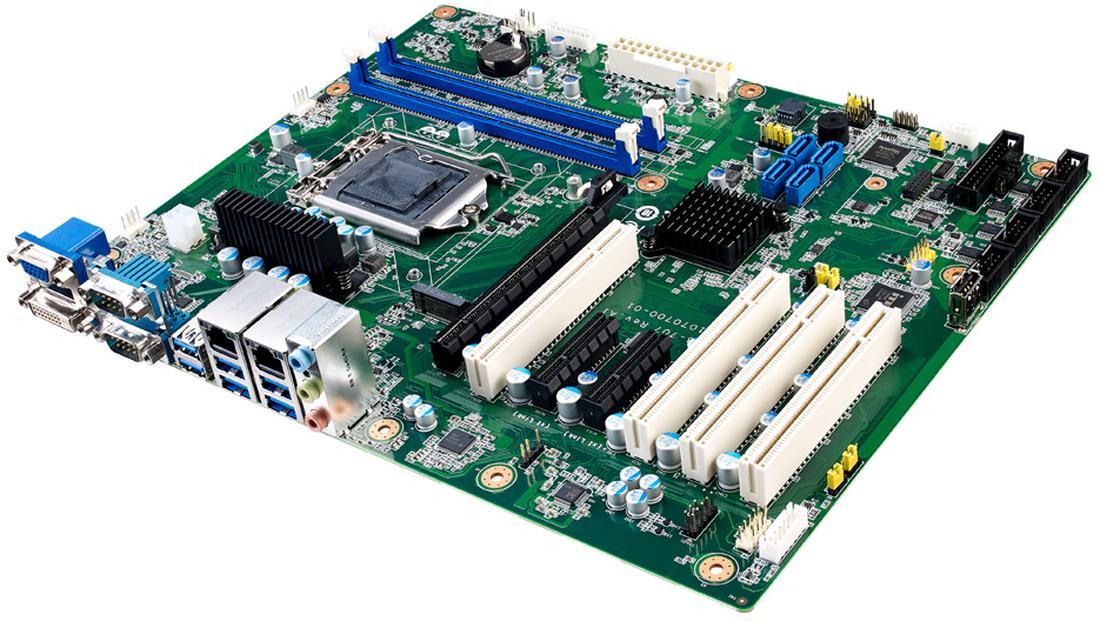

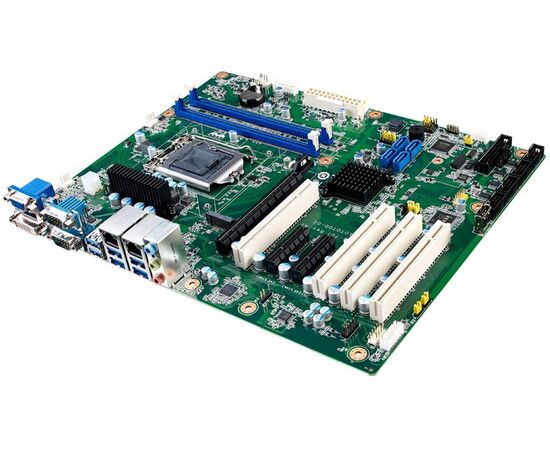

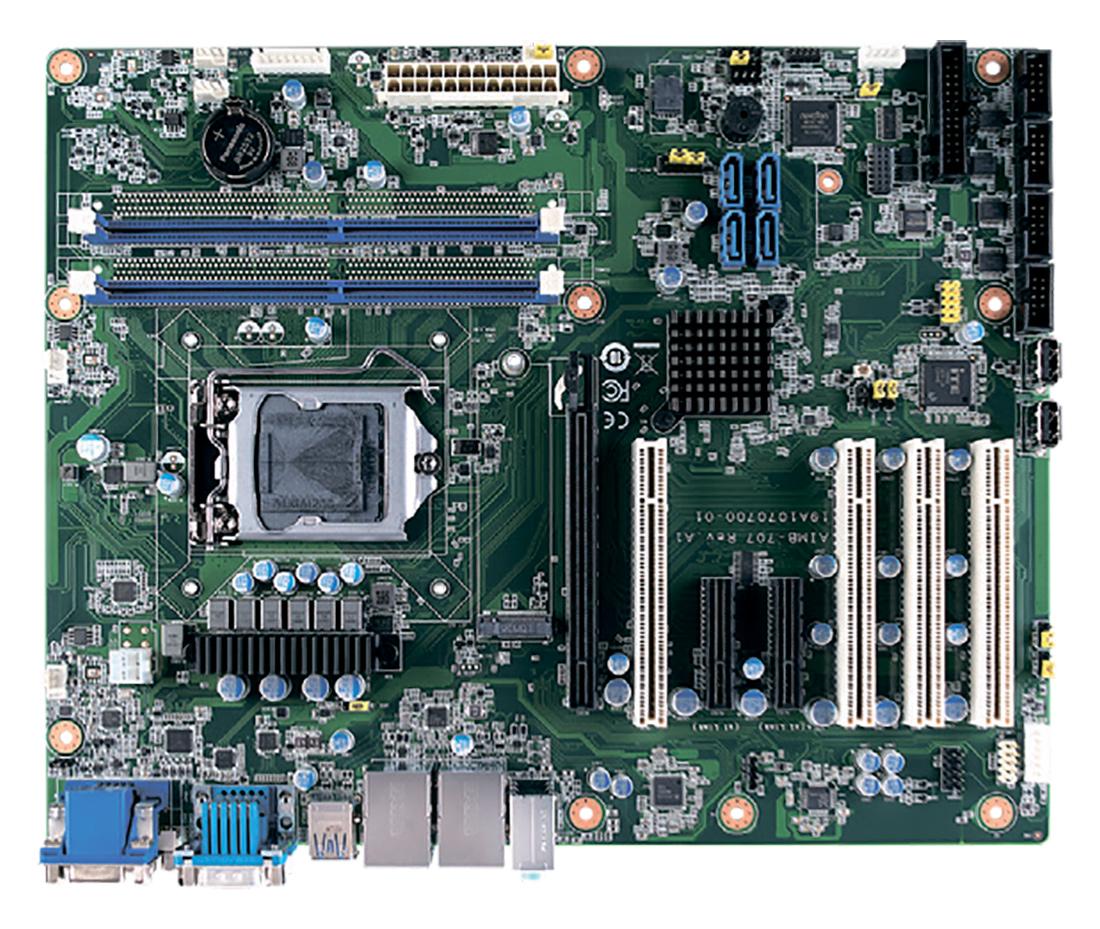

AIMB-707 — промышленная материнская плата формата ATX с сокетом LGA1200 для процессоров 10-го поколения Intel^® Core™ i9/i7/i5/i3 и Pentium^®/Celeron^® с DVI/VGA, DDR4, USB 3.2, M.2, 6 COM

Процессор Intel^® 10-го поколения Core™ i9/i7/i5/i3 и Pentium^®/Celeron^® с чипсетом H420E
Двухканальная (Non-ECC) память DDR4 2400/2666/2933 МТ/с до 64 ГБ
Поддержка двух дисплеев VGA и DVI
M.2, SATA 3.0, USB 3.2, два GbE LAN
5 последовательных портов RS-232 и 1 порт RS-232/422/485
Слоты расширения 1× PCIe x16 (Gen 3) и 2× PCIe x4 (x1 Gen 3 link), а также 4 слота PCI
Для использования технологий Intel vPro и TPM требуется модуль dTPM 2.0.
Технология Intel^® Platform Trust Technology (Intel^® PTT) поддерживает Windows 11

Характеристики материнской платы AIMB-707G2-00A5

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

двухмониторное подключение

Система

Платформа

Intel Core i Gen.10 (Comet Lake)

Сокет процессора

LGA1200

Чипсет

Intel H420E

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×2

Тип ОЗУ

DDR4 2933 МГц

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DVI-D (1920×1200@60Гц) ,
VGA (1920×1200@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 M-key 2280 ×1
SATA3 ×4

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i210AT ,
Intel i219V

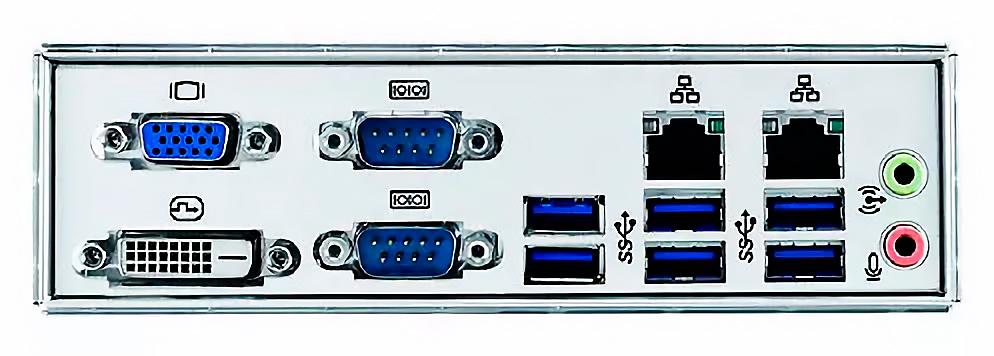

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 (6 портов)
USB 2.0 (4 порта)

Другие порты

GPIO (8 каналов)

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCI ×4
PCIe.x16 ×1
PCIe.x4 ×2

Распределение слотов

Слот 1

PCI (32 бит, 33 МГц)

Слот 2

PCI (32 бит, 33 МГц)

Слот 3

PCI (32 бит, 33 МГц)

Слот 4

PCIe x4 Gen.3 (link x1)

Слот 5

PCIe x4 Gen.3 (link x1)

Слот 6

PCI (32 бит, 33 МГц)

Слот 7

PCIe x16 Gen.3 (link x16)

Слот M.2

PCIe x2 Gen.3 (M-key 2280)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

ATX

Модификация

2×LAN, 6×COM, 10×USB, M.2

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-707_DS_012225_20250122.pdf, 833 Kb) [Скачать]

Отзывы о продукте

Отзывы не найдены

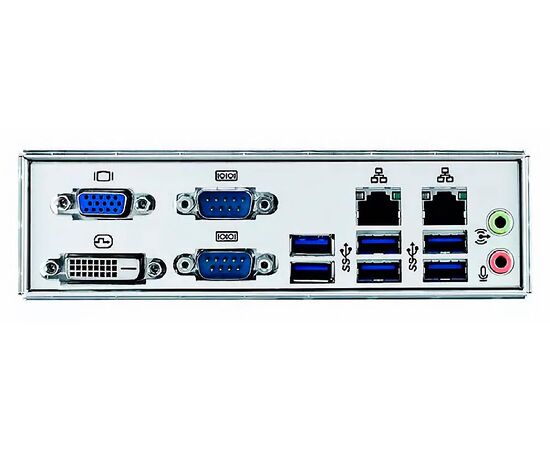

Промышленная материнская плата ATX для Core i Gen.10 (H420E/LGA1200) с VGA/DVI, 2×LAN, 6×COM, 4×PCI
