Промышленная материнская плата ATX для Core i Gen.12 (H610E/LGA1700) с 2×LAN, 6×COM, 10×USB, M.2, 4×PCI
Цена по запросу
- Все о товаре
- Описание
- Характеристики
- Документация
- Публикации
- Отзывы
Описание

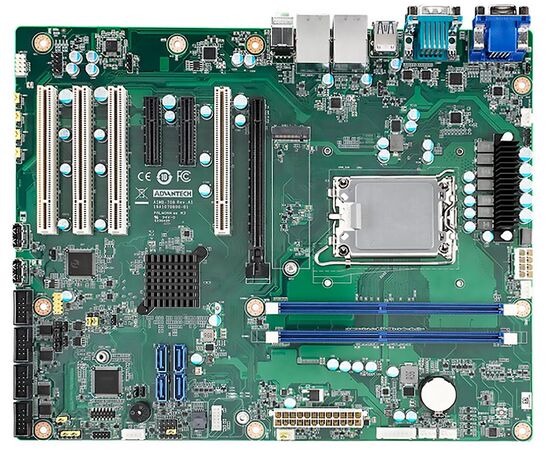

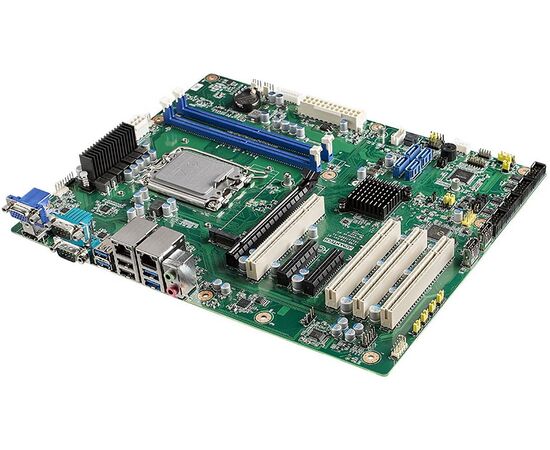

AIMB-708 — промышленная материнская плата формата ATX с сокетом LGA1700 для процессоров 12/13/14-го поколения Intel® Core™ i9/i7/i5/i3 и Pentium®/ Celeron® с HDMI/VGA, DDR4, USB 3.2, M.2, 6 COM
- Процессор Intel® 12/13/14-го поколения Core™ i9/i7/i5/i3 и Pentium®/Celeron® с чипсетом H610E
- Два разъема DIMM до 64 ГБ DDR4 3200
- Двойной дисплей HDMI/VGA и двойной GbE LAN
- Интерфейсы M.2, SATA 3.0, USB 3.2 Gen1
- 5 последовательных портов RS-232 и 1 порт RS-232/422/485
- 1 слот PCIe x16 (Gen 4) и 2 слота PCIe x4 (x2 Gen 3 link), а также 4 слота расширения PCI
- Для использования технологий Intel vPro и TPM требуется модуль dTPM 2.0.
- Технология Intel® Platform Trust Technology (Intel® PTT) поддерживает Windows 11
Характеристики материнской платы AIMB-708G2-00A1
Бренд (изготовитель)
Тип
- материнская плата
Особенности
Система
Платформа
- Intel Core i Gen.13 (Raptor Lake)
- Intel Core i Gen.12 (Alder Lake)
Сокет процессора
- LGA1700
Чипсет
Intel H610E
Установленное ОЗУ
Если в стандартной комплектации память не установлена, она может быть добавлена на этапе сборки и тестирования. Просьба сообщать нужный объем ОЗУ при заказе.
Если память уже установлена, при необходимости её объем можно расширить в пределах максимального.
нет
Разъем ОЗУ
DIMM ×2
Тип ОЗУ
DDR4 3200 МГц
Максимальный объем ОЗУ
64 GB
Видеоконтроллер
Intel UHD Graphics
Интерфейсы видео
- HDMI (4096×2304@30Гц) ,
- VGA (1920×1200@60 Гц)
Аудиовыходы
- Line-out, Mic-in
Хранение данных
Типы накопителей
- M.2 2280 (PCIe 3.0 x2) ×1
- SATA3 ×4
Сетевые интерфейсы
Порты Ethernet
- 10/100/1000 TX (1 порт)
- 10/100/1000/2500 TX (1 порт)
Контроллер Ethernet
- Intel i219V ,
- Intel i226V

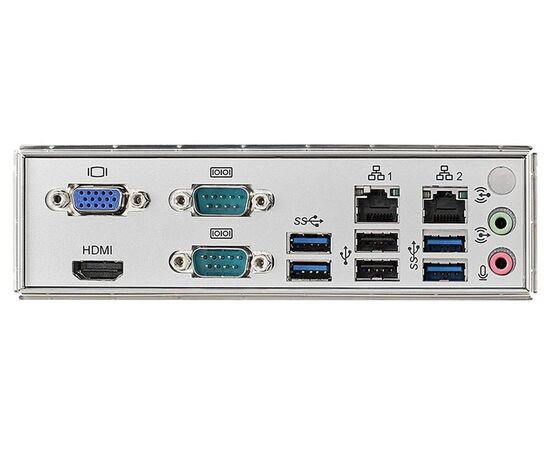

Порты ввода-вывода
Последовательные порты
- RS-232 (5 портов)
- RS-232/422/485 (1 порт)
Порты USB
- USB 3.2 (4 порта)
- USB 2.0 (6 портов)
Другие порты
- GPIO (8 каналов)
- SPI
Расширение
Слоты расширения
- M.2 M-key 2280 ×1
- PCI ×4
- PCIe.x16 ×1
- PCIe.x4 ×2
Распределение слотов
Слот 1
PCI (32 бит, 33 МГц)
Слот 2
PCI (32 бит, 33 МГц)
Слот 3
PCI (32 бит, 33 МГц)
Слот 4
PCIe x4 Gen.3 (link x2)
Слот 5
PCIe x4 Gen.3 (link x2)
Слот 6
PCI (32 бит, 33 МГц)
Слот 7
PCIe x16 Gen.4 (link x16) от CPU
Слот M.2
PCIe x2 Gen.3 (M-key 2280)
Питание
Напряжение питания
ATX
Сервисные функции
Сторожевой таймер
- 1…255 c, программируемый
Криптография
PCA-TPMSPI-00A1 (опционально)
Конструктивное исполнение
Форм-фактор
ATX
Модификация
2×LAN, 6×COM, 10×USB, M.2
Габаритные размеры
305 × 244 мм
Условия эксплуатации
Рабочая температура
0…+60°C
Температура хранения
-40…+85°C
Публикации о товаре AIMB-708G2-00A1
Периферийные промышленные компьютеры Advantech теперь совместимы и поддерживают Windows 11 IoT Enterprise LTSC 2024
