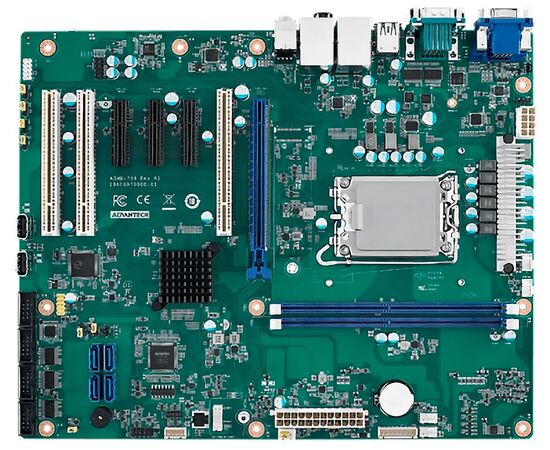

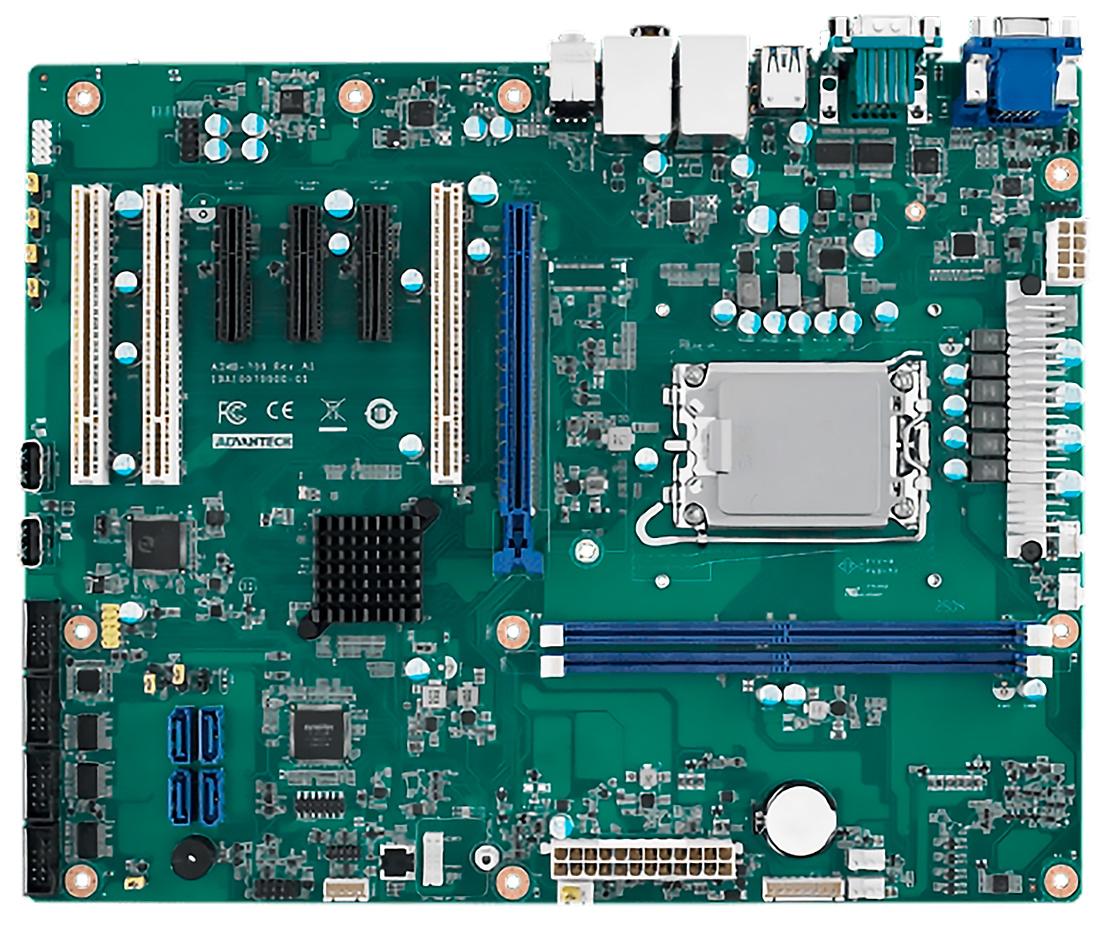

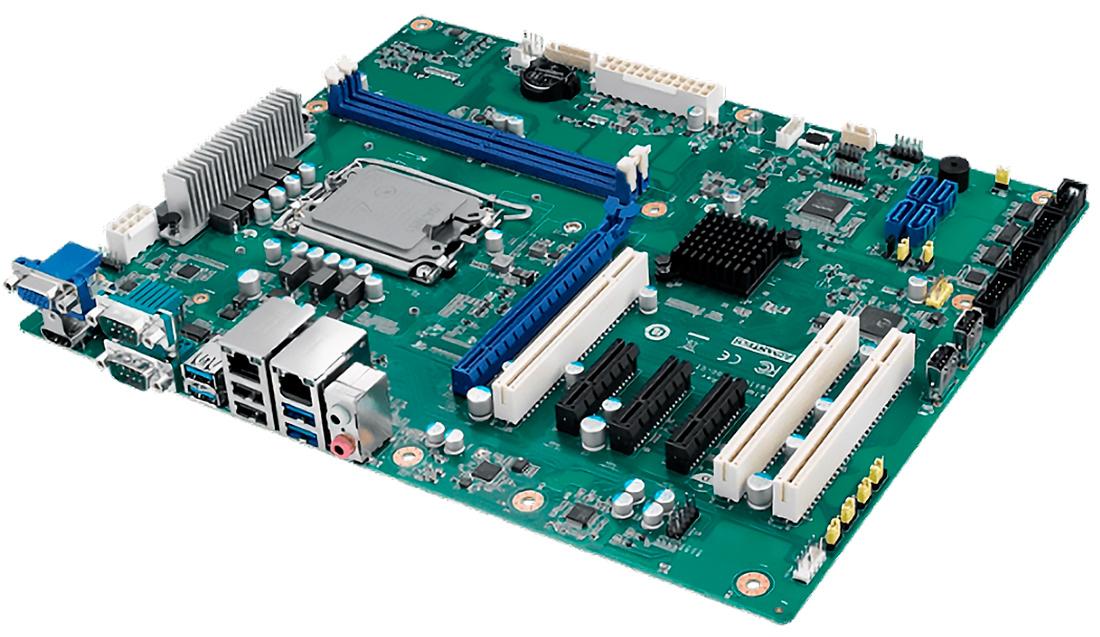

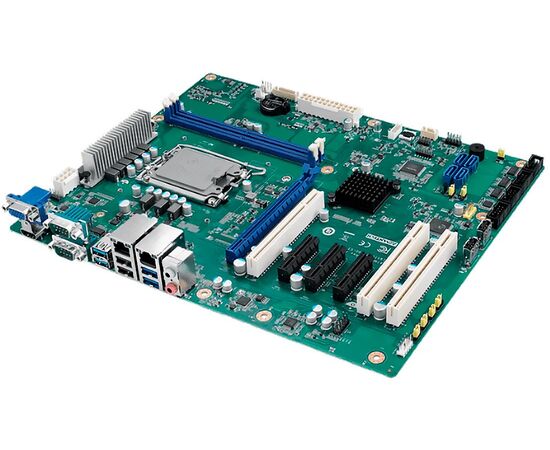

AIMB-709VG-00A1: материнская плата Advantech

Описание

AIMB-709 — промышленная материнская плата формата ATX с сокетом LGA1851 для процессоров Intel^® Core™ Ultra 9/7/5 (Arrow Lake S) с VGA, DDR5, USB 3.2, 2 COM

Процессор Intel^® Arrow Lake S Core™ Ultra 9/7/5 с чипсетом H810
Два разъема DIMM до 96 ГБ DDR5 6400 МТ/с
Один видеовыход VGA и один GbE LAN
Четыре SATA 3.0 с поддержкой RAID 0, 1, 5, 10; порты USB 3.2 Gen1
2 последовательных порта RS-232
Слоты 1× PCIe x16 (Gen 5) и 3× PCIe x4 (x2 Gen 4 link), а также 3 слота PCI
Для использования технологий Intel vPro и TPM требуется модуль dTPM 2.0.
Технология Intel^® Platform Trust Technology (Intel^® PTT) поддерживает Windows 11

Характеристики материнской платы AIMB-709VG-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Система

Платформа

Intel Core Ultra (Arrow Lake-S)

Сокет процессора

LGA1851

Чипсет

Intel H810

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×2

Тип ОЗУ

DDR5 6400 МГц

Максимальный объем ОЗУ

96 GB

Видеоконтроллер

Intel Xe LPG Graphics

Интерфейсы видео

VGA (1920×1200@60 Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×4

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (1 порт)

Контроллер Ethernet

Intel i219V

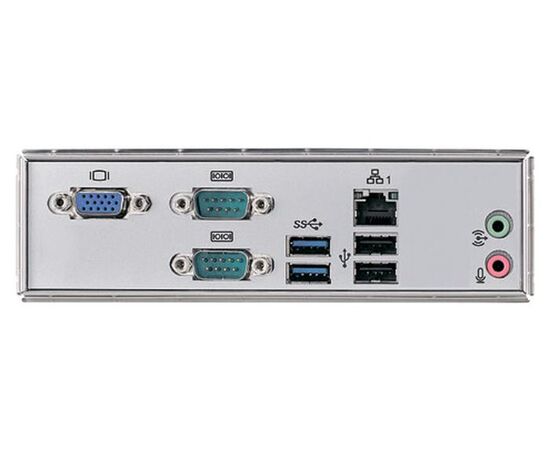

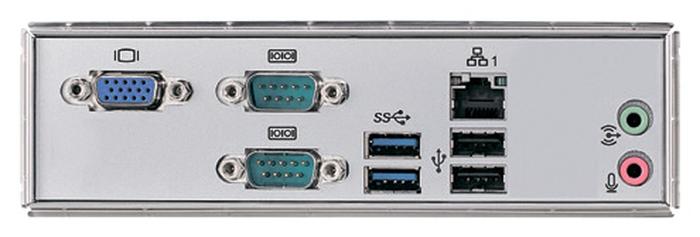

Порты ввода-вывода

Последовательные порты

RS-232 (2 порта)

Порты USB

USB 3.2 Gen.1 (2 порта)
USB 2.0 (5 портов)

Другие порты

GPIO (8 каналов)
SPI

Расширение

Слоты расширения

PCI ×3
PCIe.x16 ×1
PCIe.x4 ×3

Распределение слотов

Слот 1

PCI (32 бит, 33 МГц)

Слот 2

PCI (32 бит, 33 МГц)

Слот 3

PCIe x4 Gen.4 (link x2)

Слот 4

PCIe x4 Gen.4 (link x2)

Слот 5

PCIe x4 Gen.4 (link x2)

Слот 6

PCI (32 бит, 33 МГц)

Слот 7

PCIe x16 Gen.5 (link x16) от CPU

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

PCA-TPMSPI-00A1 (опционально)

Конструктивное исполнение

Форм-фактор

ATX

Модификация

1×LAN, 2×COM, 7×USB

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-709_DS_081225_20250812.pdf, 719 Kb) [Скачать]
