AIMB-723G2-00A1: материнская плата Advantech

Описание

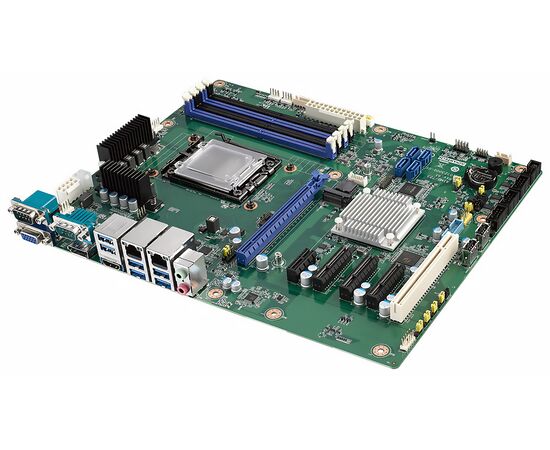

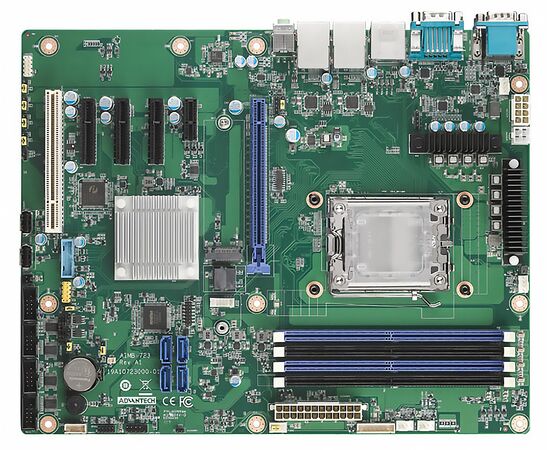

AIMB-723 — промышленная материнская плата формата ATX с сокетом LGA1718 (AM5) для процессоров AMD^® Ryzen™ 7000/8000/9000 с HDMI/DP/VGA, DDR5, USB 3.2, 6 COM

Процессор AMD Ryzen™ Embedded 7000/8000/9000 с чипсетом B650
Четыре слота DIMM DDR5 5600 МТ/с с поддержкой максимального объема 256 ГБ (для ЦП серии 8000 G)
Тройной дисплей DP/HDMI/VGA и двойной 2.5GbE LAN
Слот M.2 (PCIe x2), поддержка SATA RAID 0, 1, 10; порты USB 3.2 Gen 2
Оптимизированное расположение слотов для установки плат GPU или видеозахвата
Для использования технологий dTPM требуется модуль dTPM 2.0

Характеристики материнской платы AIMB-723G2-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

AMD Ryzen 7000/8000/9000

Сокет процессора

LGA1718 (AM5)

Чипсет

B650

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR5 5600 МГц

Максимальный объем ОЗУ

128 GB (7000) / 192 GB (9000) / 256 GB (8000-G)

Видеоконтроллер

AMD Radeon Graphics

Интерфейсы видео

DP (3840×2160@60Гц) ,
HDMI (3840×2160@60Гц) ,
VGA (1920×1200@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 2280 (PCIe.x2) ×1
SATA3 ×4

Поддержка RAID

0, 1, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000/2500 TX (2 порта)

Контроллер Ethernet

Intel i226V ×2

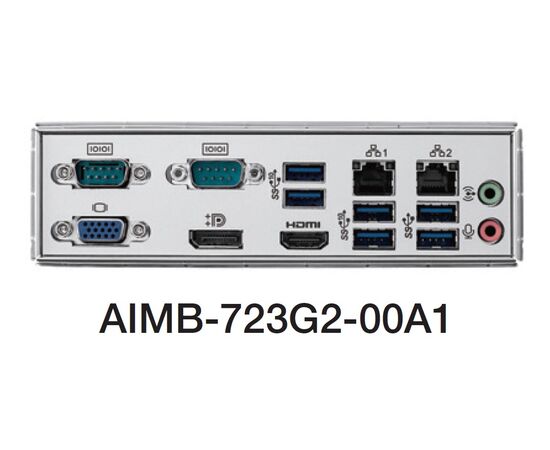

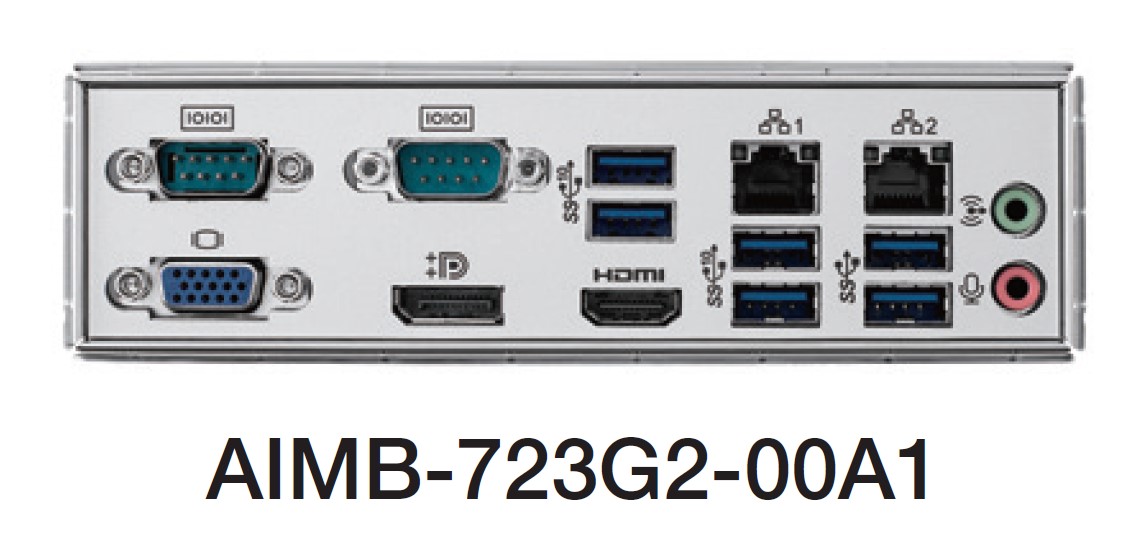

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 (4 порта)
USB 3.2 Gen.2 (4 порта)
USB 2.0 (4 порта)

Другие порты

GPIO (8 каналов)
SPI

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCI ×1
PCIe.x1 ×1
PCIe.x16 ×1
PCIe.x4 ×3

Распределение слотов

Слот 1

PCI (32 бит, 33 МГц)

Слот 2

PCIe x4 Gen.4 (link x2)

Слот 3

PCIe x4 Gen.4 (link x4)

Слот 4

PCIe x4 Gen.4 (link x4)

Слот 5

PCIe x1 Gen.4

Слот 6

−

Слот 7

PCIe x16 Gen.4 (link x16)

Слот M.2

PCIe x2 Gen.4 (M-key 2280)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

PCA-TPMSPI-00A1 (опционально)

Конструктивное исполнение

Форм-фактор

ATX

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Температура хранения

-40…+85°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-723_DS_110525_20251105.pdf, 619 Kb) [Скачать]

Отзывы о продукте

Отзывы не найдены

Промышленная материнская плата ATX для AMD Ryzen 7000/8000/9000 (B650/AM5) с 2×LAN, 6×COM, triple display
