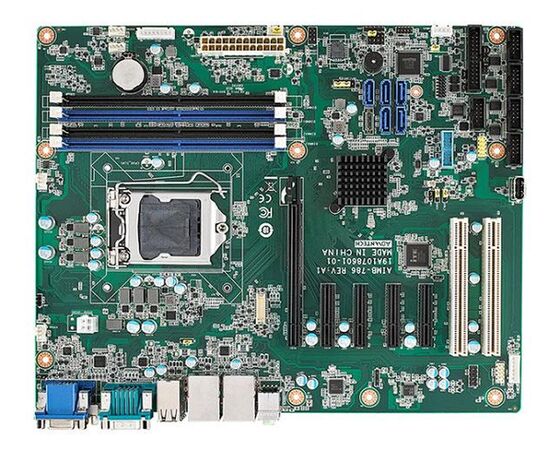

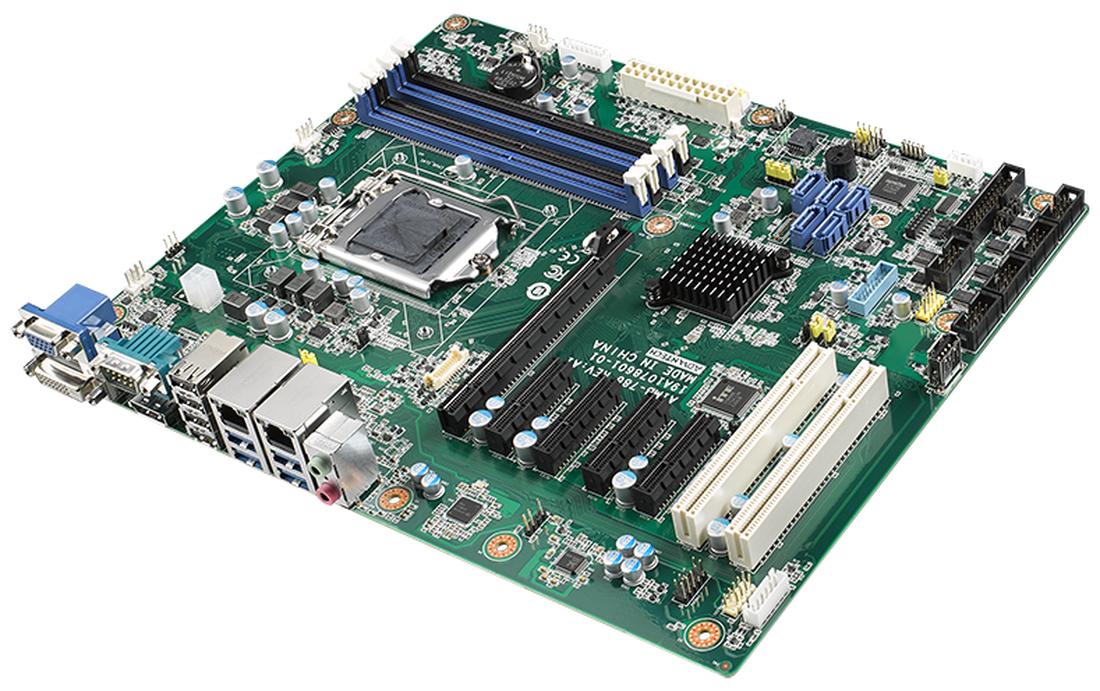

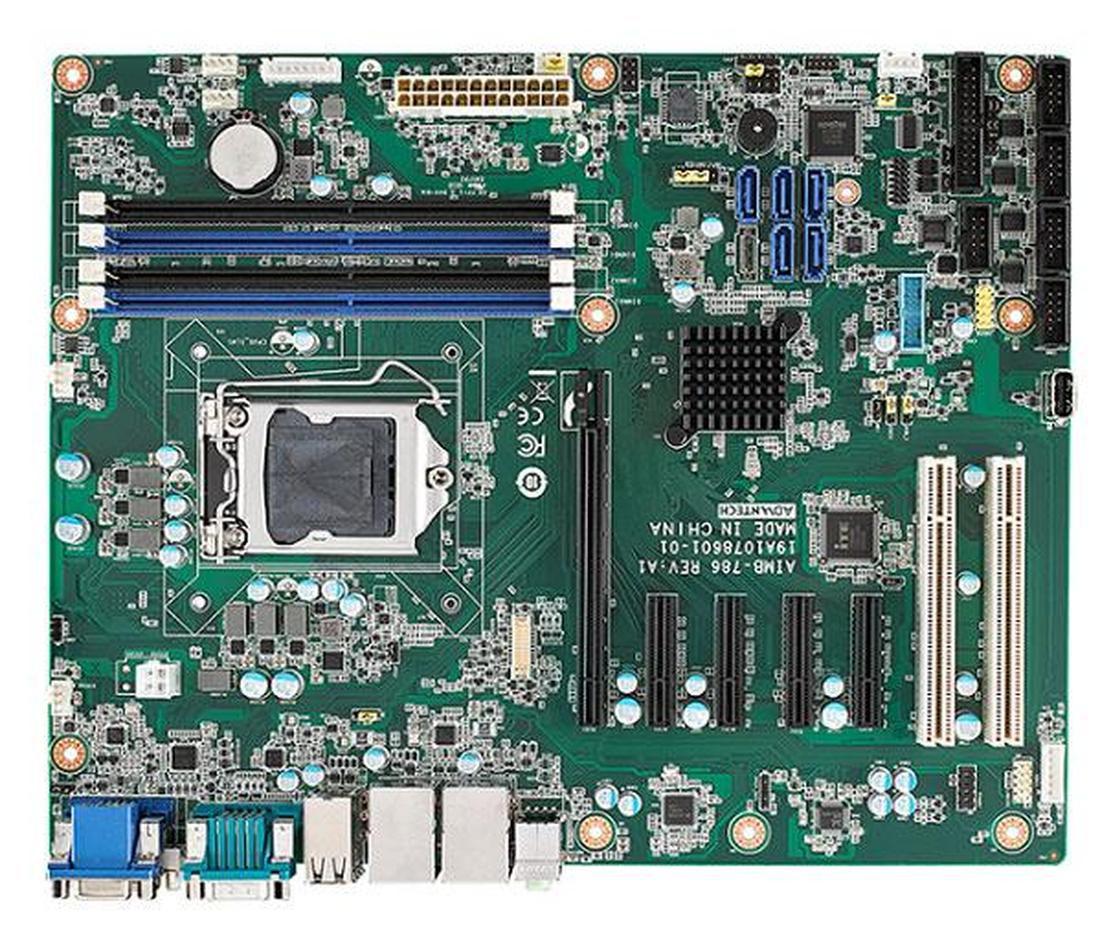

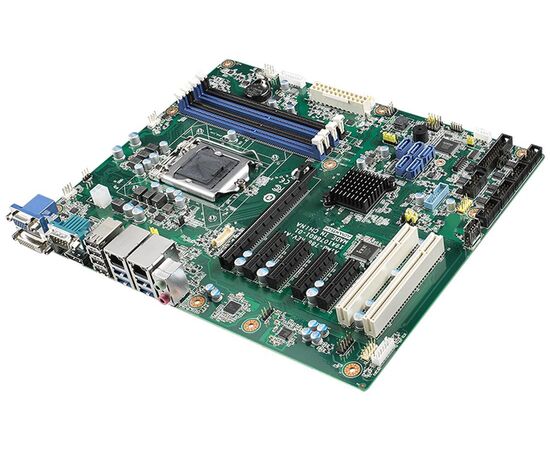

AIMB-786G2-00A4: материнская плата Advantech

Описание

Промышленная мат. плата ATX для Core i Gen.8/9 (LGA1151/Q370), VGA+DVI-D+DP, 2×GbE LAN (i210), 5×SATA (RAID), 6×COM, до 13×USB, 1×PCIe.x16, 4×PCIe.x4, 2×PCI, AMT

Характеристики материнской платы AIMB-786G2-00A4

Бренд (изготовитель)

Advantech

Тип

материнская плата

Система

Платформа

Intel Core i Gen.8/9 (Coffee Lake)

Сокет процессора

LGA1151

Чипсет

Intel Q370

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2666 МГц

Максимальный объем ОЗУ

128 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DP (4096×2304) ,
DVI-D (1920×1200) ,
VGA (1920×1200)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×5

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i210AT ,
Intel i219LM

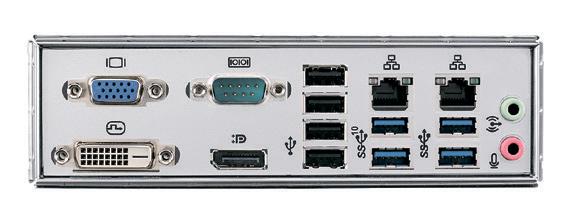

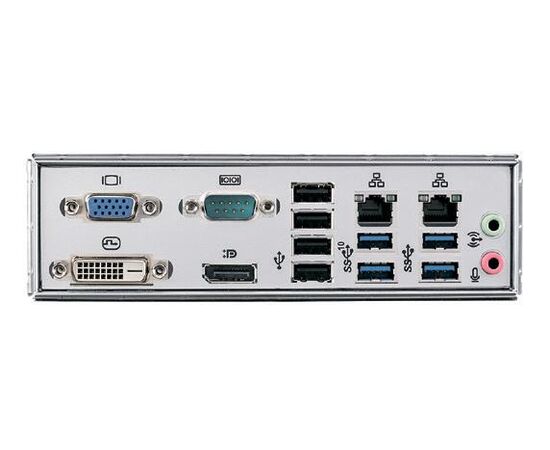

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.1 (4 порта)
USB 3.1 Gen.2 (2 порта)
USB 2.0 (7 портов)

Другие порты

GPIO (8 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

PCI ×2
PCIe.x16 ×1
PCIe.x4 ×4

Распределение слотов

Слот 1

PCI (32 бит, 33 МГц)

Слот 2

PCI (32 бит, 33 МГц)

Слот 3

PCIe x4 Gen.3 (link x4)

Слот 4

PCIe x4 Gen.3 (link x4)

Слот 5

PCIe x4 Gen.3 (link x4)

Слот 6

PCIe x4 Gen.3 (link x4)

Слот 7

PCIe x16 Gen.3 (link x16)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

ATX

Модификация

Ethernet i210-AT

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (AIMB-786_DS_022125_20250221.pdf, 662 Kb) [Скачать]
