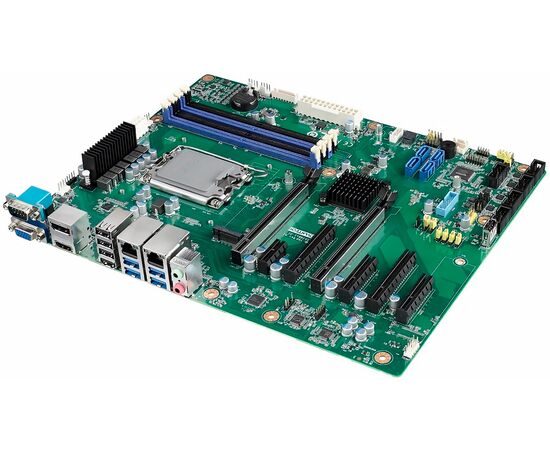

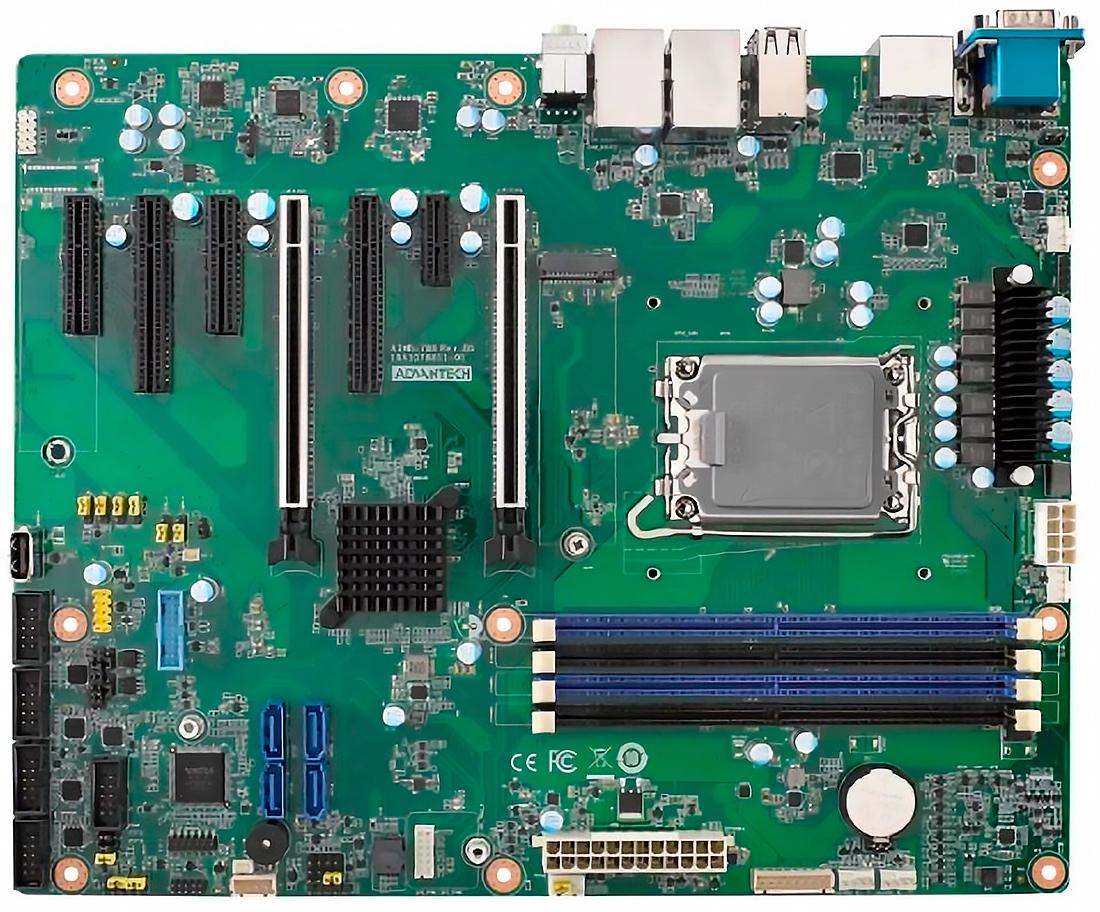

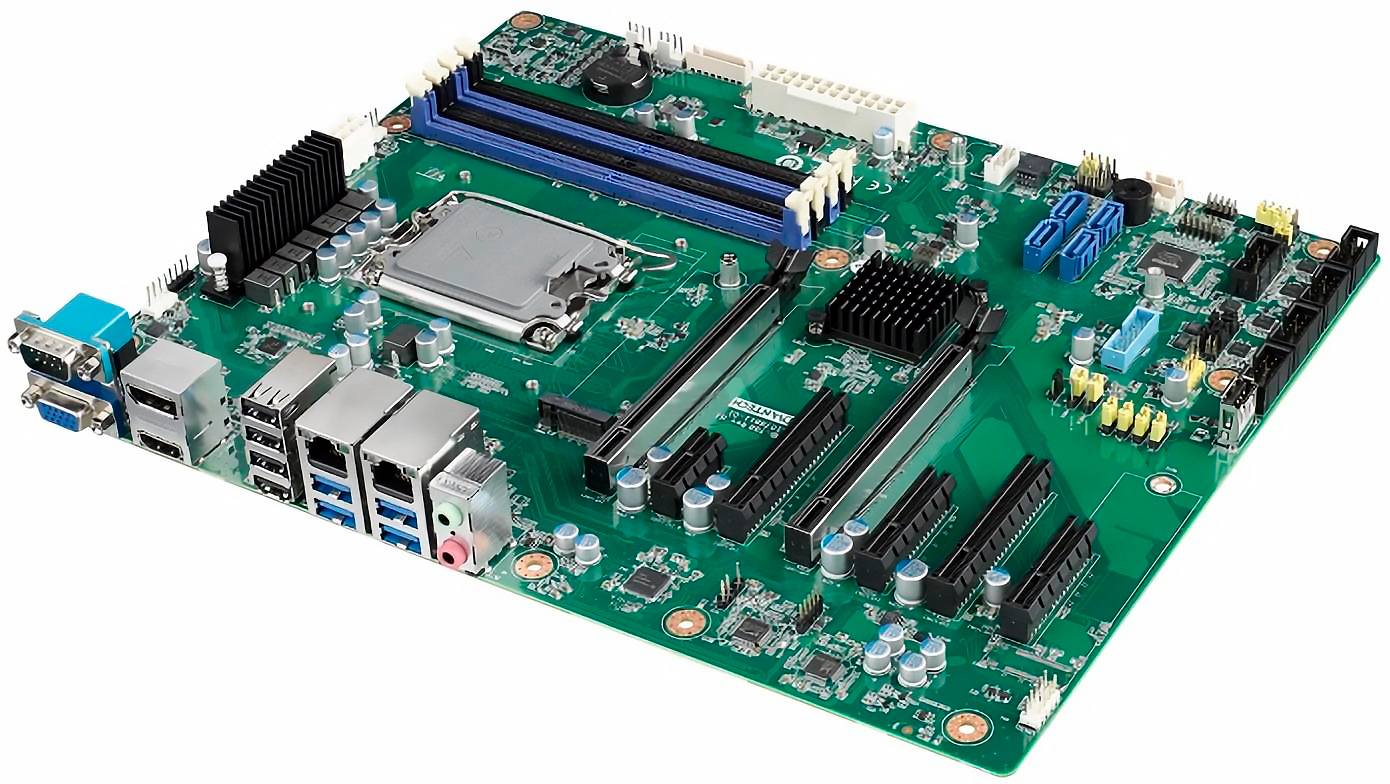

AIMB-788E-00A1: материнская плата Advantech

Описание

Материнская плата ATX с сокетом LGA1700 для процессоров Intel^® Core™ i9/i7/i5/i3 и Intel^® Core™ Processors серии 2, 12/13/14-го поколений с DP/HDMI/VGA, DDR5, USB 3.2, M.2

Процессоры Intel^® Core™ i9/i7/i5/i3 и Pentium^®/Celeron^® 12/13/14-го поколений и Intel^® Core™ Processors серии 2 (Bartlett Lake-S) с чипсетом Q670E
Два слота расширения PCIe x16
Четыре слота для DDR5 UDIMM до 48 GB на слот; всего 192 GB

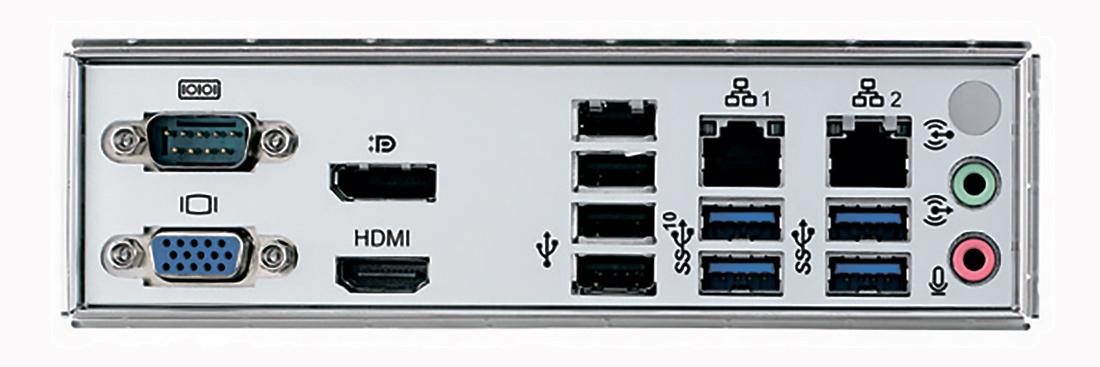

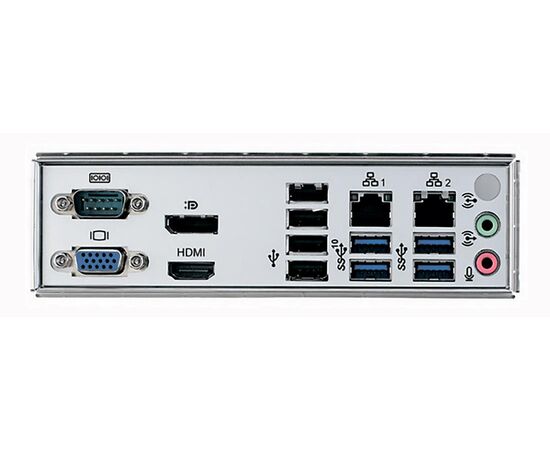

Тройной дисплей DP/HDMI/VGA и двойной GbE LAN
Семь слотов PCI-Express или два слота M.2 M Key для NVMe RAID
M.2; SATA RAID 0, 1, 5, 10; USB 3.2 Gen 1
Решение Advantech iBMC для удаленного управления питанием на DeviceOn
Для использоания технологий Intel vPro и TPM требуется модуль dTPM 2.0
Технология Intel^® Platform Trust Technology (Intel^® PTT) совместима с Windows 11

Характеристики материнской платы AIMB-788E-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.13 (Raptor Lake)
Intel Core i Gen.14 (Raptor Lake-R)
Intel Core series 2 (Barlett Lake-S)
Intel Core i Gen.12 (Alder Lake)

Сокет процессора

LGA1700

Чипсет

Intel Q670E

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR5 4400 МГц

Максимальный объем ОЗУ

192 GB

Видеоконтроллер

Intel UHD Graphics

Интерфейсы видео

DP (4096×2304@60Гц) ,
HDMI (3840×2160@60Гц) ,
VGA (1920×1200@60 Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 2280 (PCIe.x4) ×1
SATA3 ×4

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i210AT ,
Intel i219LM

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 (6 портов)
USB 2.0 (7 портов)

Другие порты

GPIO (8 каналов)
SPI

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCIe.x1 ×1
PCIe.x16 ×2
PCIe.x4 ×2
PCIe.x8 ×2

Распределение слотов

Слот 1

PCIe x4 Gen.3 (link x4)

Слот 2

PCIe x8 Gen.3 (link x4)

Слот 3

PCIe x4 Gen.4 (link x4)

Слот 4

PCIe x16 Gen.4 (link x8)

Слот 5

PCIe x8 Gen.4 (link x4)

Слот 6

PCIe x1 Gen.4

Слот 7

PCIe x16 Gen.5 (link x8) от CPU

Слот M.2

PCIe x4 Gen.4 (M-key 2280)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

PCA-TPMSPI-00A1 (опционально)

Конструктивное исполнение

Форм-фактор

ATX

Модификация

Q670E, 2×PCIe.x4 / 1×M.2

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Температура хранения

-40…+85°C
