Промышленная материнская плата ATX для Core i Gen.12/13/14 (Q670E/LGA1700) с DDR4, 2×LAN, 6×COM, triple display – ТА

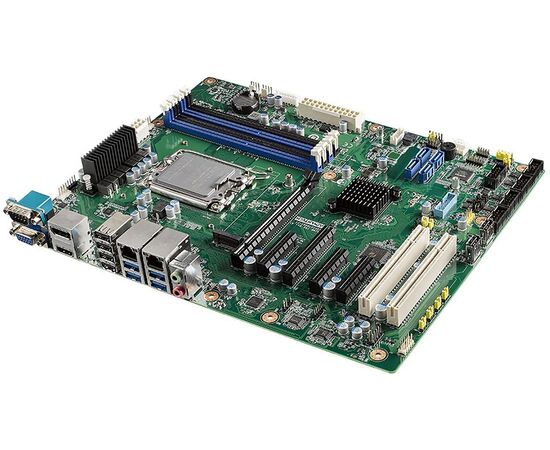

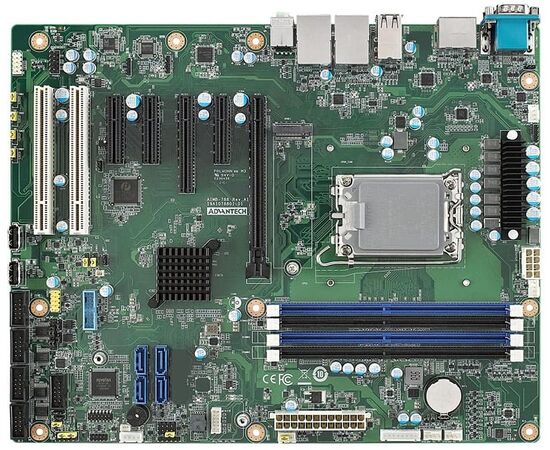

Промышленная материнская плата ATX для Core i Gen.12/13/14 (Q670E/LGA1700) с DDR4, 2×LAN, 6×COM, triple display
Написать отзыв
Цена по запросу
Заказать

Промышленная материнская плата ATX для Core i Gen.12/13/14 (Q670E/LGA1700) с DDR4, 2×LAN, 6×COM, triple display

Написать отзыв
AIMB-788G2-00A1
Промышленная мат. плата ATX для Core i Gen.12/13/14 (LGA1700/Q670E), VGA+HDMI+DP, 2×GbE LAN, 4×SATA (RAID), до 6×COM, до 14×USB, M.2 (M Key 2280), слоты 1×PCIe.x16, 1×PCIe.x8, 3×PCIe.x4, 2×PCI, AMT
+ −
Отложить Задать вопрос
Наши преимущества
Как заказать и оплатить
Доставка
  • Все о товаре
  • Описание
  • Характеристики
  • Документация
  • Публикации
  • Отзывы
Описание

Материнская плата ATX с сокетом LGA1700 для процессоров Intel® Core™ i9/i7/i5/i3 и Intel® Core™ Processors серии 2, 12/13/14-го поколений с DP/HDMI/VGA, DDR4, USB 3.2, M.2

  • Процессор Intel® 12/13/14-го поколения Core™ i9/i7/i5/i3 и Pentium®/Celeron® с чипсетом Q670E
  • Четыре разъема DIMM до 128 ГБ DDR4 3200 MT/s
  • Тройной дисплей DP/HDMI/VGA и двойной GbE LAN
  • M.2, SATA RAID 0, 1, 5, 10, USB 3.2 Gen 2
  • Решение Advantech iBMC для удаленного управления питанием на DeviceOn
  • Сертификация AWS (Amazon Web Service) IoT Greengrass
  • Для использоания технологий Intel vPro и TPM требуется модуль dTPM 2.0
  • Технология Intel® Platform Trust Technology (Intel® PTT) совместима с Windows 11

Характеристики материнской платы AIMB-788G2-00A1

Бренд (изготовитель)
Advantech
Тип
  • материнская плата
Особенности
Система
Платформа
  • Intel Core i Gen.13 (Raptor Lake)
  • Intel Core i Gen.14 (Raptor Lake-R)
  • Intel Core series 2 (Barlett Lake-S)
  • Intel Core i Gen.12 (Alder Lake)
Сокет процессора
  • LGA1700
Чипсет
Intel Q670E
Установленное ОЗУ
нет
Разъем ОЗУ
DIMM ×4
Тип ОЗУ
DDR4 3200 МГц
Максимальный объем ОЗУ
128 GB
Видеоконтроллер
Intel UHD Graphics
Интерфейсы видео
  • DP (4096×2304) ,
  • HDMI (3840×2160) ,
  • VGA (1920×1200)
Аудиовыходы
  • Line-out, Mic-in
Хранение данных
Типы накопителей
  • M.2 2280 (PCIe.x4) ×1
  • SATA3 ×4
Поддержка RAID
0, 1, 5, 10
Сетевые интерфейсы
Порты Ethernet
  • 10/100/1000 TX (2 порта)
Контроллер Ethernet
  • Intel i210AT ,
  • Intel i219LM
Порты ввода-вывода
Последовательные порты
  • RS-232 (5 портов)
  • RS-232/422/485 (1 порт)
Порты USB
  • USB 3.2 Gen.1 (4 порта)
  • USB 3.2 Gen.2 (2 порта)
  • USB 2.0 (8 портов)
Другие порты
  • GPIO (8 каналов)
  • SPI
Расширение
Слоты расширения
  • M.2 M-key 2280 ×1
  • PCI ×2
  • PCIe.x16 ×1
  • PCIe.x4 ×3
  • PCIe.x8 ×1
Распределение слотов
Слот 1
PCI (32 бит, 33 МГц)
Слот 2
PCI (32 бит, 33 МГц)
Слот 3
PCIe x4 Gen.3 (link x4)
Слот 4
PCIe x4 Gen.3 (link x4)
Слот 5
PCIe x8 Gen.3 (link x4)
Слот 6
PCIe x4 Gen.3 (link x4)
Слот 7
PCIe x16 Gen.4 (link x16) от CPU
Слот M.2
PCIe x4 Gen.4 (M-key 2280)
Питание
Напряжение питания
ATX
Сервисные функции
Сторожевой таймер
  • 1…255 c, программируемый
Криптография
PCA-TPMSPI-00A1 (опционально)
Конструктивное исполнение
Форм-фактор
ATX
Габаритные размеры
305 × 244 мм
Условия эксплуатации
Рабочая температура
0…+60°C
Найти похожие

Файлы для скачивания

Спецификация (AIMB-788_DS_082125_20250829.pdf, 681 Kb) [Скачать]
