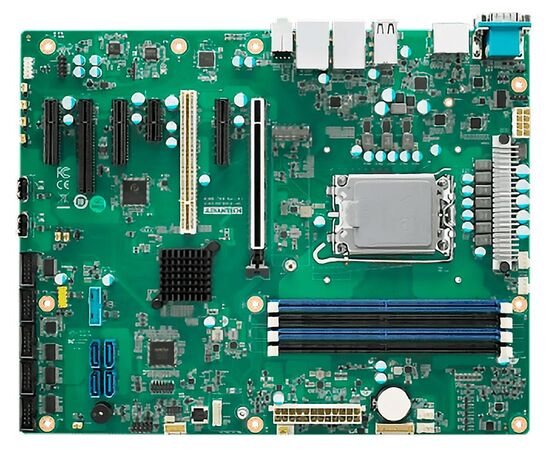

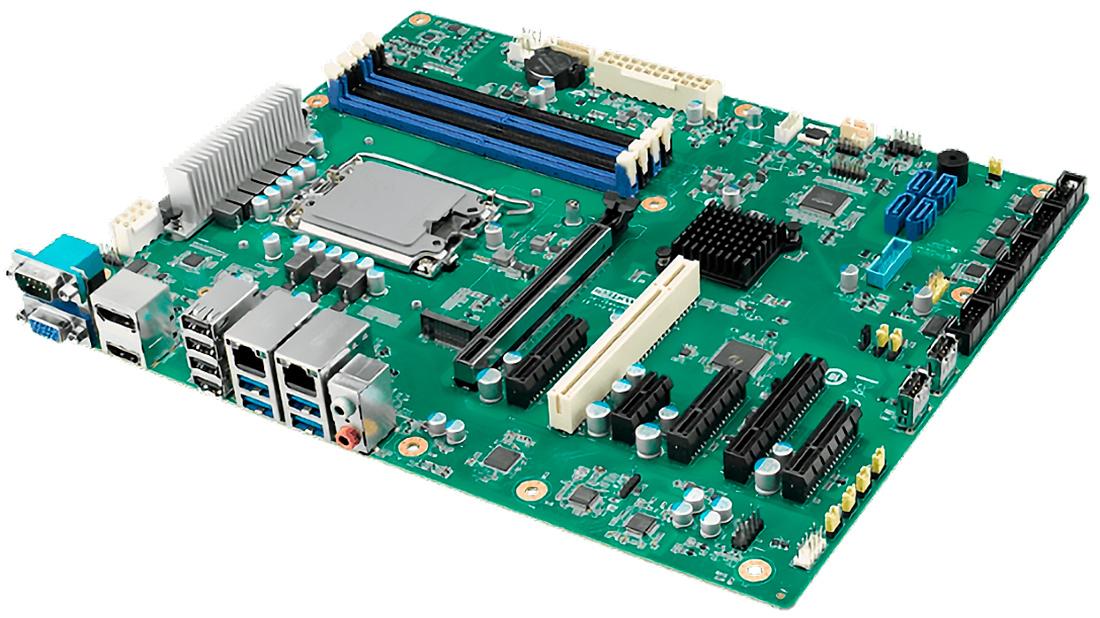

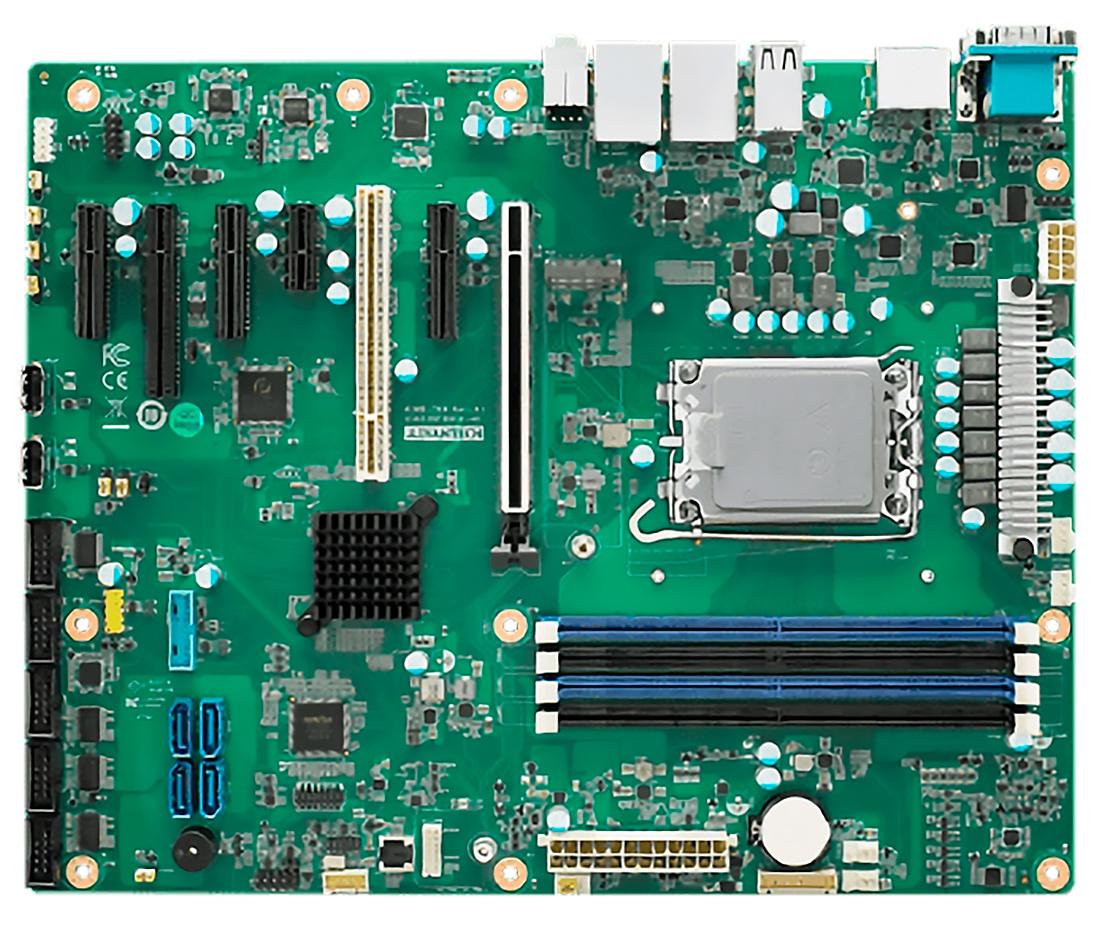

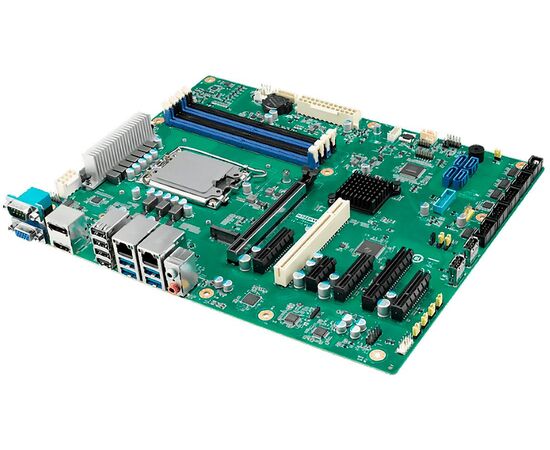

AIMB-789G2-00A1: материнская плата Advantech

Описание

AIMB-789 — промышленная материнская плата формата ATX с сокетом LGA1851 для процессоров Intel® Core™ Ultra 9/7/5 с HDMI/VGA, DDR5, USB 3.2, 6 COM

Процессор Intel® Core™ Ultra 9/7/5 с чипсетом Q870
Четыре слота DIMM DDR5 5600 МТ/с с поддержкой максимального объема 192 ГБ
Тройной дисплей DP/HDMI/VGA и двойной GbE LAN
M.2; поддержка SATA RAID 0, 1, 5, 10; USB 3.2 Gen 2
Решение Advantech iBMC для удаленного управления питанием на DeviceOn
Для использования технологий Intel vPro и TPM требуется модуль dTPM 2.0
Технология Intel® Platform Trust Technology (Intel® PTT) совместима с Windows 11

Характеристики материнской платы AIMB-789G2-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core Ultra (Arrow Lake-S)

Сокет процессора

LGA1851

Чипсет

Intel Q870

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR5 5600 МГц

Максимальный объем ОЗУ

192 GB

Видеоконтроллер

Intel Xe LPG Graphics

Интерфейсы видео

DP (4096×2304@60Гц) ,
HDMI (3840×2160@30Гц) ,
VGA (1920×1200@60Гц)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 2280 (PCIe.x4) ×1
SATA3 ×4

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Контроллер Ethernet

Intel i210AT ,
Intel i219LM

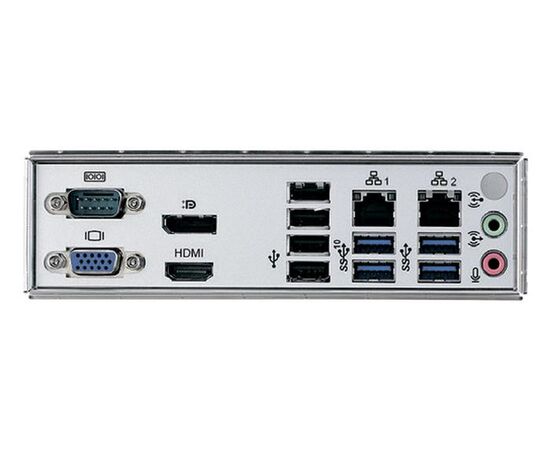

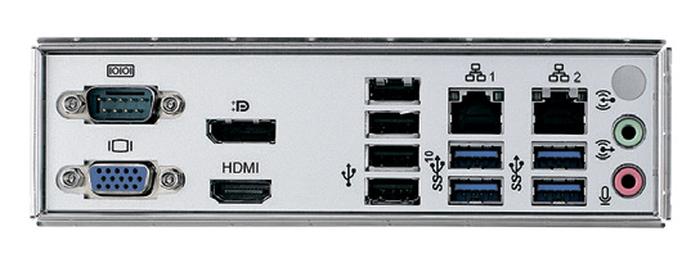

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 3.2 Gen.1 (4 порта)
USB 3.2 Gen.2 (2 порта)
USB 2.0 (8 портов)

Другие порты

GPIO (8 каналов)
SPI

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCI ×1
PCIe.x16 ×1
PCIe.x4 ×3
PCIe.x8 ×1

Распределение слотов

Слот 1

PCIe x4 Gen.4 (link x4)

Слот 2

PCIe x8 Gen.4 (link x4)

Слот 3

PCIe x4 Gen.4 (link x4)

Слот 4

PCIe x1 Gen.4

Слот 5

PCI (32 бит, 33 МГц)

Слот 6

PCIe x4 Gen.4 (link x4)

Слот 7

PCIe x16 Gen.5 (link x16) от CPU

Слот M.2

PCIe x4 Gen.5 (M-key 2280)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Криптография

PCA-TPMSPI-00A1 (опционально)

Конструктивное исполнение

Форм-фактор

ATX

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Температура хранения

-40…+85°C
