Описание

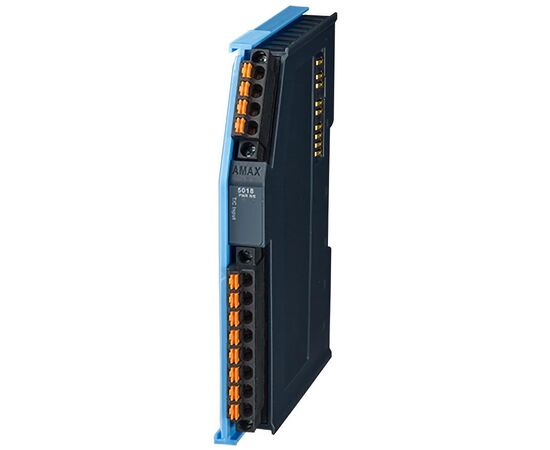

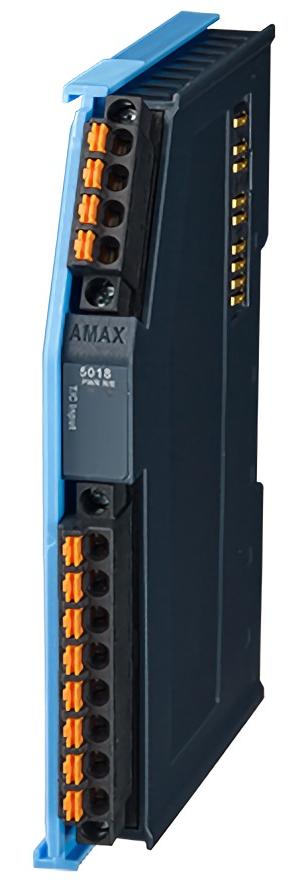

AMAX-5018 представляет собой 16-битный 6-канальный модуль подключения термопар типов J, K, T, E, R, S, B, который также поддерживает многодиапазонный ввод напряжения (±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2.5 В). Каждый канал поддерживает обнаружение обрыва термопары.
Модуль обеспечивает оптическую изоляцию 2000 В пост. тока, если на канал поступит какое-либо импульсное напряжение или ток, вся система (другие модули или блок управления) не будет повреждена.
Характеристики модуля аналогового ввода AMAX-5018-A
Бренд (изготовитель)
Тип
- модуль ввода-вывода
Функционал
- аналоговый ввод
- термопарный ввод
Серия
AMAX-5000
Аналоговый ввод
Каналов аналогового ввода
6 × AI
Тип подключения
дифференциальное
Тип сигнала
- источник напряжения
- термопары
Разрядность АЦП
16 бит
Частота выборки АЦП
100 Гц (на канал)
Диапазон входных напряжений
- ± 50 mV
- ± 100 mV
- ± 500 mV
- ± 1 V
- ± 2.5 V
Типы термопар
- B: +500…+1800°C
- E: 0…+1000°C
- J: 0…+760 °С
- K: 0…+1370°C
- R: +500…+1750°C
- S: +500…+1750°C
- T: -100…+400°C
Точность в режиме измерения напряжения
0.1 %
Гальваническая изоляция
2000 VDC
Конфигурирование каналов
независимое
Коммуникационные интерфейсы
Сетевой интерфейс
- EtherCAT
Режим работы
- EtherCAT Slave
Питание
Напряжение питания
19…29 VDC
Потребляемая мощность
2 Вт
Сервисные функции
Диагностика входов
контроль обрыва и КЗ для термопар
Конструктивное исполнение
Способ установки
- DIN-рельс
Габаритные размеры
12 × 100 × 93 мм
Вес
80 г
Условия эксплуатации
Рабочая температура
-25…+60°C
