AMAX-5580-54000A: программируемый контроллер Advantech

Описание

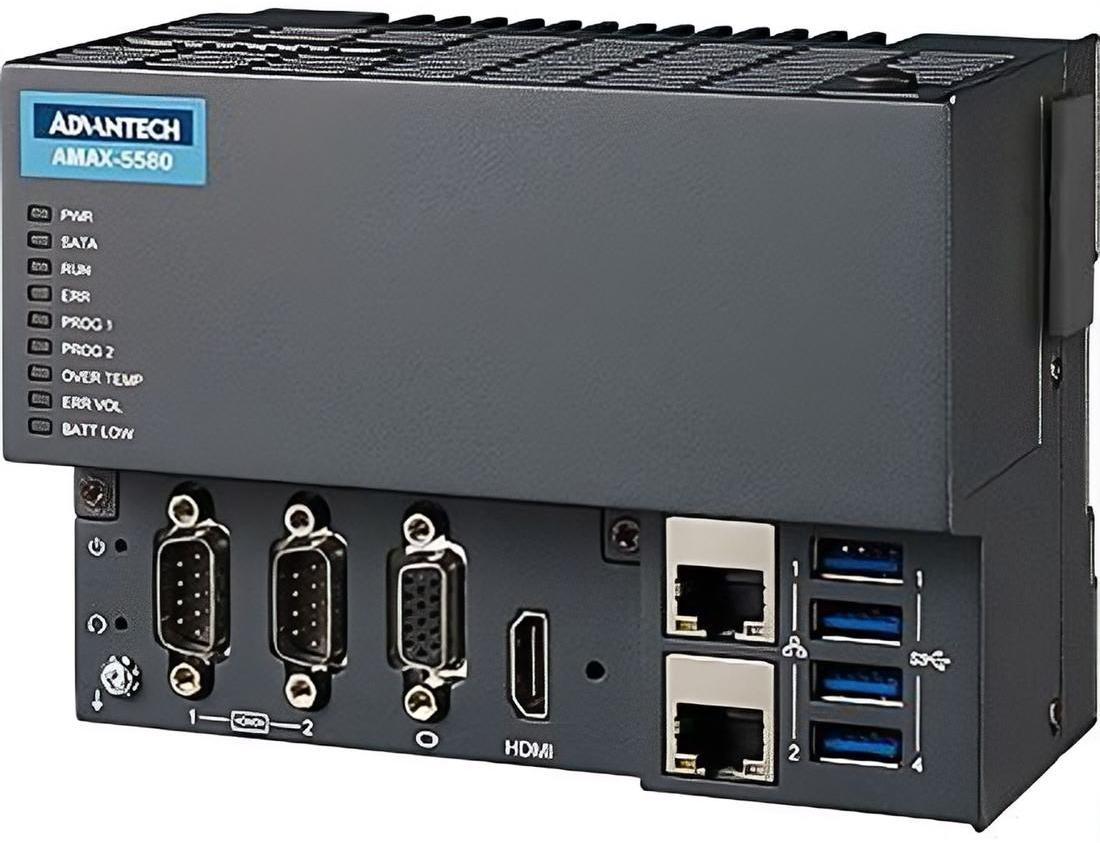

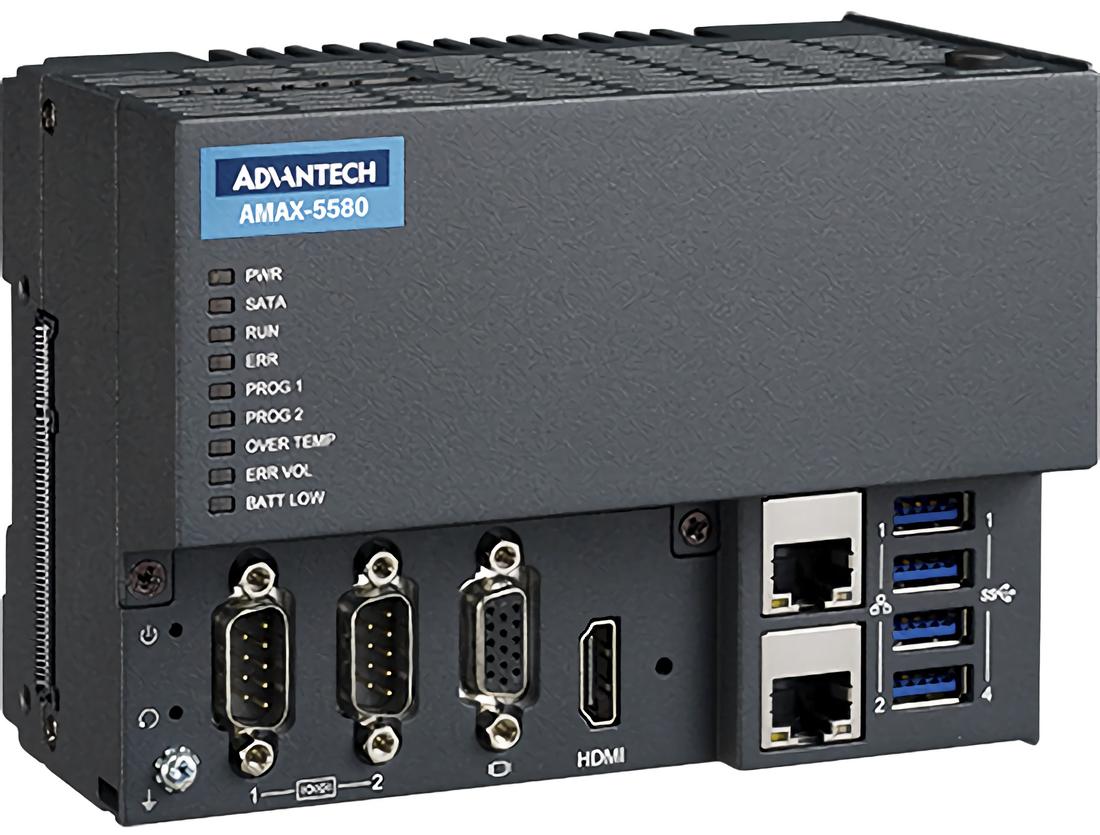

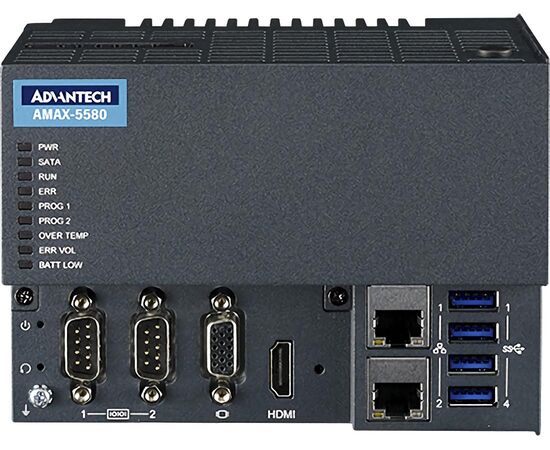

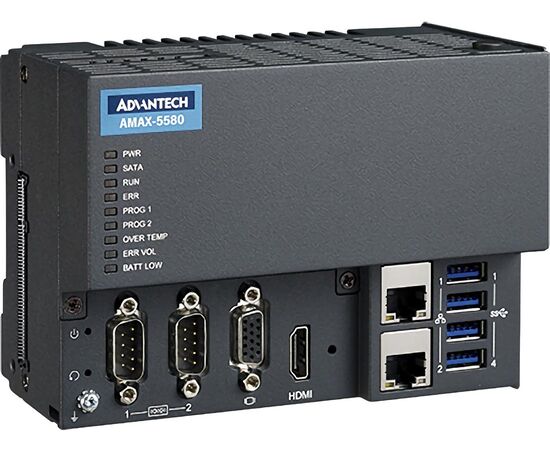

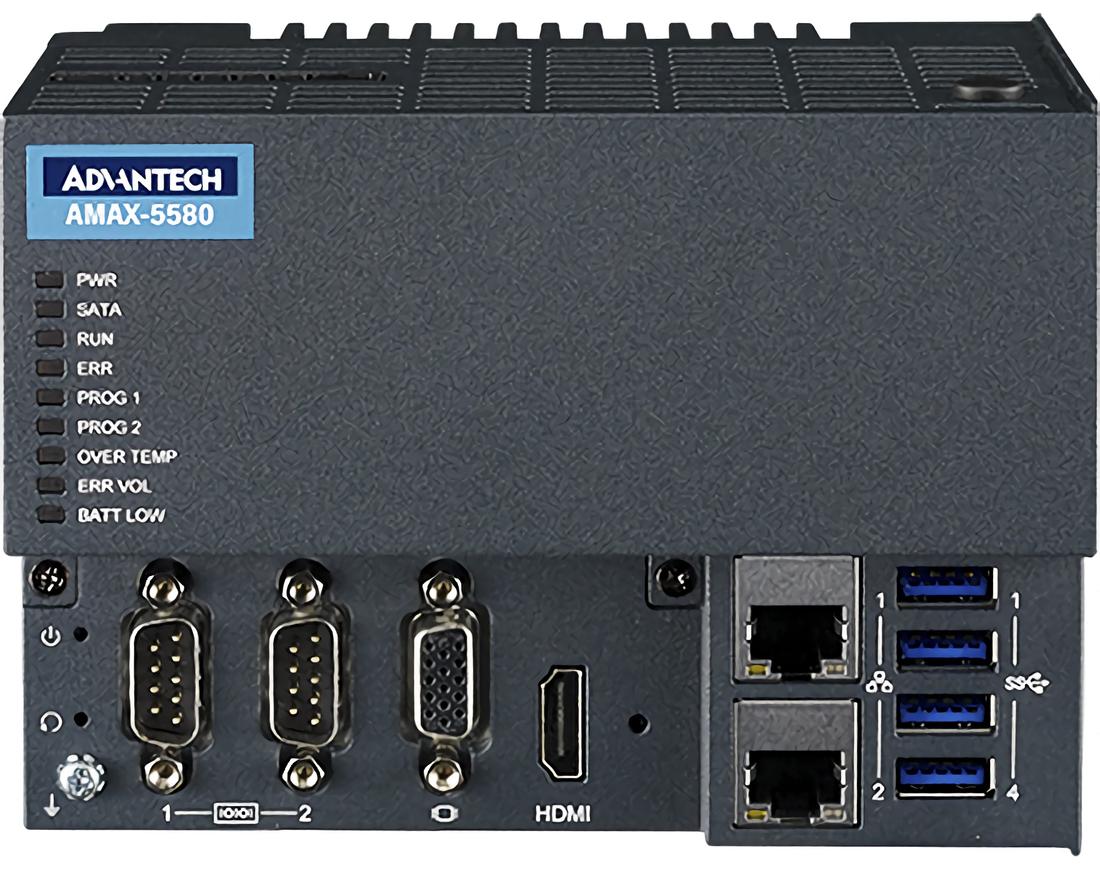

Базовый процессорный модуль AMAX-5580 представляет собой полнофункциональный встраиваемый промышленный компьютер на базе процессора Intel Core i5-6300U без вентиляторов и внутренних кабелей и включает в себя:

Два независимых интерфейса Gigabit Ethernet
Четыре интерфейса USB 3.0
Двойной видеовыход VGA и HDMI
Два последовательных COM-порта (RS-232/485/422)

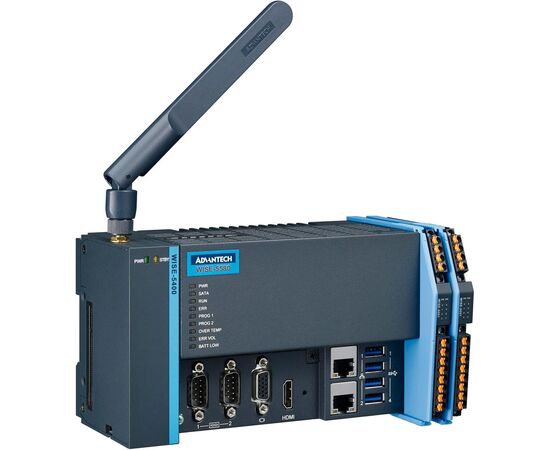

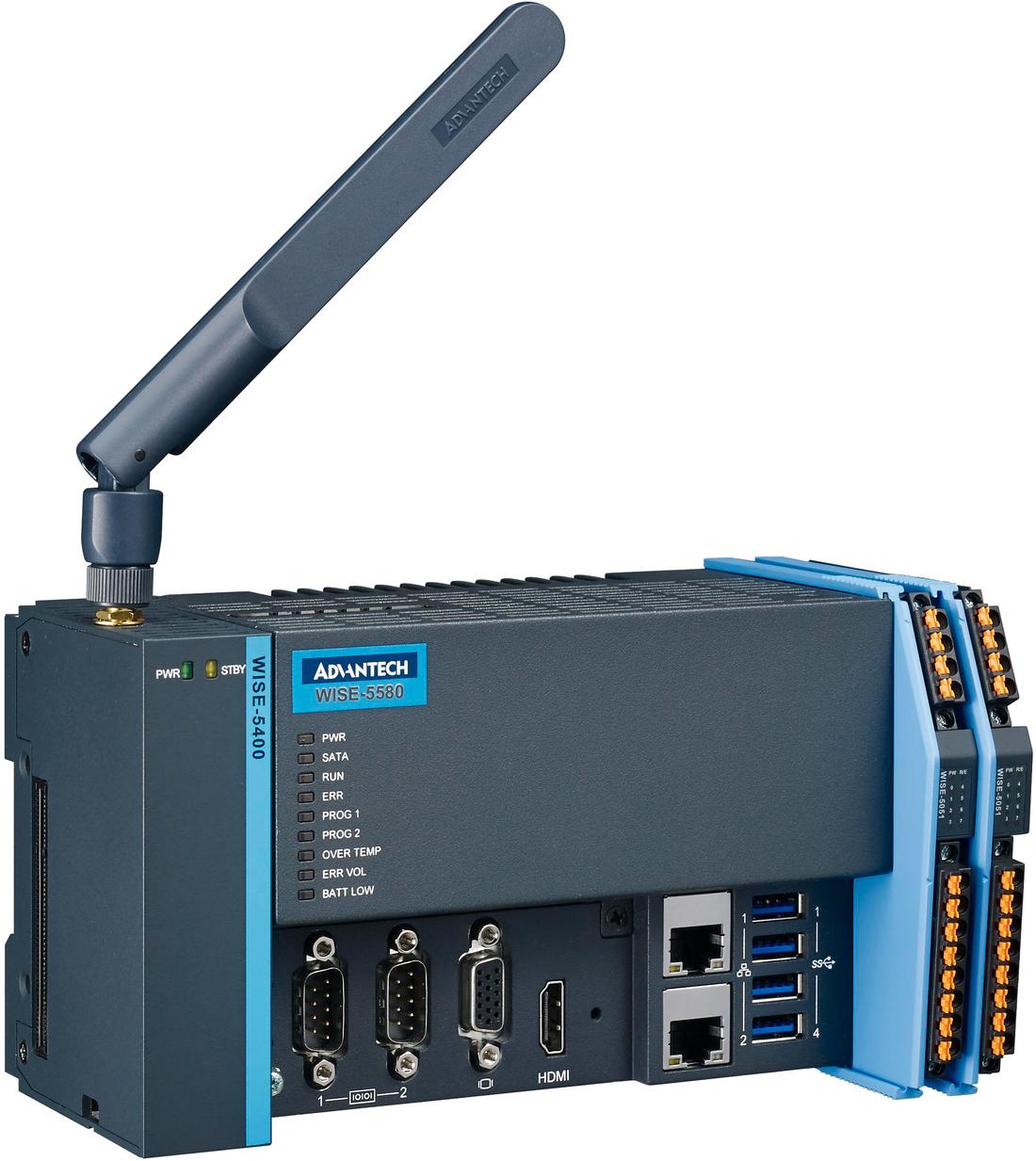

Базовый процессорный модуль AMAX-5580 оснащен 4 линиями PCIe для расширения функционала с левой стороны с помощью модулей AMAX-5400. Первый подключенный модуль может использовать шину PCIe x4, а остальные три — шину PCIe x1. Поддерживаемый функционал включает USB 3.0, PoE, GbE, RS-232/422/485, флэш-накопители и беспроводные интерфейсы.

Правая сторона представляет собой расширение ввода-вывода EtherCAT Slice I/O, которое может быть централизовано и распределено по топологии сети EtherCAT. Поддерживаемые функции ввода/вывода включают цифровой ввод/вывод, аналоговый ввод и вывод напряжения/тока, подключение термопар, термосопротивлений RTD, счетчиков/энкодеров. Шину EtherCAT также можно использовать для подключения сервоприводов и управления движением.

Топология построения системы AMAX-5000

Операционная система устанавливается на твердотельный накопитель M.2 промышленного класса. В качестве ОС могут быть использованы Microsoft Windows Embedded 7 32/64 бит и Microsoft Windows 10 IoT Enterprise LTSC. Эти две ОС могут быть предварительно установлены на заводе перед отправкой.

Энергонезависимая память MRAM 2 МБ (NVRAM) опционально может быть установлена во внутренний слот Mini-PCIe. В случае сбоя питания данные в MRAM будут сохранены и снова доступны после перезапуска ЦП.

Система питания

Серия AMAX-5000 поддерживает входное питание 24 ± 20% В постоянного тока.

Принцип ввода питания в AMAX-5000

Для AMAX-5000 предусмотрено 2 независимые системы ввода питания: одна от модуля ЦП питает левосторонние модули расширения; другая предназначена только для правой стороны Slice IO. Оба ввода питания имеют напряжение 24 В постоянного тока с допустимым отклонением ±20%, а также оба поддерживают двойной вход для основного и резервного питания. При сбое основного питания система бесшовно переключается на резервный ввод питания, при этом срабатывает релейный выход для сигнализации аварии.

Подача питания в левостороннюю часть происходит через клеммы на верхней стороне контроллера AMAX-5580. Для питания модулей Slice I/O с правой стороны первым в линейке должен быть установлен модуль ввода питания AMAX-5001, на который и подается напряжение от источника питания.

Программная архитектура

AMAX-5000 интегрируется со средой программирования 3S CODESYS V3 и становится мощным контроллером IEC-61131-3. Благодаря поддержке EtherCAT в CODESYS, AMAX-5000 позволяет реализовать очень быстрые процессы управления в микросекундном диапазоне. Также возможно выполнение задач Motion Control с управлением до 256 осей. В зависимости от требуемого времени цикла можно управлять различным количеством сервоосей. Даже специальные функции, такие как "летающая пила", "электронный редуктор" и "кулачковый диск" могут быть легко реализованы с помощью функциональных блоков CODESYS.

Без программного Softlogic-функционала IEC-61131-3 AMAX-5000 также является мощным встраиваемым компьютером для сбора/аналитики больших данных или даже для интеграции с системами машинного зрения. Благодаря полной функциональной поддержке SDK/API в среде C/C++ и C# .NET пользователь может легко реализовать свои алгоритмы и эффективно обмениваться данными с другими узлами или облачными службами.

Характеристики PAC-контроллера AMAX-5580-54000A

Теги

PTP

Отзывы о продукте

Отзывы не найдены

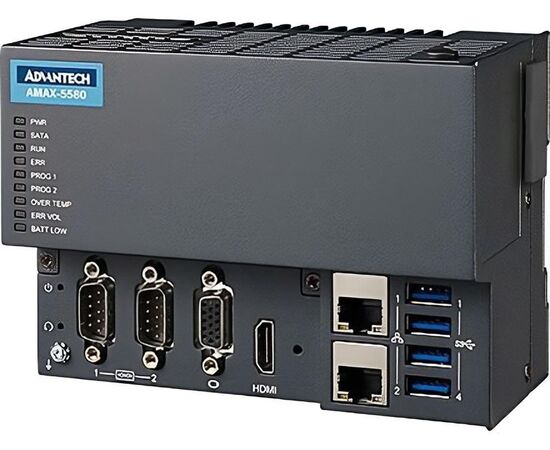

PAC-контроллер с ЦП Core i5-6300U, 8ГБ RAM
