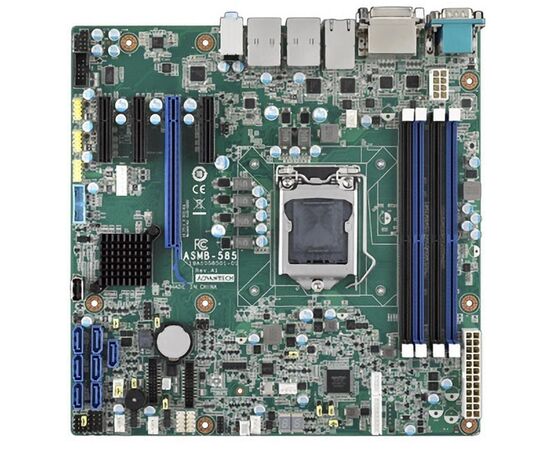

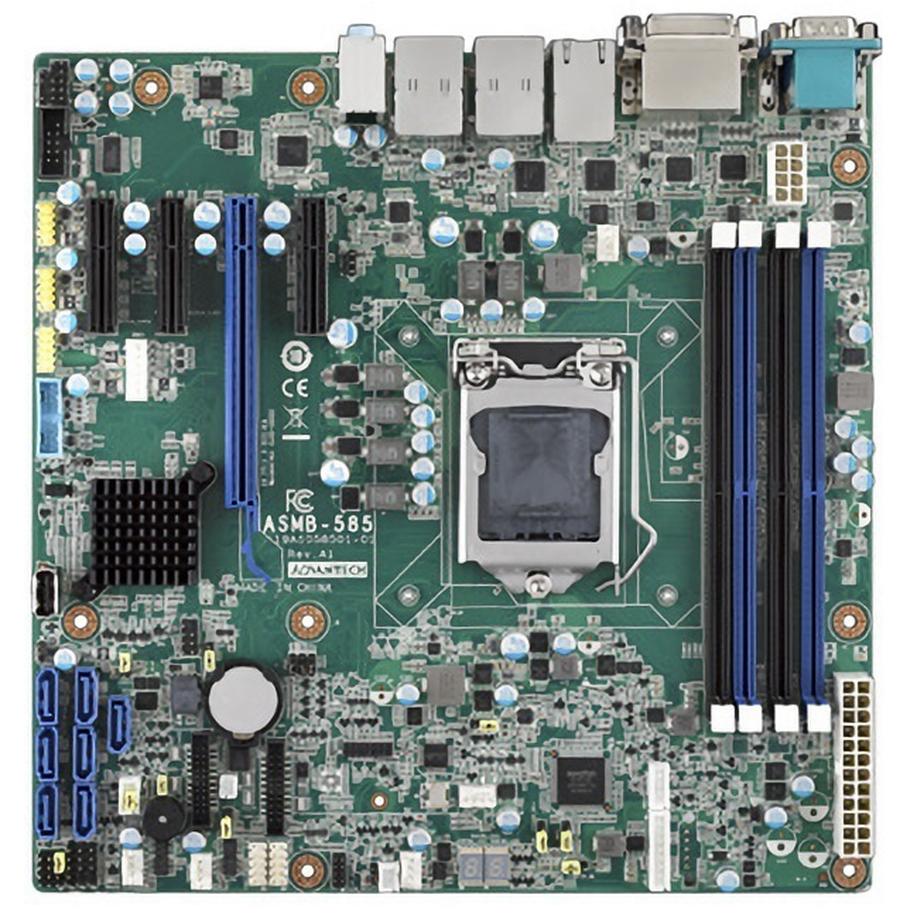

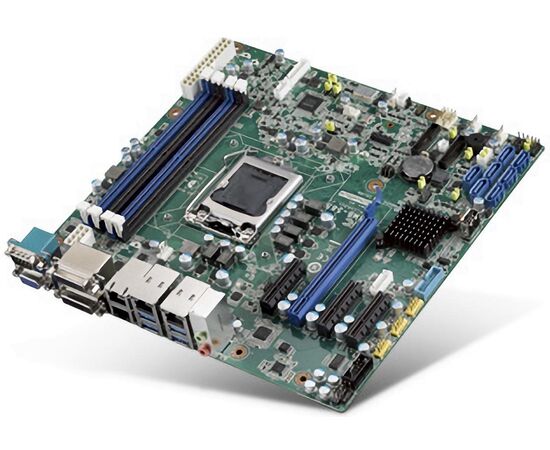

ASMB-585G2-00A1E: материнская плата Advantech

Описание

Серверная мат. плата MicroATX для Xeon E3-1200 v5/v6 и Core i Gen.6/7 (LGA1151), 2×DVI+VGA, 2×GbE, 1×PCIe(x16), 3×PCIe(x4), 7×SATA, 6×COM, 12×USB

Характеристики материнской платы ASMB-585G2-00A1E

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.7 (Kaby Lake)
Intel Core i Gen.6 (Skylake)
Intel Xeon E3 v6 (Kaby Lake)
Intel Xeon E3 v5 (Skylake)

Сокет процессора

LGA1151

Чипсет

Intel C236

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2400 МГц

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DVI-D (1920×1200) ×2 ,
VGA (1920×1200)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×7

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (2 порта)

Порты Gigabit TX

2

Контроллер Ethernet

Intel i210AT ,
Intel i219LM

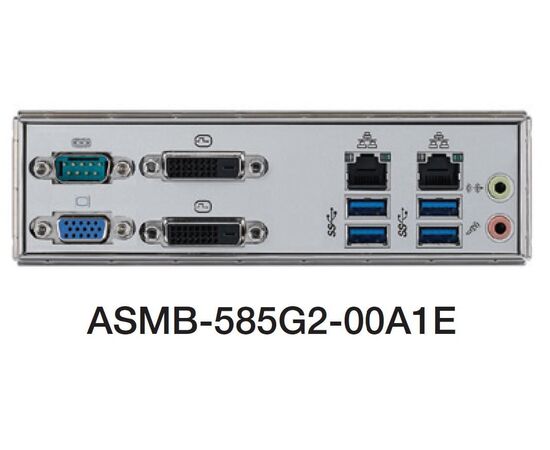

Порты ввода-вывода

Последовательные порты

RS-232 (5 портов)
RS-232/422/485 (1 порт)

Порты USB

USB 2.0 (7 портов)
USB 3.0 (6 портов)

Другие порты

GPIO (16 каналов)

Расширение

Слоты расширения

PCIe.x16 ×1
PCIe.x4 ×3

Распределение слотов

Слот 1

−

Слот 2

−

Слот 3

−

Слот 4

PCIe x4 Gen.3 (link x4)

Слот 5

PCIe x4 Gen.3 (link x1)

Слот 6

PCIe x16 Gen.3 (link x16)

Слот 7

PCIe x4 Gen.3 (link x4)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

MicroATX

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Отзывы о продукте

Отзывы не найдены

Материнская плата MicroATX для промышленного сервера на Core i Gen.6/7 /Xeon E3-1200 v5/6 (C236) с 2×LAN, 4×COM
