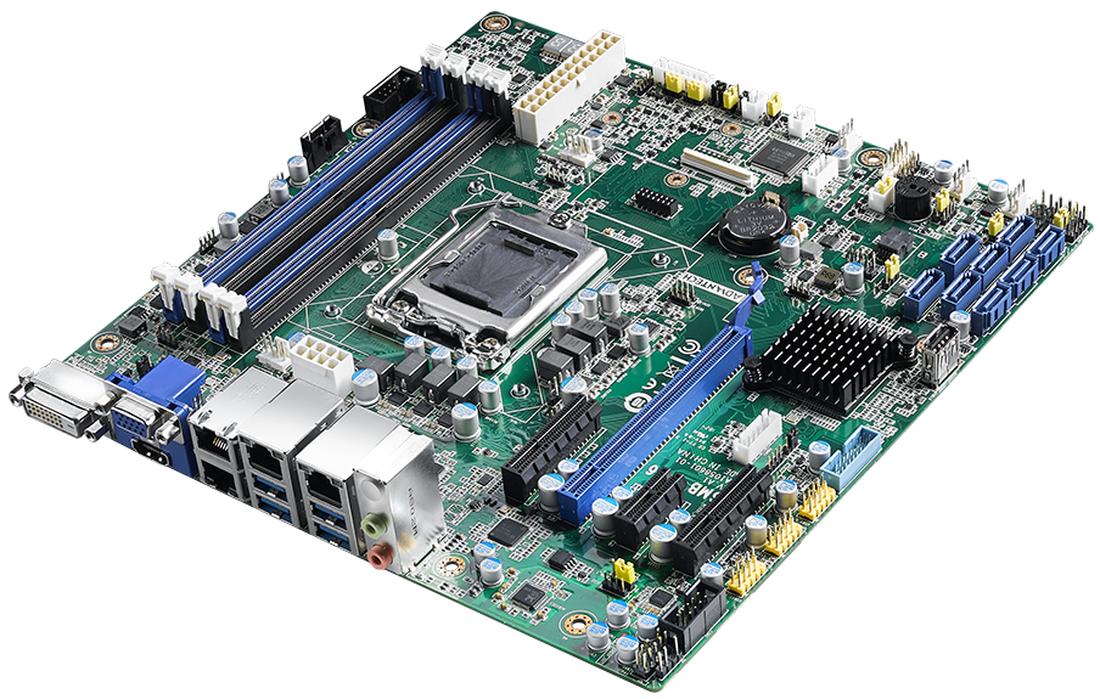

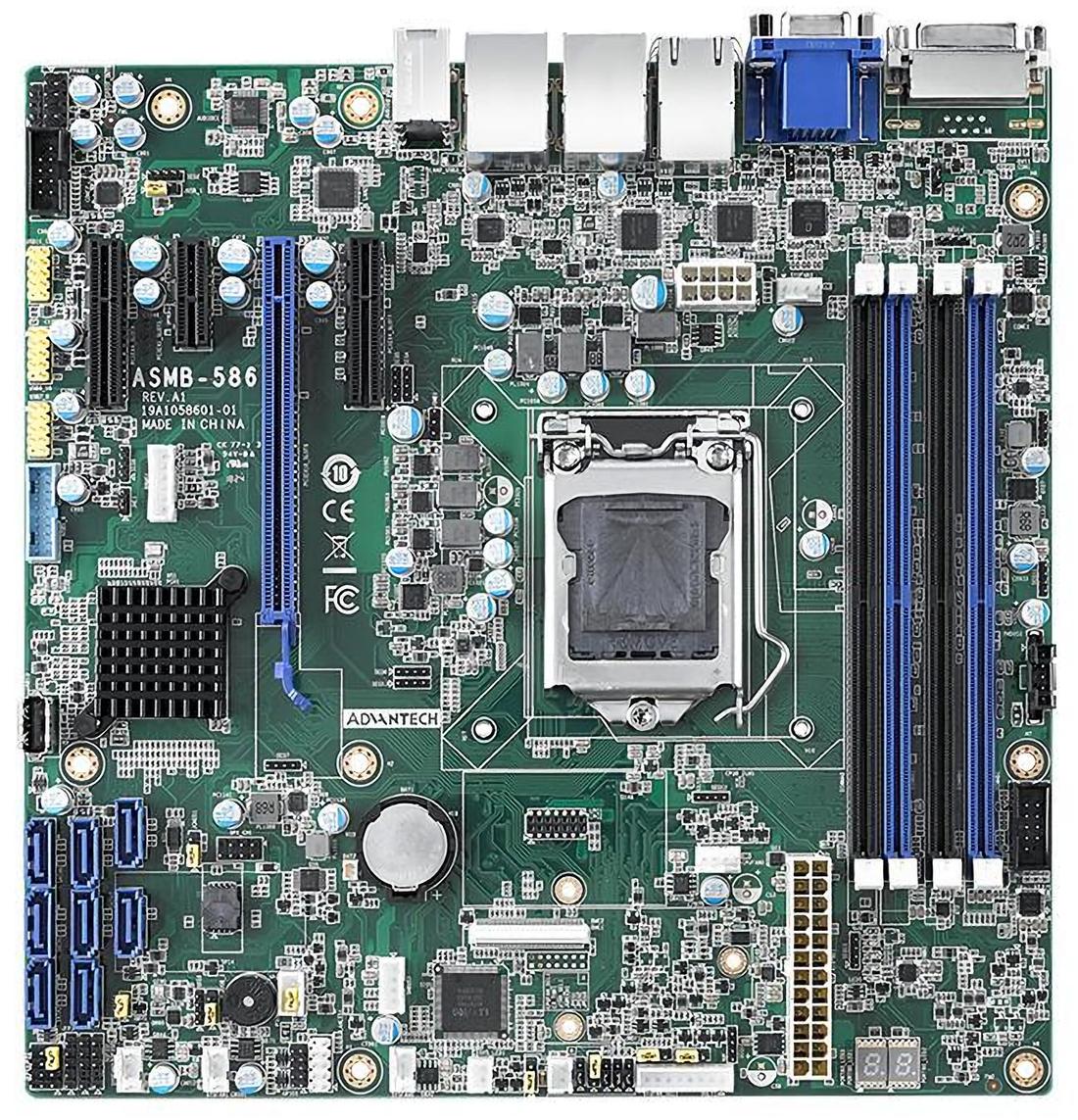

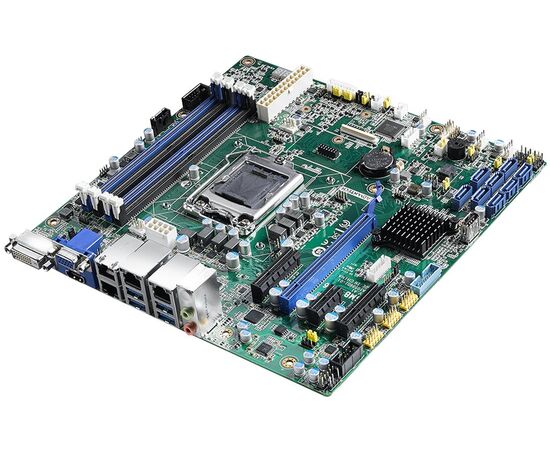

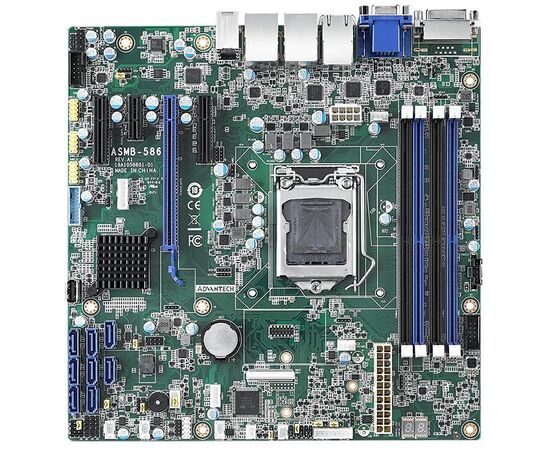

ASMB-586G4-00A1: материнская плата Advantech

Описание

Серверная мат. плата MicroATX для Core i Gen.8/9 / Xeon E-21xx/22xx (LGA1151/C246), до 128GB RAM, VGA +DVI-D +HDMI, 4×GbE, 8×SATA, до 13×USB, 1×PCIe(x16), 2×PCIe(x4), 1×PCIe(x1)

Характеристики материнской платы ASMB-586G4-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.8/9 (Coffee Lake)
Intel Xeon E Gen.9 (Coffee Lake)

Сокет процессора

LGA1151

Чипсет

Intel C246

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2666 МГц ECC / non-ECC

Максимальный объем ОЗУ

128 GB

Видеоконтроллер

Intel HD Graphics

Интерфейсы видео

DVI-D (1920×1200) ,
HDMI (4096×2160) ,
VGA (1920×1200)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×8

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (4 порта)

Порты Gigabit TX

4

Контроллер Ethernet

Intel i210AT ×3 ,
Intel i219LM

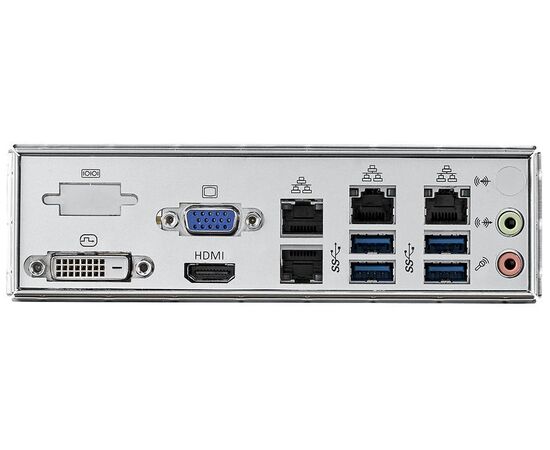

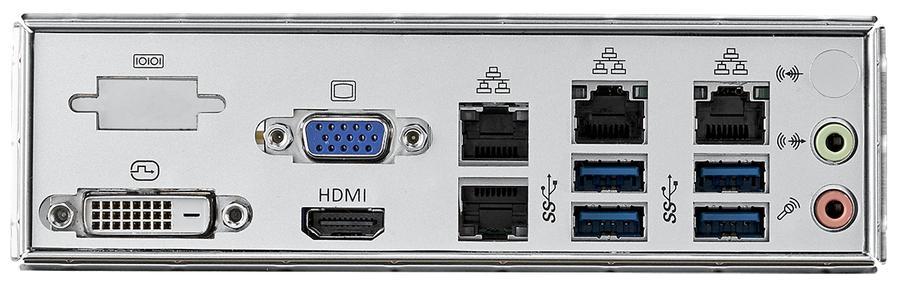

Порты ввода-вывода

Последовательные порты

RS-232 (2 порта)

Порты USB

USB 3.1 (2 порта)
USB 3.1 Gen.2 (4 порта)
USB 2.0 (7 портов)

Другие порты

GPIO (8 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

PCIe.x1 ×1
PCIe.x16 ×1
PCIe.x4 ×2

Распределение слотов

Слот 1

−

Слот 2

−

Слот 3

−

Слот 4

PCIe x4 Gen.3 (link x4)

Слот 5

PCIe x1 Gen.3 (link x1)

Слот 6

PCIe x16 Gen.3 (link x16)

Слот 7

PCIe x4 Gen.3 (link x4)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

MicroATX

Модификация

с Audio

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (ASMB-586_DS_072321_20210723.pdf, 419 Kb) [Скачать]
