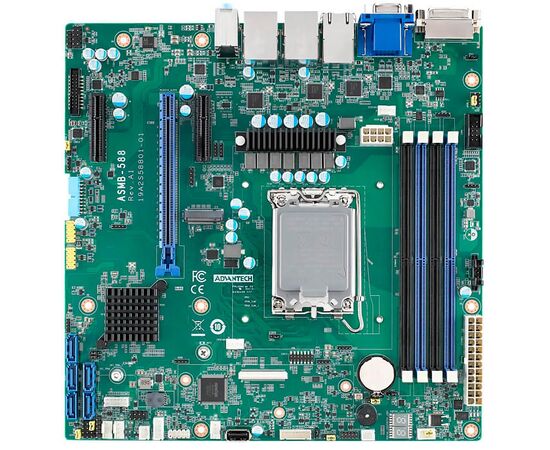

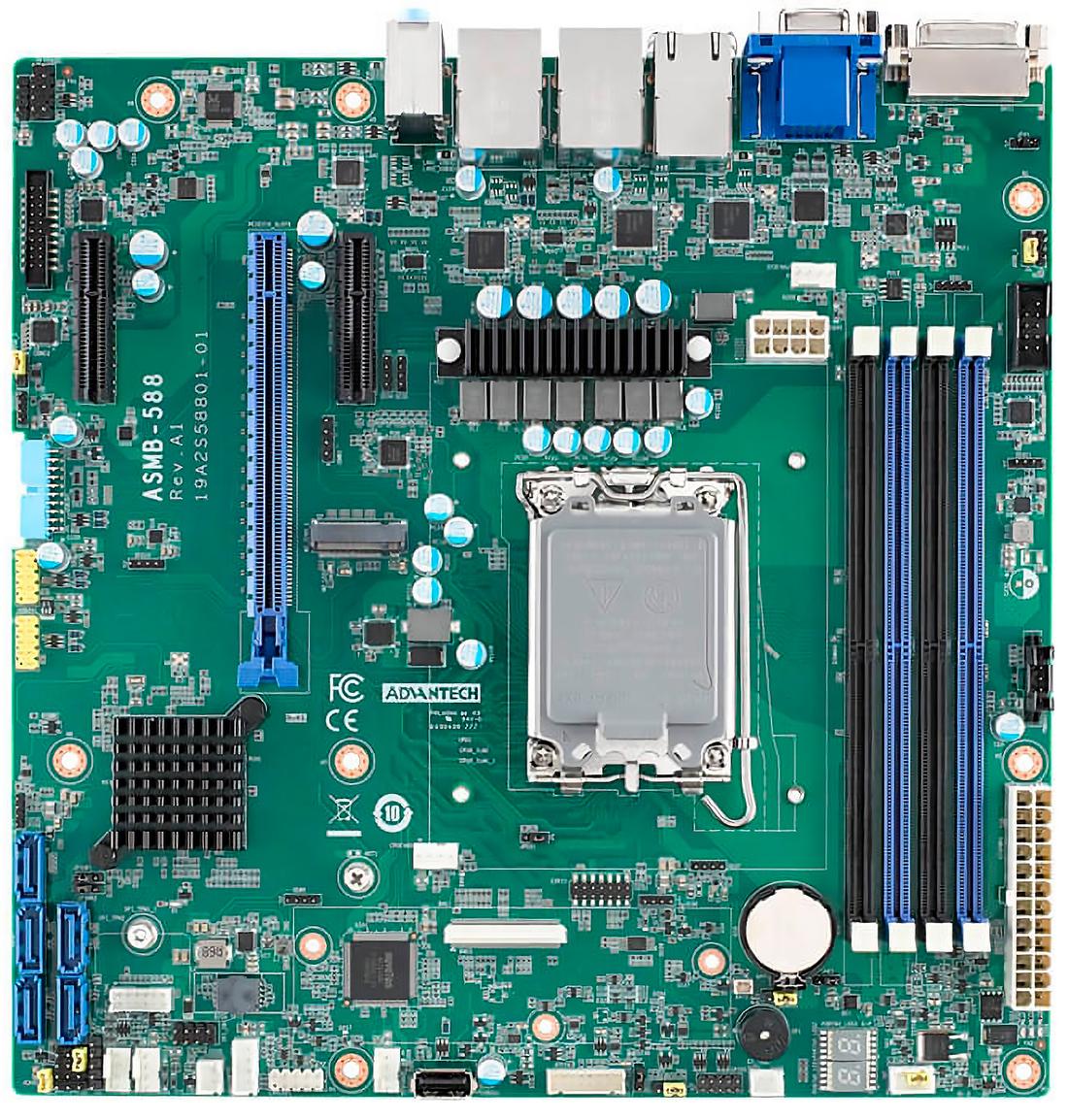

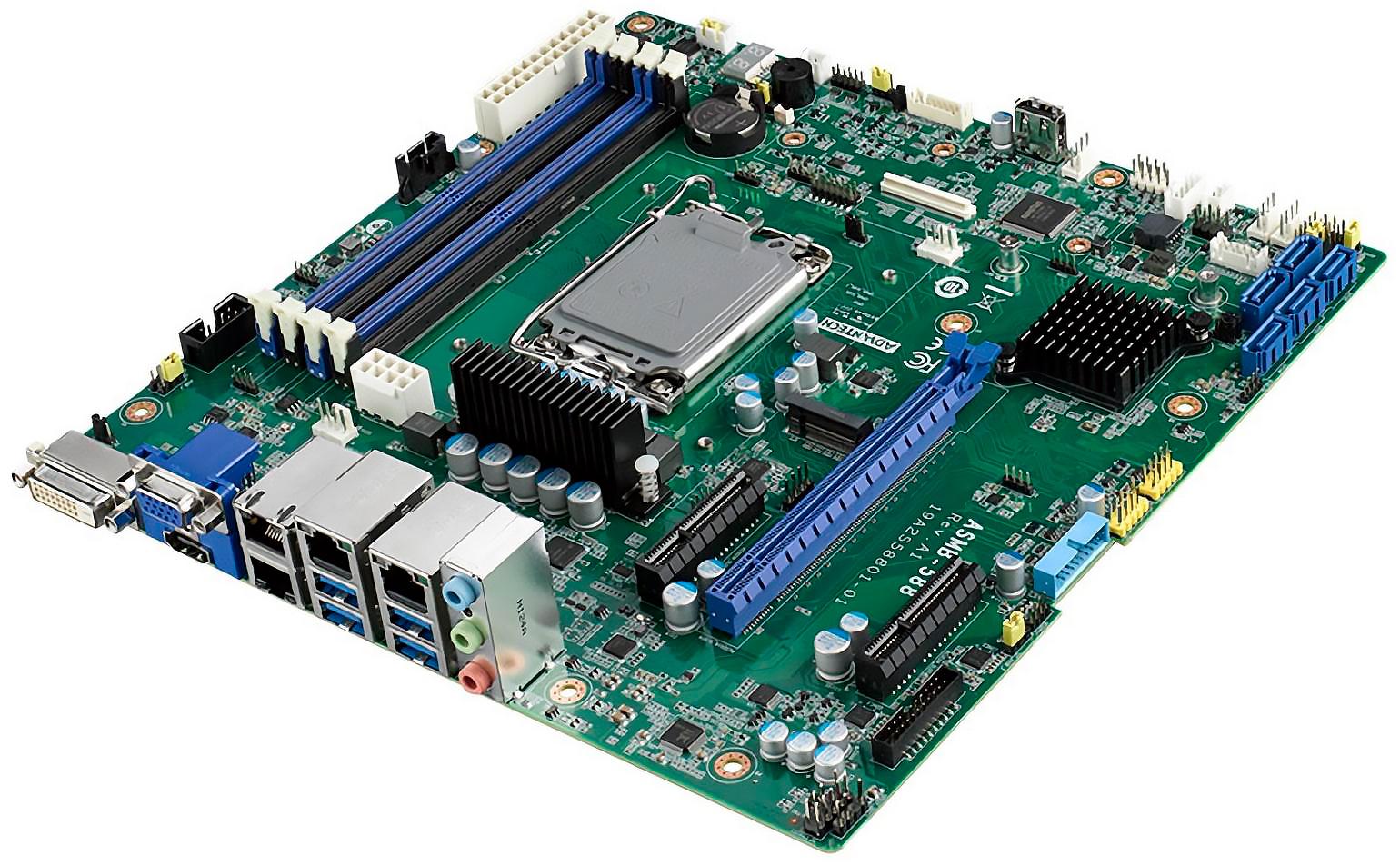

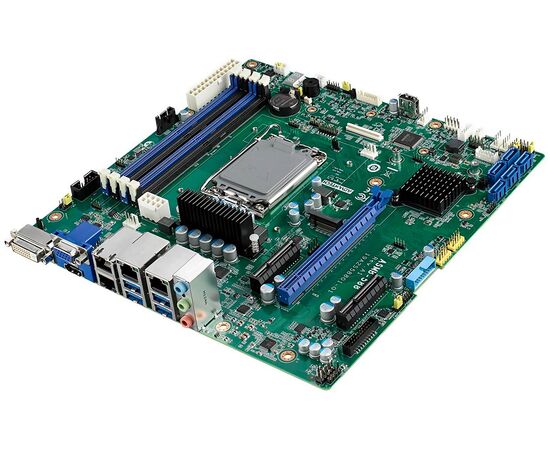

ASMB-588G4-00A1: материнская плата Advantech

Описание

Серверная мат. плата MicroATX для Core i Gen.12 (LGA1700/W680), 4×UDIMM DDR5 до 128GB, VGA+DVI-D+HDMI, 4×GbE, 5×SATA3 (RAID), 3×COM, до 11×USB, M.2 M-key 2280, 1×PCIe(x16), 2×PCIe(x4)

Характеристики материнской платы ASMB-588G4-00A1

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.12 (Alder Lake)

Сокет процессора

LGA1200

Чипсет

Intel W680

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR5 4400 МГц (ECC/non-ECC)

Максимальный объем ОЗУ

128 GB

Видеоконтроллер

Intel HD Graphics

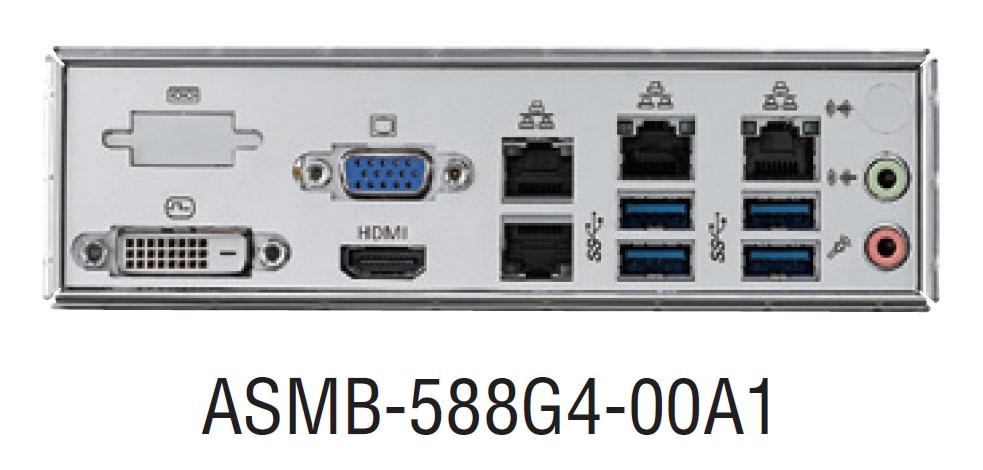

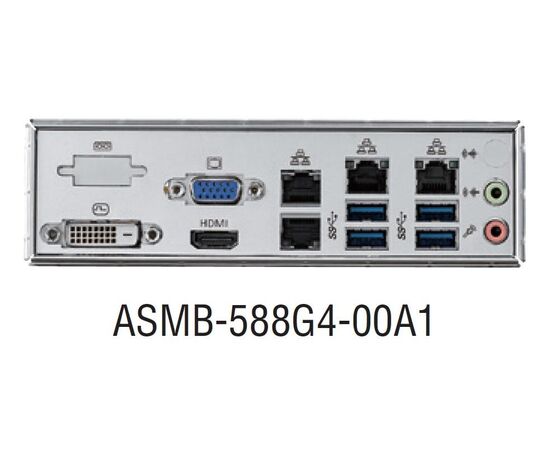

Интерфейсы видео

DVI-D (1920×1200) ,
HDMI (4096×2160) ,
VGA (1920×1200)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

M.2 M-key 2280 ×1
SATA3 ×5

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (4 порта)

Порты Gigabit TX

4

Контроллер Ethernet

Intel i210AT ×3 ,
Intel i219LM ×1

Порты ввода-вывода

Последовательные порты

RS-232 (3 порта)

Порты USB

USB 3.2 (2 порта)
USB 3.2 Gen.2 (4 порта)
USB 2.0 (5 портов)

Другие порты

GPIO (8 каналов)

Расширение

Слоты расширения

M.2 M-key 2280 ×1
PCIe.x16 ×1
PCIe.x4 ×2

Распределение слотов

Слот 1

−

Слот 2

−

Слот 3

−

Слот 4

PCIe x4 Gen.4 (link x4)

Слот 5

−

Слот 6

PCIe x16 Gen.5 (link x16)

Слот 7

PCIe x4 Gen.4 (link x4)

Питание

Напряжение питания

ATX

Сервисные функции

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

MicroATX

Габаритные размеры

244 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Файлы для скачивания

Спецификация (ASMB-588_DS_100622_20221007.pdf, 424 Kb) [Скачать]
