ASMB-785G4-00A1E: материнская плата Advantech

Описание

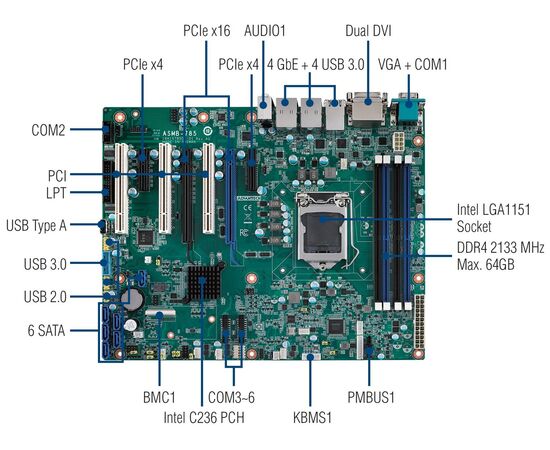

Серверная мат. плата ATX для Xeon E3 v5/6 и Core i Gen.6/7 (LGA1151/C236), 4×UDIMM до 64GB, VGA+2×DVI-D, 4×GbE, 6×SATA, до 13×USB, 2×PCIe(x16), 2×PCIe(x4), 3×PCI

Характеристики материнской платы ASMB-785G4-00A1E

Бренд (изготовитель)

Advantech

Тип

материнская плата

Особенности

Система

Платформа

Intel Core i Gen.7 (Kaby Lake)
Intel Core i Gen.6 (Skylake)
Intel Xeon E3 v6 (Kaby Lake)
Intel Xeon E3 v5 (Skylake)

Сокет процессора

LGA1151

Чипсет

Intel C236

Установленное ОЗУ

нет

Разъем ОЗУ

DIMM ×4

Тип ОЗУ

DDR4 2400 МГц ECC / non-ECC

Максимальный объем ОЗУ

64 GB

Видеоконтроллер

Intel HD Graphics

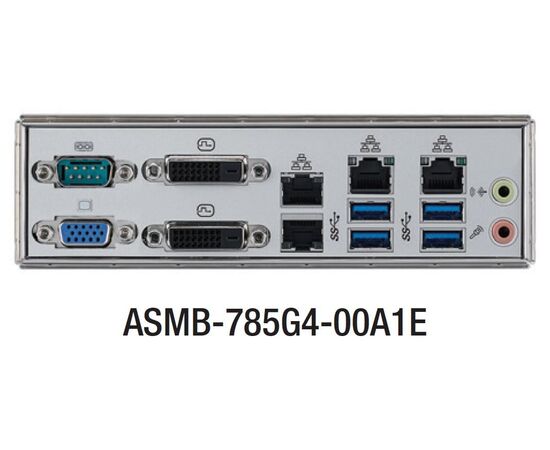

Интерфейсы видео

DVI-D (1920×1200) ×2 ,
VGA (1920×1200)

Аудиовыходы

Line-out, Mic-in

Хранение данных

Типы накопителей

SATA3 ×6

Поддержка RAID

0, 1, 5, 10

Сетевые интерфейсы

Порты Ethernet

10/100/1000 TX (4 порта)

Порты Gigabit TX

4

Контроллер Ethernet

Intel i210AT ×3 ,
Intel i219LM

Порты ввода-вывода

Последовательные порты

RS-232 (6 портов)

Порты USB

USB 2.0 (7 портов)
USB 3.0 (6 портов)

Другие порты

GPIO (8 каналов)
PS/2 клав/мышь

Расширение

Слоты расширения

PCI ×3
PCIe.x16 ×2
PCIe.x4 ×2

Распределение слотов

Слот 1

PCI (32 бит, 33 МГц)

Слот 2

PCIe x4 Gen.3 (link x4)

Слот 3

PCI (32 бит, 33 МГц)

Слот 4

PCIe x16 Gen.3 (link x8)

Слот 5

PCI (32 бит, 33 МГц)

Слот 6

PCIe x16 Gen.3 (link x8 или x16)

Слот 7

PCIe x4 Gen.3 (link x4)

Питание

Напряжение питания

ATX

Сервисные функции

Удаленное управление

IPMI (нужен доп. модуль IPMI-1000)

Сторожевой таймер

1…255 c, программируемый

Конструктивное исполнение

Форм-фактор

ATX

Габаритные размеры

305 × 244 мм

Условия эксплуатации

Рабочая температура

0…+60°C

Найти похожие

Отзывы о продукте

Отзывы не найдены

Материнская плата ATX для промышленного сервера на Core I Gen.6/7 /Xeon E3-1200 v5/6 (C236, LGA1151) с 4×LAN, 6×COM, 2×DVI
