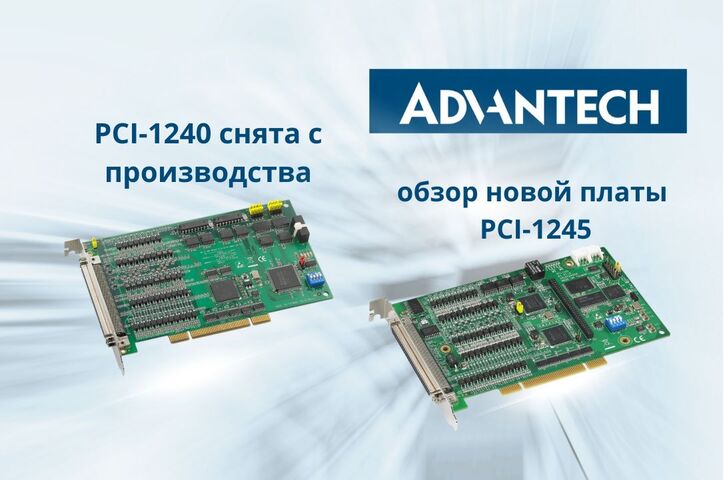

Advantech PCI-1240U снята с производства: чем заменить? Обзор платы PCI-1245

Плата PCI-1240U много лет отработала стандартом для недорогих систем импульсного управления шаговыми и сервоприводами на шине PCI. Плата простая, предсказуемая, с понятным набором функций — собственно, поэтому её так долго ставили в станки, упаковочные линии и лабораторные стенды. Но статус EOL есть статус EOL: закупить новую партию уже нельзя, а Advantech в качестве замены предлагает не клон старой платы, а плату следующего поколения — PCI-1245.

Новая аппаратная часть

PCI-1240U построена вокруг микросхемы NOVA MCX314 — специализированного ASIC с фиксированной логикой. Всё, что могла делать плата, было зашито в кремний ещё на этапе разработки чипа, и расширить этот функционал программно было невозможно.

В PCI-1245 логику формирования траектории и обработки осей отдали связке DSP и FPGA. На практике это означает, что часть возможностей, для которых у старой платы просто не было аппаратных ресурсов — буферизация профилей движения, электронный кулачок, компарация позиции с большим буфером — здесь появляется не потому, что впаяли более дорогой чип, а потому что архитектура это позволяет.

Скорость и точность отработки движения

Разница в частоте входа энкодера на порядок — это не абстрактная цифра в даташите. На старой плате она становилась узким местом при работе с высокоразрешающими энкодерами и быстрыми линейными приводами: частота попросту не позволяла считать реальную скорость перемещения без потерь. На PCI-1245 этого ограничения нет.

Буфер траекторий — новая функция, которой не было в PCI-1240U

DSP платы держит буфер на 10 000 точек для планирования траектории. Профиль движения можно загрузить заранее, а не гонять команды в реальном времени с хост-компьютера — это снижает зависимость плавности отработки от загрузки ОС и джиттера драйверов Windows, с чем регулярно сталкивались на PCI-1240U при сложных многоосевых профилях.

Функциональность интерполяции расширена, а не ограничивается повышением качества обработки

У PCI-1240U — линейная интерполяция на 2–3 оси и круговая на 2 оси. У PCI-1245 линейная интерполяция дотянута до 4 осей одновременно, и добавлена винтовая (геликоидальная) интерполяция в плоскости X-Y с движением по оси Z. Для координатного перемещения инструмента и 3D-обработки это не косметическое расширение, а функция, которой раньше просто не существовало в этом классе плат Advantech.

Функции E-Gear и E-CAM

Две функции, которых у PCI-1240U нет вовсе:

• E-Gear — электронный редуктор, синхронизация осей по заданному передаточному отношению без механического редуктора;
• E-CAM — электронный кулачок с буфером профиля на 256 точек прямо в памяти DSP, актуальный для упаковочного и полиграфического оборудования, где требуется синхронизация с внешним валом.

Сравнение позиции и режима gantry

PCI-1245 умеет сравнивать текущую позицию с заданной и генерировать триггер на частоте до 100 кГц, с буфером до 100 000 точек — удобно для синхронизации с камерой, лазером или клапаном по координате, а не по времени. Отдельно появился режим gantry — управление сдвоенным приводом одной оси по полузамкнутому контуру, то есть штатная поддержка порталов с двумя параллельными двигателями на одну координату. На PCI-1240U это приходилось решать внешней электроникой или прикладном ПО.

Входы/выходы теперь настраиваемые

Каналы RDY/LTC на вход и SVON/CMP/CAM-DO/ERC на выход в PCI-1245 можно программно переключить в режим обычного цифрового I/O общего назначения. То есть плата подстраивается под задачу, а не наоборот — раньше распиновка была жёстко закреплена за конкретными сигналами.

Дополнительные возможности

Аппаратный вход аварийного останова, сторожевой таймер, защёлкивание позиции по ORG и index-сигналу энкодера, программируемые прерывания. По отдельности каждая функция не выглядит революционной, но вместе они снимают часть задач, которые раньше решались

Перенос существующего ПО

Хорошая новость для тех, кто эксплуатирует парк на PCI-1240U: фирменная утилита конфигурации и драйверы для новой линейки (PCI-1245/1245V/1245E/1265) официально поддерживают и старые модели — PCI-1220U и PCI-1240U. Интерфейс диагностики и настройки знакомый, а не переписанный с нуля, что заметно снижает порог входа при апгрейде.

Производство и сертификация

PCI-1240U — EOL, гарантийная и сервисная поддержка со временем сойдёт на нет, докупить платы под расширение линии уже нельзя.

PCI-1245 в серийном производстве, сертифицирована по CE, KC и RoHS — это имеет значение и для регуляторных требований, и для планирования закупок.
