Обзор промышленного монитора FPM-215W

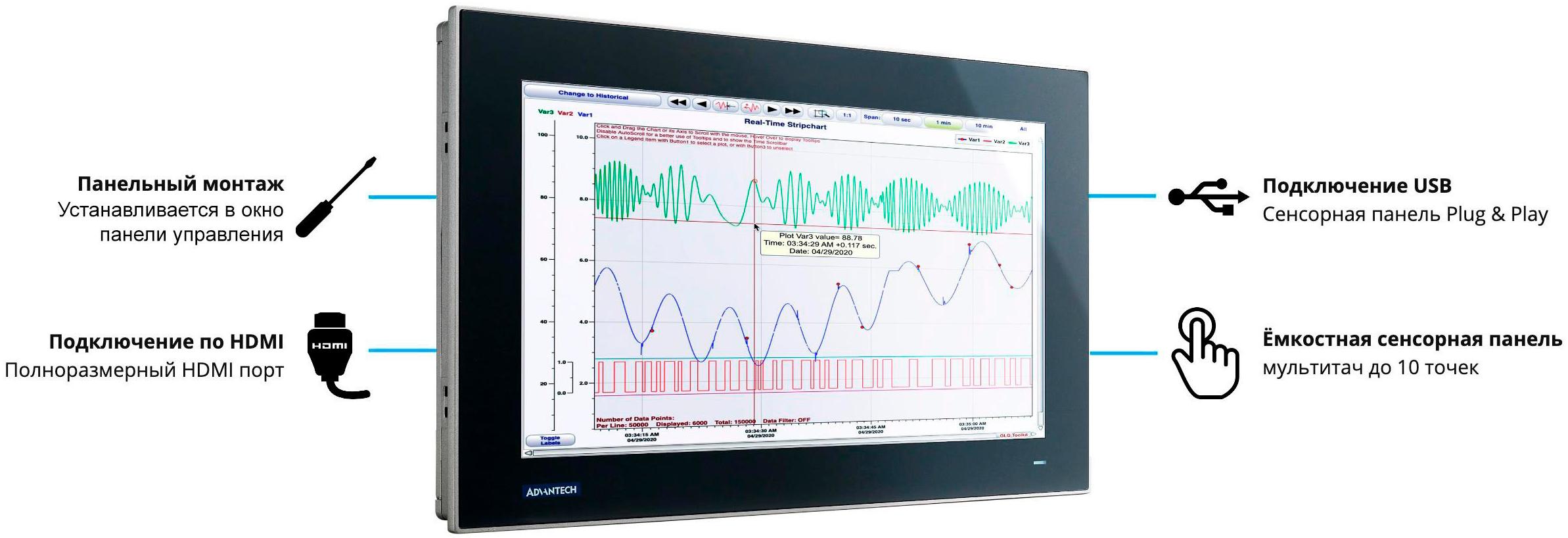

Монитор FPM-215W производства компании Advantech предназначен для установки во встраиваемые системы, терминалы человеко-машинного интерфейса, для управления технологическими процессами. Оснащен встроенной сенсорной панелью ёмкостного типа с поддержкой мультитач.

Цельная конструкция лицевой панели защищает от проникновения влаги и загрязнений внутрь корпуса. Монитор может использоваться как пользовательский терминал в информационных киосках с высокой нагрузкой. Сенсорная панель подключается по стандартному интерфейсу USB, определяется как HID-устройство и работает без драйверов в большинстве операционных систем.

В статье мы протестируем монитор, рассмотрим, как подключается сенсорная панель и варианты крепления монитора.

Герметичная лицевая панель

FPM-215W имеет цельную лицевую поверхность без отверстий и выступов, благодаря чему защищен от проникновения жидкости и загрязнений через поверхность экрана. Такая конструкция позволяет легко удалять загрязнения с экрана и предотвращает скопление загрязнений в углах, как это происходит с обычными бытовыми мониторами.

Технические характеристики

• Сенсорная панель: ёмкостная (мультитач до 10 одновременных точек).
  Подключение по USB
• Разрешение: 1366 × 768
• Соотношение сторон: 16:9
• Интерфейс видеосигнала: HDMI
• Питание: 12V

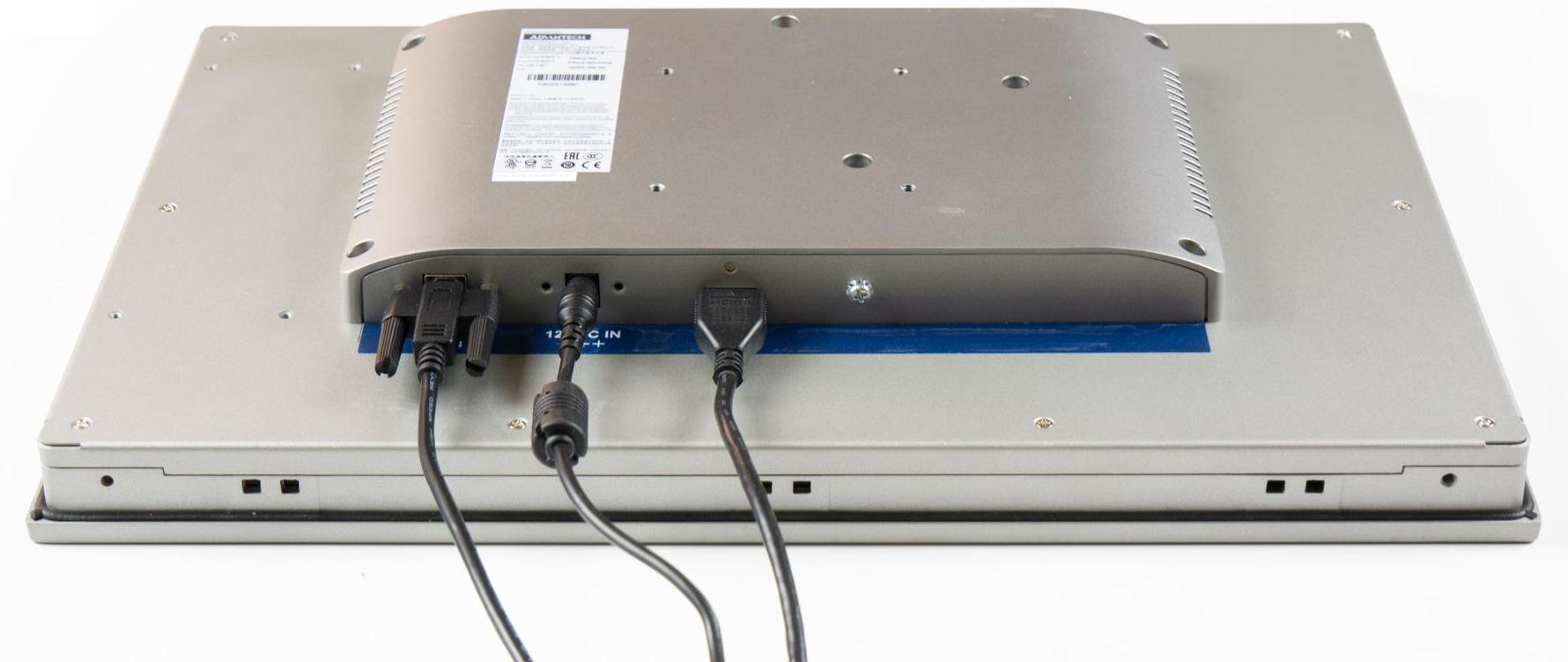

Монитор поставляется со всеми необходимыми для работы комплектующими. Комплект поставки включает: сам монитор, USB-B на USB-A кабель для подключения сенсорного экрана (с винтовым креплением), полноразмерный HDMI кабель, блок питания, а также набор креплений для установки монитора в монтажное окно.

Дополнительно можно заказать монтажную скобу 1960073687N001 для крепления блока питания на корпусе монитора сзади.

Сенсорная панель

Сенсорная панель подключается к компьютеру как отдельное устройство через USB и работает независимо от монитора. Для удобства, она определяется как HID устройство и на большинстве операционных систем работает сразу без установки драйверов. Поддерживаются операционные системы Windows, macOS, Linux, Android.

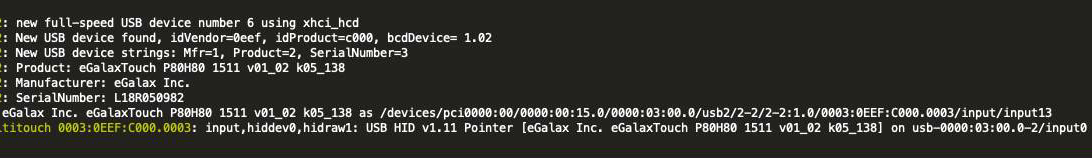

Так устройство определяется при подключении к операционной системе Linux, на скриншоте ниже сообщения dmesg:

Крепление

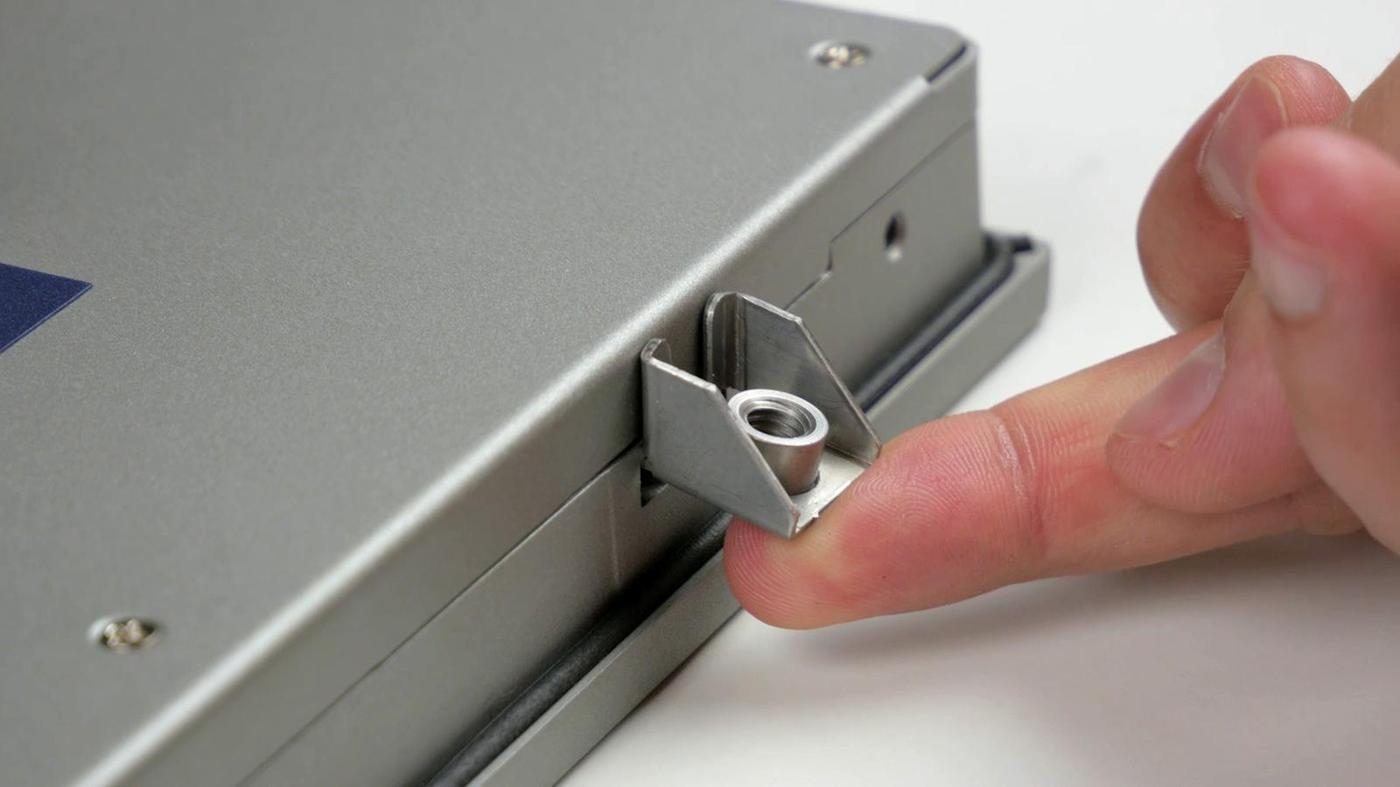

Монитор может быть установлен в монтажное окно панели управления размером 412.4 × 261.7 мм. Для этого используются специальные прижимные скобы, устанавливающиеся в отверстия по периметру монитора. Резиновый уплотнитель на бортике препятствует проникновению загрязнений за рабочую поверхность.

Также на задней крышке имеются отверстия для стандартного крепления VESA 75×75 мм под винты М4.

Опционально к монитору можно заказать монтажный адаптер FPM-1000T-SMKE, с помощью которого его можно подвесить на стену или установить на стол.

Заключение

Монитор FPM-215W легко может быть интегрирован в любые промышленные системы. Не требует сложной настройки благодаря сенсорной панели Plug-and-Play. Различные варианты креплений позволяют устанавливать монитор в самые разные конфигурации, от заподлицо в панели управления до установки на стол.

Источник: Advantech
