Промышленные управляемые коммутаторы Ethernet серии EX61000A

Q: Отличительные особенности коммутаторов EX61000A

Гибкость подключения 8 портов 10/100BASE-TX/FX/SFP в сочетании с 2 портами Gigabit-SX/LX/SFP Отказоустойчивое исполнение Диапазон рабочих температур от −10 до +60°C для промышленных условий эксплуатации Прочный корпус в безвентиляторном исполнении Резервирование управляющей микропрограммы Автоматическое восстановление микропрограммы в случае сбоя из резервного образа флэш-памяти

Q: Функции управления

Interface CLI, Telnet and Web Browser SNMP v1/v2c/v3 Firmware and configuration upgrade and backup via TFTP Supports DHCP Server/Client RMON (Remote Monitoring): group 1, 2, 3, 9 Port mirroring: TX/RX and both NTP (Network Time Protocol) time synchronization IEEE 802.1ab LLDP (Link Layer Discovery Protocol) IPv4/IPv6

Q: Функции безопасности

MAC address filtering Enable/Disable port Storm control (Broadcast and multicast types) IEEE 802.1x LAN access control Remote authentication through RADIUS and TACACS+ SSH for CLI and Telnet security SSL for web security Multi-level user account/password against unauthorized configuration System log (Remote/Local)

Q: Приоритизация трафика (QoS)

Priority Queues: 4 queues per port Traffic classification based on IEEE 802.1p CoS, DSCP, WRR (Weighted Round Robin) and strict mode Rate Limiting (Ingress/Egress)

Q: Функции Layer 2

Auto-negotiation for port speed and duplex mode Flow Control IEEE 802.3x full duplex mode Back-Pressure half duplex mode Redundant Protocol IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) EtherWAN's Alpha-Ring network fault recovery ( VLANs Port-based VLANs IEEE 802.1Q Tag VLANs (128 groups, 4096 VID) GVRP (GARP VLAN Registration Protocol) GMRP (GARP Multicast Registration Protocol) Link Aggregation Static Trunk (2 groups, support MAC base) IEEE 802.3ad Link Aggregation Control Protocol IGMP Snooping v1/v2/v3

Главная/Каталог/Промышленные сети/Коммутаторы Ethernet/Управляемые коммутаторы L2/Серия EX61000A

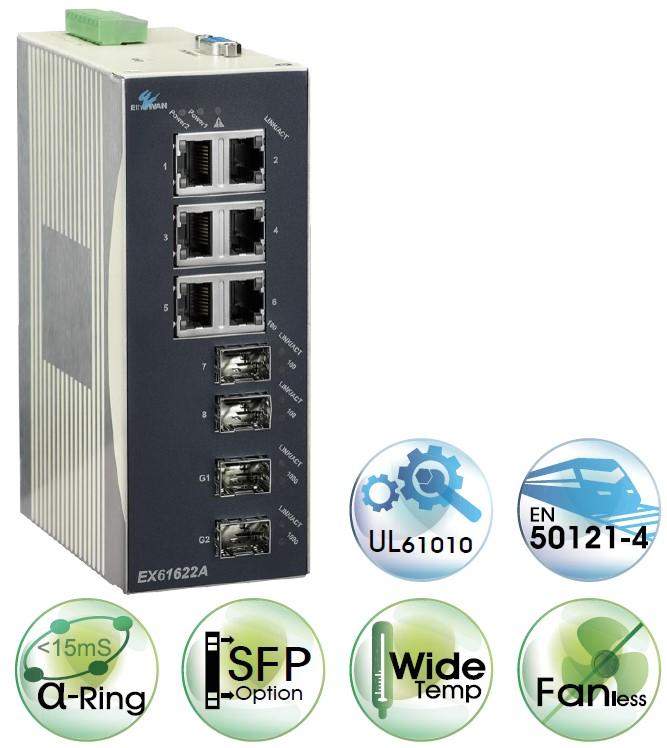

Коммутаторы EtherWAN серии EX61000A представляет собой промышленную полностью управляемую 10-портовую коммутационную платформу, которая сочетает в себе высокую производительность с надежными и безопасными функциями управления, необходимыми для критически важных и жестких условий.

Серия EX61000A оснащена восемью портами Fast Ethernet 10/100BASE (в комбинациях: 8TX; 6TX + 2FX; 4TX + 4FX) в сочетании с двумя гигабитными портами, которые могут быть как медными (10/100/1000Base-T), так и стационарными оптическими 1000Base-SX или LX, а также слотами Gigabit SFP с поддержкой DDM (digital diagnostic monitoring). Монтируемая на DIN-рейку, серия коммутаторов EX61000A оснащена протоколом самовосстановления сети EtherWAN Alpha-Ring, который обеспечивает время восстановления менее 15 мс, что делает его идеальным для приложений, не допускающих прерываний связи.

Благодаря поддержке как IPv4, так и IPv6, функции управления включают безопасность портов, отслеживание IGMP-трафика, VLAN, протоколы GARP и LACP. Управление осуществляется через веб-браузер, консольные интерфейсы Telnet, SNMP, RMON, TFTP и RS-232.

На коммутаторы серии EX61000A распространяется пожизненная гарантия изготовителя.

Спецификация EX61000A

Отличительные особенности коммутаторов EX61000A

Гибкость подключения

8 портов 10/100BASE-TX/FX/SFP в сочетании с 2 портами Gigabit-SX/LX/SFP

Отказоустойчивое исполнение

Диапазон рабочих температур от −10 до +60°C для промышленных условий эксплуатации
Прочный корпус в безвентиляторном исполнении

Резервирование управляющей микропрограммы

Автоматическое восстановление микропрограммы в случае сбоя из резервного образа флэш-памяти

Функции управления

Функции безопасности

Приоритизация трафика (QoS)

Функции Layer 2

Карта заказа коммутаторов серии EX61000A

Конфигуратор модели коммутатора серии EX61000A:

EX61802A-0YB — 8 портов 10/100BASE-TX + 2 порта Gigabit
EX61620A-X0B — 6 портов 10/100BASE-TX + 2 порта 100BASE-FX
EX61622A-XYB — 6 портов 10/100BASE-TX + 2 порта 100BASE-FX + 2 порта Gigabit
EX61440A-X0B — 4 порта 10/100BASE-TX + 4 порта 100BASE-FX

X — тип оптических портов 100BASE-FX:

1 — Multi Mode 1300нм (SC) – 2 км
2 — Multi Mode 1300нм (ST) – 2 км
A — Single Mode 1310нм (SC) – 20 км
B — Single Mode 1310нм (SC) – 40 км
V — 100BASE-SFP с поддержкой DDM

Y — тип Gigabit портов:

1 — 10/100/1000BASE-TX
3 — Milti Mode 1000BASE-SX 850нм (SC) – 550 м
4 — Multi Mode 1000BASE-LX 1310нм (SC) – 2 км
5 — Multi Mode 1000BASE-SX 850нм (ST) – 550 м
A — Single Mode 1000BASE-LX 1310нм (SC) – 10 км
B — Single Mode 1000BASE-LX 1310нм (SC) – 20 км
R — Single Mode 1000BASE-BX (SC) WDM типа A (TX:1310nm / RX:1550nm) – 20 км
S — Single Mode 1000BASE-BX (SC) WDM типа B (TX:1550nm / RX:1310nm) – 20 км
V — 100/1000BASE-SFP c поддержкой DDM

Дополнительные принадлежности:

KP-AA96-480 — монтажные кронштейны для крепления на панель/стену
KR-BK71000 — монтажные кронштейны для крепления в 19"-стойку

L2 коммутатор 6×100TX + 2×100FX SM 20км SC

EX61620A-A0B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 4×100TX + 4×100FX MM 2км SC

EX61440A-10B

Промышленный управляемый коммутатор Ethernet, 4 порта 10/100TX + 4 порта 100FX MM 2км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 8×100TX + 2×Gigabit SFP

EX61802A-0VB

Промышленный управляемый коммутатор Ethernet, 8 портов 10/100TX + 2 порта 100/1000Base-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX MM 2км SC

EX61620A-10B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX MM 2км SC + 2×Gigabit SFP

EX61622A-1VB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC + 2 порта 100/1000Base-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 20км SC + 2×Gigabit LX SM 10км SC

EX61622A-AAB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC + 2 порта Gigabit LX SM 10км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 20км SC + 2×Gigabit SX MM 550м SC

EX61622A-A3B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC + 2 порта Gigabit SX MM 550м SC (850 нм), монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 8×100TX + 2×Gigabit TX

EX61802A-01B

Промышленный управляемый коммутатор Ethernet, 8 портов 10/100TX + 2 порта Gigabit TX, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX MM 2км SC + 2×Gigabit SX MM 550м SC

EX61622A-13B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC + 2 порта Gigabit SX MM 550м SC (850 нм), монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 8×100TX + 2×Gigabit SX MM 550м SC

EX61802A-03B

Промышленный управляемый коммутатор Ethernet, 8 портов 10/100TX + 2 порта Gigabit SX MM 550м SC (850 нм), монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 20км SC + 2×Gigabit SFP

EX61622A-AVB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC + 2 порта 100/1000Base-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX MM 2км SC + 2×Gigabit TX

EX61622A-11B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC + 2 порта Gigabit TX, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 8×100TX + 2×Gigabit LX SM 20км SC

EX61802A-0BB

Промышленный управляемый коммутатор Ethernet, 8 портов 10/100TX + 2 порта Gigabit LX SM 20км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX MM 2км SC + 2×Gigabit SX SM 20км SC

EX61622A-1BB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC + 2 порта Gigabit LX SM 20км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 40км SC + 2×Gigabit SFP

EX61622A-BVB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 40км SC + 2 порта 100/1000Base-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100Base-SFP

EX61620A-V0B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100BASE-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 20км SC + 2×Gigabit TX

EX61622A-A1B

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC + 2 порта Gigabit TX, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 8×100TX + 2×Gigabit LX SM 10км SC

EX61802A-0AB

Промышленный управляемый коммутатор Ethernet, 8 портов 10/100TX + 2 порта Gigabit LX SM 10км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100FX SM 20км SC + 2×Gigabit LX SM 20км SC

EX61622A-ABB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX SM 20км SC + 2 порта Gigabit LX SM 20км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С

Цена по запросу

Под заказ

+ −

L2 коммутатор 6×100TX + 2×100Base-SFP + 2×Gigabit SFP

EX61622A-VVB

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100BASE-SFP + 2 порта 100/1000Base-SFP, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −10…+60°С
