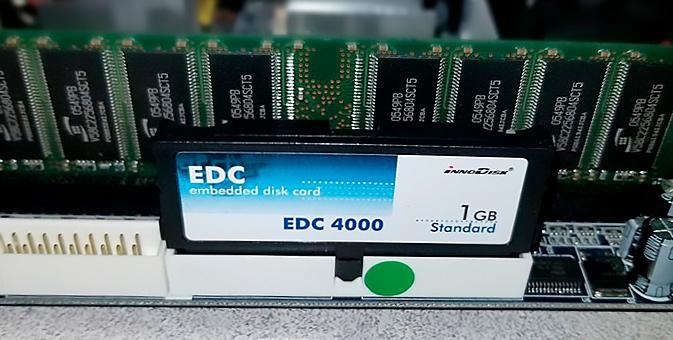

Флэш-диски EDC IDE 40 pin вставляются в стандартный разъем IDC-40 на материнской плате, предназначенный для подключения PATA-накопителей через шлейф IDE 40-pin с шагом контактов 2.54 мм.
Питание накопителя подается через входящий в комплект поставки кабель-переходник:
В случае подключения двух накопителей к одному PATA-интерфейсу, один из них должен работать в режиме Master, второй — в режиме Slave. Тип режима переключается DIP-переключателем M/S на плате флэш-диска.
По специальному заказу флэш-диски EDC могут быть оснащены DIP-переключателем защиты от записи, в этом случае накопитель может работать только в режиме чтения. Такой режим работы используется в некоторых приложениях для предотвращения модификации данных во время эксплуатации. Переключение DIP-переключателя возвращает накопитель в обычный режим работы.
