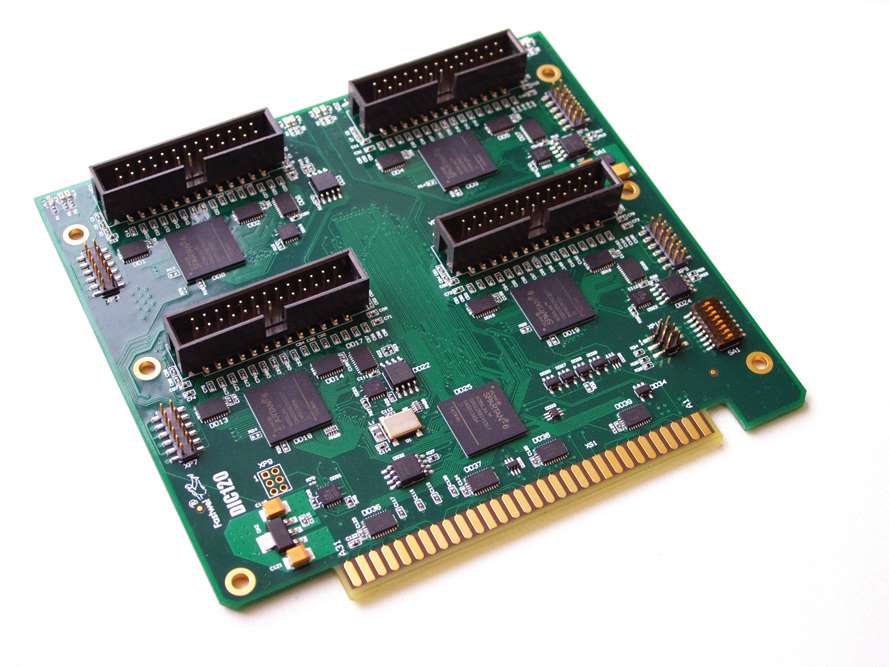

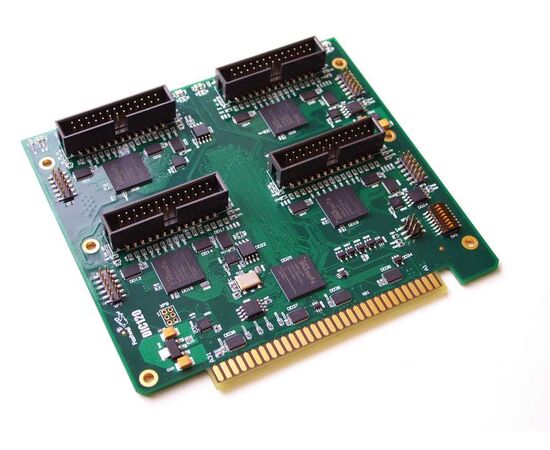

DIC120-01, плата ввода-вывода UNIO96-5 на 96 каналов

Модуль выполнен в стандарте MicroPC и предназначен для ввода/вывода 96 сигналов с логическими уровнями КМОП, TTL или расширения системных ресурсов (например, поддержки дополнительных системных таймеров или ускорения логических и арифметических операций). Модуль также может применяться для измерения частоты (длительности) и фаз сигналов, выполнения счетно-таймерных операций, формирования ШИМ сигналов, преобразования кодов, формирования временных диаграмм управления и аппаратных прерываний по событиям на входах. Модуль программно-аппаратно совместим с модулями дискретного ввода/вывода DIC110, выполненных в стандарте MicroPC и представляет собой четыре матрицы FPGA с возможностью внутрисхемного программирования (ISP), имеющих по 24 канала дискретного ввода/вывода.

• 96 каналов дискретного ввода/вывода с логическими уровнями сигналов (КМОП, ТТЛ)
• Измерение частоты (до 50 МГц) и фаз сигналов по любому каналу
• Поддержка таймеров/счетчиков импульсов
• Генерация частоты и ШИМ сигналов по любому каналу
• Преобразование кодов по любому каналу
• Формирование временных диаграмм управления (без использования ресурсов системы)
• Формирование аппаратных прерываний по событиям на входах
• Программируемый интервал времени устранения дребезга для входов (антидребезг)
• Системная шина: 8-разрядная ISA
• Четыре раздельные матрицы FPGA с Flash памятью для хранения конфигураций (прошивок)
• Возможность разработки собственных конфигураций (прошивок) FPGA
• Программная совместимость с ОС: FDOS, FreeDOS, Windows XP (Embedded), Linux 2.6

Перечень поддерживаемых конфигураций FPGA доступен на FTP-сервере

Возможности управления:

• Адресация модуля («legacy» - как у DIC110, «index» - порт адреса, порт данных);
• Программирование прерываний;
• Идентификация модуля (кода схем матриц FPGA);
• Возможность программирования схемы модуля в системе (ISP)
