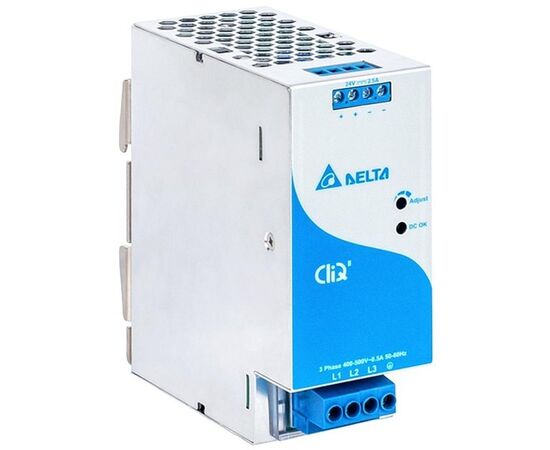

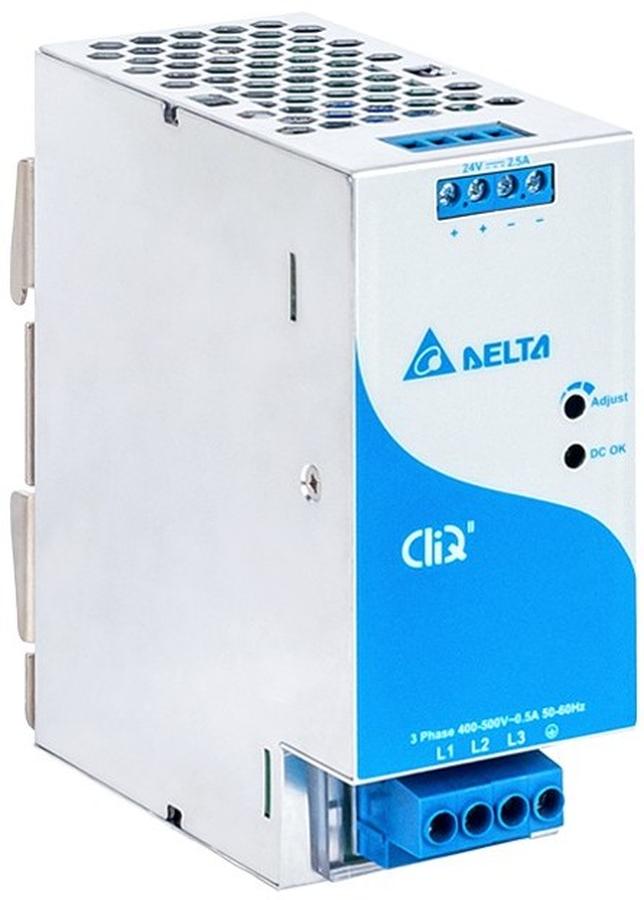

3φ блок питания 24В 60Вт на DIN-рейку с ATEX

Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.

 — защита от попадания твердых объектов;
 — защита от проникновения жидкостей.

Защита от проникновения твердых объектов
0	Защита отсутствует
1	Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки
2	Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы
3	Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода
4	Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов
5	Защита от ограниченного проникновения пыли (без вредных отложений)
6	Полная защита от проникновения пыли

Защита от попадания жидкостей
0	Защита отсутствует
1	Защита от вертикально падающих водяных капель
2	Защита от падающих водяных капель под углом 15° от вертикали
3	Защита от прямого распыления влаги под углом до 60° от вертикали
4	Защиты от водяных брызг из любого направления
5	Защита от водяных струй низкого давления из любого направления
6	Защиты от водяных струй воды высокого давления из любого направления
7	Защита при погружении на глубину до 1 м
8	Защита при длительном погружении под давлением (дополнительно указывается глубина)

IP69K

IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.

NEMA 250

Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:

• возможность использования в помещениях и вне их,
• способность работы при обледенении, в том числе подвижных механизмов,
• коррозионную стойкость,
• стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.

Примерная защита корпусов для применения в помещениях по NEMA 250-2020:

Обеспечивается защита от воздействий	Степень защиты NEMA
	1	2	4	4X	5	6	6P	12	12K	13
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные)
Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные)
Брызги и струи воды
Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования
Разбрызгиваемые нефтепродукты и охлаждающие жидкости
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная защита корпусов для применения внутри и снаружи помещений по NEMA 250-2020:

Обеспечивается защита от воздействий	Степени защиты NEMA
	3	3X	3R	3RX	3S	3SX	4	4X	6	6P
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения
Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения
Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные)
Брызги и струи воды
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная таблица соответствия для перевода из NEMA в IP (но не наоборот!):

NEMA	IP20	IP30	IP22	IP24	IP32	IP34	IP61	IP63	IP64	IP65	IP66	IP67	IP68
1
2
3, 3X
3R, 3RX
3S, 3SX
4, 4X
5
6
6P
12, 12K
13

MTBF — среднее время наработки на отказ (Mean Time Between Failures). В физическом смысле это время, по истечении которого надежность устройства снижается до 36,8%.

Надежность устройства по истечении определенного времени работы можно определить как:

T — продолжительность работы устройства в часах;
2,718 — число Эйлера (обозначается буквой e).

Например, надежность устройства, имеющего MTBF 1 000 000 часов за время его работы 3 года (3*365д*24ч = 26280 часов) составит:

Это говорит о том, что к трем годам непрерывной работы вероятность отказа устройства составит 2,6%, или из 100 устройств по истечении трех лет 97 будут исправны, а 3 — могут выйти из строя.
