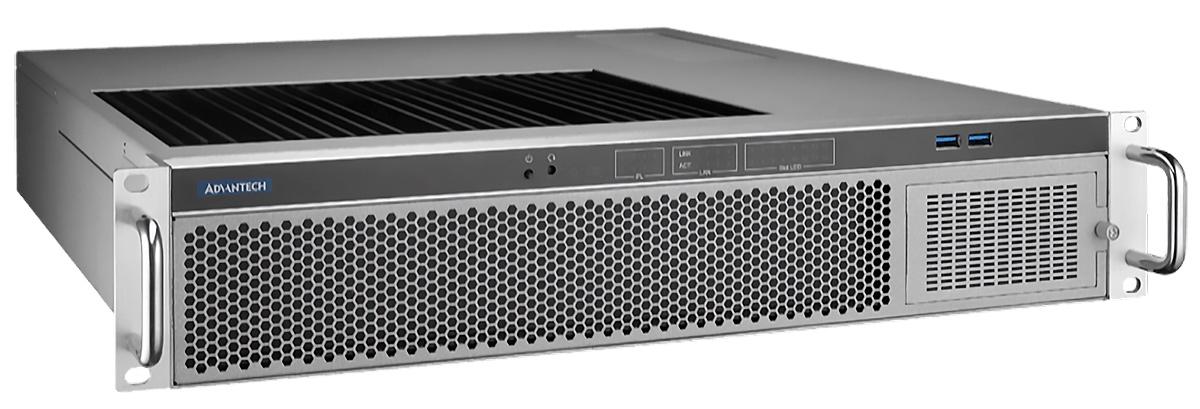

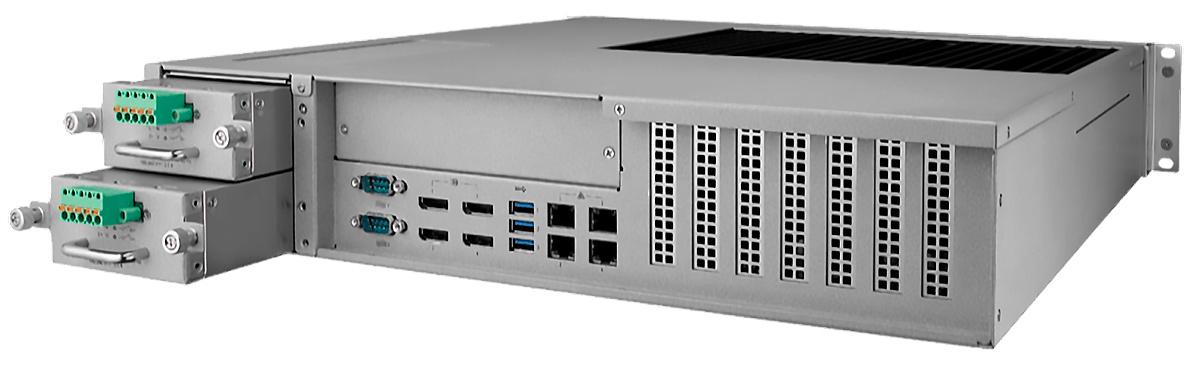

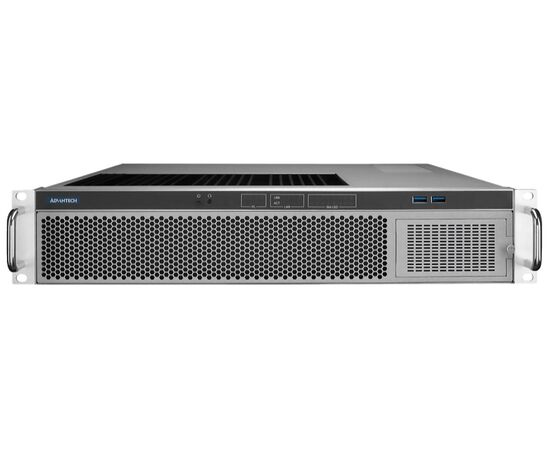

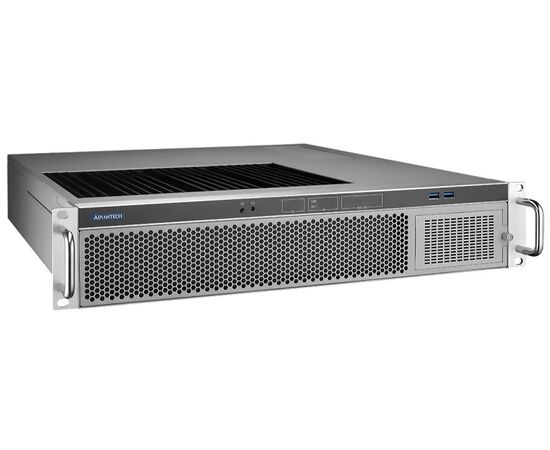

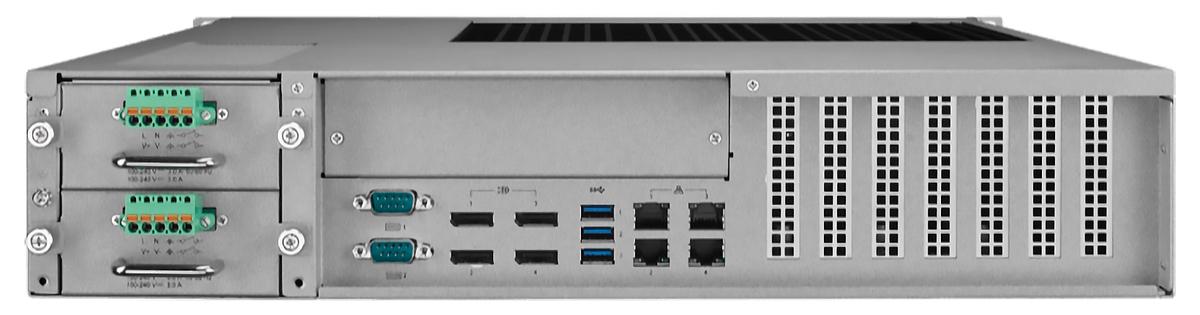

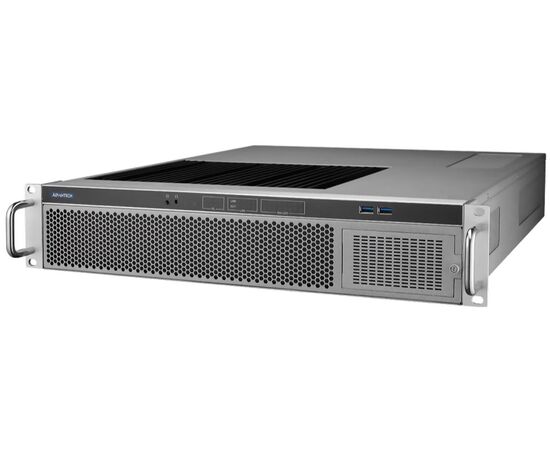

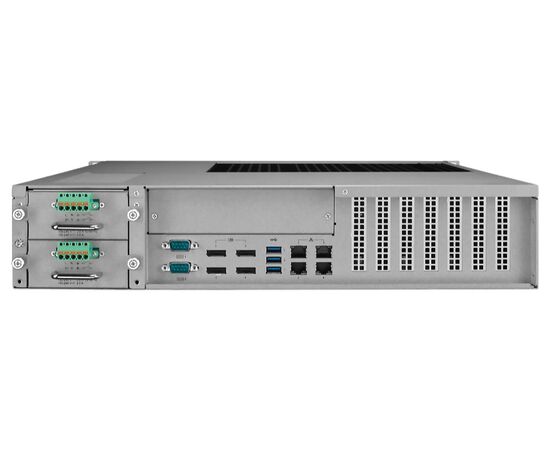

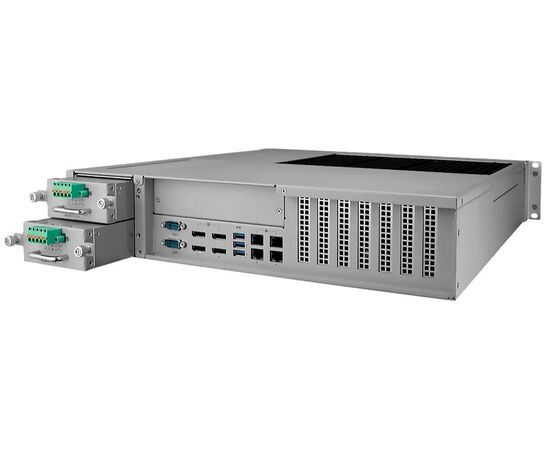

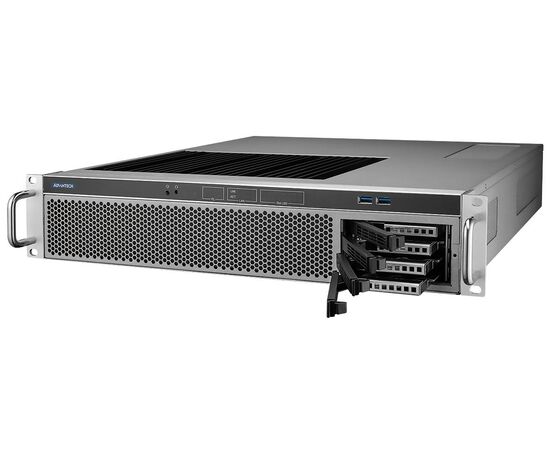

ECU-479 — это сертифицированное по стандартам IEC 61850-3 и IEEE 1613 изделие, обеспечивающее высокую надежность и стабильность работы в системах автоматизации электрических подстанций. ECU-479 отличается безвентиляторной, прочной конструкцией, высокой производительностью процессора, простотой обслуживания, универсальными возможностями расширения и широким набором коммуникационных интерфейсов. Кроме того, он поддерживает технологию виртуализации, что делает его хорошо подходящим для цифровизации электрических подстанций.
- Процессор Intel® 13-го поколения, до 16 ядер (8P+8E)
- Четыре видеоинтерфейса DP для работы со SCADA и другими многоэкранными системами
- Аппаратная поддержка RAID 0, 1, 5 по технологии Intel® Rapid Storage Technology, а также возможность установки внешнего RAID-контроллера
- 4 слота 2.5" HDD/SSD с горячей заменой
- Возможность установки карты расширения HSR/PRP
- Резервированный блок питания 100...240 В AC или DC с горячей заменой (по умолчанию установлен один модуль)
- Четыре интерфейса Gigabit Ethernet (3×2.5GbE и 1×GbE)
- Поддержка Intel® AMT, iBMC, SNMP для удаленного управления
- Широкий диапазон рабочих температур, прочная конструкция без вентиляторов для жестких условий эксплуатации
- Дополнительная 10-летняя гарантия и длительный срок службы продукта для подстанций
Характеристики промышленного компьютера ECU-479-V1-S1
- компьютер (системный блок)
- больше двух LAN
- для автоматизации подстанций
- несколько накопителей (RAID)
- производительный
- со слотами PCI / PCIe
- четырехмониторное подключение
- Intel Core i Gen.13 (Raptor Lake)
- Core i3-13100TE 2.4 ГГц (4 ядра (P), 12MB кэш) 25W TDP ,
- Core i5-13500TE 1.3 ГГц (14 ядер: 6P/8E, 24MB кэш) 25W TDP ,
- Core i7-13700TE 1.1 ГГц (16 ядер: 8P/8E, 30MB кэш) 25W TDP
Если в стандартной комплектации память не установлена, она может быть добавлена на этапе сборки и тестирования. Просьба сообщать нужный объем ОЗУ при заказе.
Если память уже установлена, при необходимости её объем можно расширить в пределах максимального.
- DP (4K@60Гц) ×4
- 2.5" SATA Hot Swap ×4
- M.2 2280 (PCIe.x4+SATA) ×1
Если в стандартной комплектации накопитель не установлен, он может быть добавлен на этапе сборки и тестирования. Просьба сообщать нужный объем накопителя и его предпочитаемый тип при заказе.
Если накопитель уже установлен, при необходимости его можно заменить на другой ёмкости или типа (нужно уточнять при заказе).
- 10/100/1000 TX (1 порт)
- 10/100/1000/2500 TX (3 порта)
- Intel i210 ×1 ,
- Intel i226 ×3
- RS-232 (2 порта)
- RS-232/422/485 с изоляцией (2 порта)
- USB 2.0 внутренний
- USB 3.2 Gen.1 Type A (5 портов)
- электромехническое реле
- тип C (переключающий контакт)
- 1 слот для модулей UNOP
- PCIe.x16 LP ×1
- PCIe.x4 LP ×3
- 16 программируемых LED для слота расширения
- 8 программируемых LED общего назначения
- Linux (Ubuntu 22.04)
- Windows 10
- Windows 11
- Windows Server 2022
- резервированный (1+1)
- 1…255 c, программируемый
- 19" стойка (2U)
- МЭК 61850-3 (автоматизация подстанций)
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
