Шлюз протоколов Modbus (RTU, ASCII, TCP), 1 порт RS-422/485 с гальв. изоляцией, 2 порта Ethernet, −40…+80°C

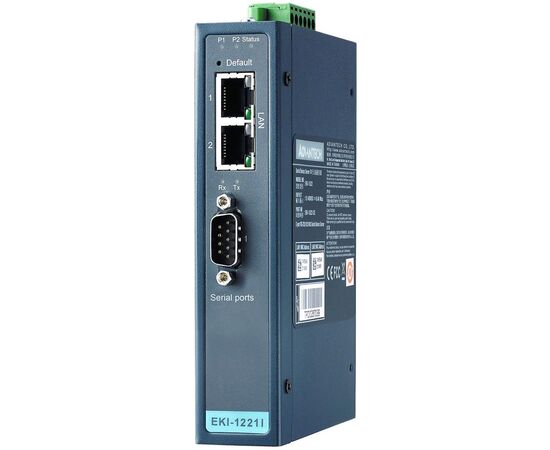

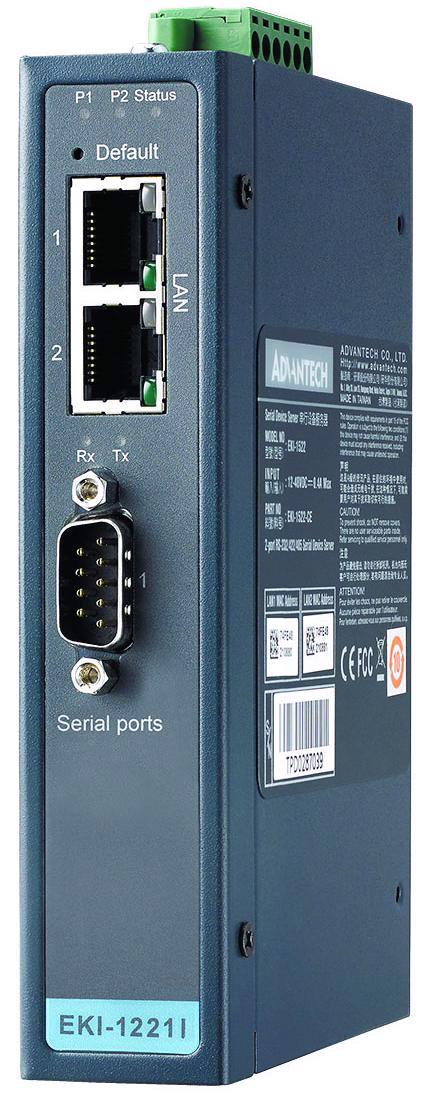

Шлюз протокола Modbus Advantech EKI-1221CI — высоконадежный, экономически эффективный и многофункциональный способ интеграции устройств с последовательными интерфейсами и протоколом Modbus в современные сети Ethernet. Устройство EKI-1221СI имеет один последовательный порт типа RS-422 или RS-485, два Ethernet порта, трехуровневую гальваническую изоляцию 2.25 кВ_DC, два широкодиапазонных входа питания 12…48 VDC, компактный тонкий и защищенный корпус и представляет собой идеальное решение для подключения нескольких Modbus/RTU и Modbus/ASCII последовательных устройств к сети Modbus TCP (Ethernet).

Изначально разработанный для ПЛК в области промышленной автоматизации и АСУТП, Modbus сегодня — один из наиболее популярных стандартных открытых протоколов. Для передачи данных используются разновидности Modbus RTU/ASCII (для последовательных интерфейсов) либо Modbus TCP (для Ethernet). Множество промышленных устройств использует Modbus в качестве стандартного протокола передачи данных. Однако, протокол Modbus на базе Ethernet отличается от исходных протоколов на базе последовательных интерфейсов, поэтому для их преобразования и нужны шлюзы данных Modbus.

Два Ethernet порта с независимыми MAC-адресами позволяют устройству EKI-1221СI устанавливать два независимых Ethernet подключения к двум различным доменам или двум разным Ethernet коммутаторам в одном домене. Это позволяет существенно повысить стабильность связи, улучшить надежность системы и упростить ее резервирование.

Шлюз данных EKI-1221CI поддерживает различные режимы работы Modbus: RTU Master, RTU Slave, ASCII Master и ASCII Slave. Он дает возможность не только master-устройству со стороны Ethernet управлять slave-устройствами со стороны последовательного порта, но также и master-устройству со стороны последовательного порта управлять Ethernet-slave устройствами.

Отличительные особенности

• Объединение Modbus TCP и Modbus RTU/ASCII сетей
• Поддерживаемые протоколы: ICMP, IP, TCP, UDP, BOOTP, DHCP, Auto IP, SNMP, HTTP, DNS, SMTP, ARP, NTP
• Два 10/100 Мбит/с Ethernet порта для резервирования LAN с магнитной изоляцией 2.25 кВ_DC
• Поддержка скорости последовательного порта до 921.6 кбит/с
• До 16 одновременных подключений к последовательному порту в режиме Modbus Master и до 32 опрашиваемых устройств в режиме Modbus Slave
• Авто-обнаружение ID ведомого устройства через конфигурационную утилиту
• Программный выбор типа интерфейса RS-422/485
• Монтаж на DIN-рейку или на стену (кронштейны в комплекте поставки)

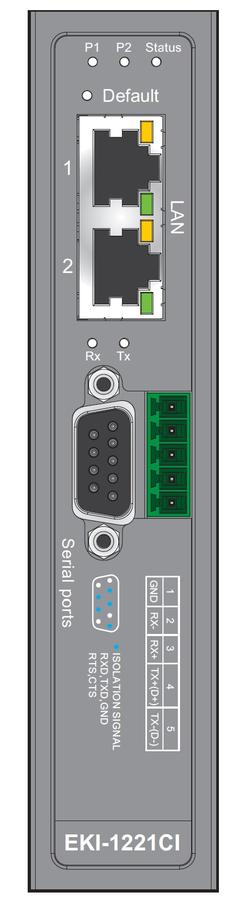

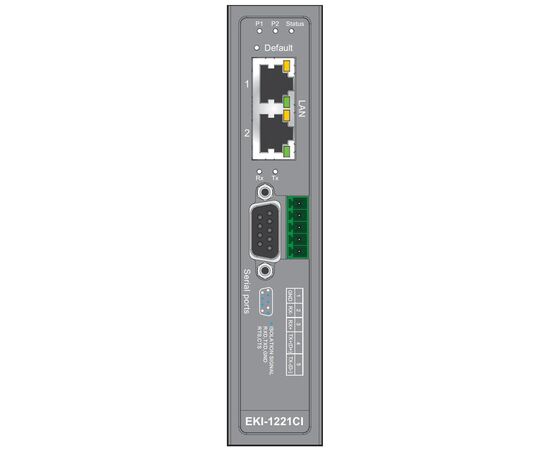

• Универсальное подключение к COM-порту: разъем DB9-M и клеммник
• Встроенная защита от электростатических разрядов 15 кВ на всех сигнальных линиях последовательного интерфейса
• Трехуровневая гальваническая изоляция 2.25 кВ_DC
• Автоматическое управление приемопередатчиком для интерфейса RS-485
• Защита от перенапряжений по линиям питания – 2 кВ_DC; между питанием и "землей" – 4 кВ_DC; для сигнальных линий портов – 4 кВ_DC
• Расширенный температурный диапазон −40...+80°С
• Взрывозащита по ATEX (Zone 2) и UL/cUL (Class I, Division 2, Groups A, B, C, D)
