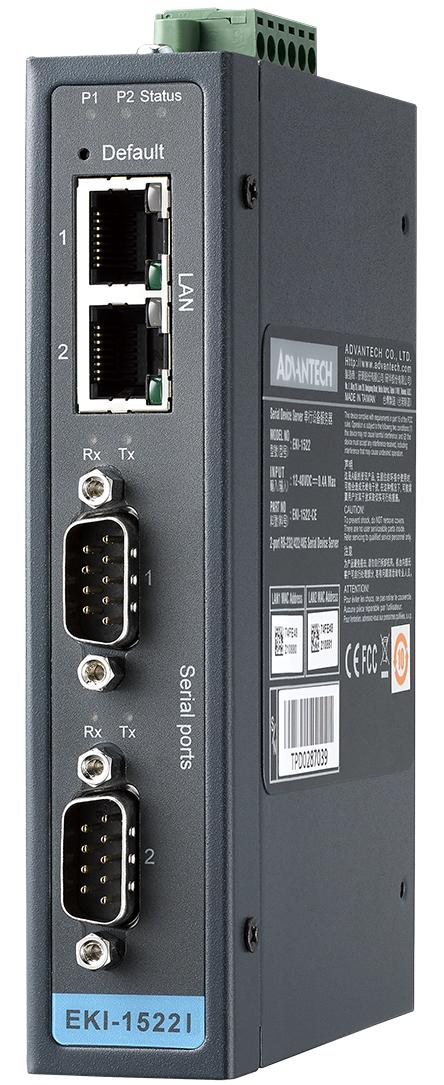

Сервер COM-портов для Ethernet: 2 порта RS-232/422/485 (DB9) с изоляцией, 2 порта 10/100TX (RJ45), питание 12…48 ВDC, −40…+75°C
Цена по запросу
- Все о товаре
- Описание
- Характеристики
- Документация
- Отзывы
Описание
Сервер последовательных интерфейсов для Ethernet, 2 порта RS-232/422/485 с трехуровневой гальванической изоляцией 2 kVDC, 2 порта 10/100TX, питание 2×12…48 VDC, −40…+80°C

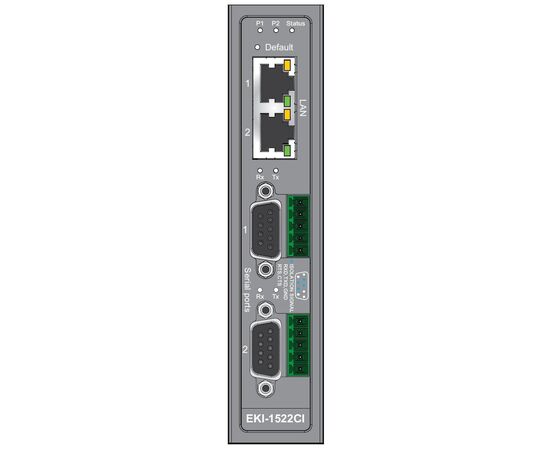

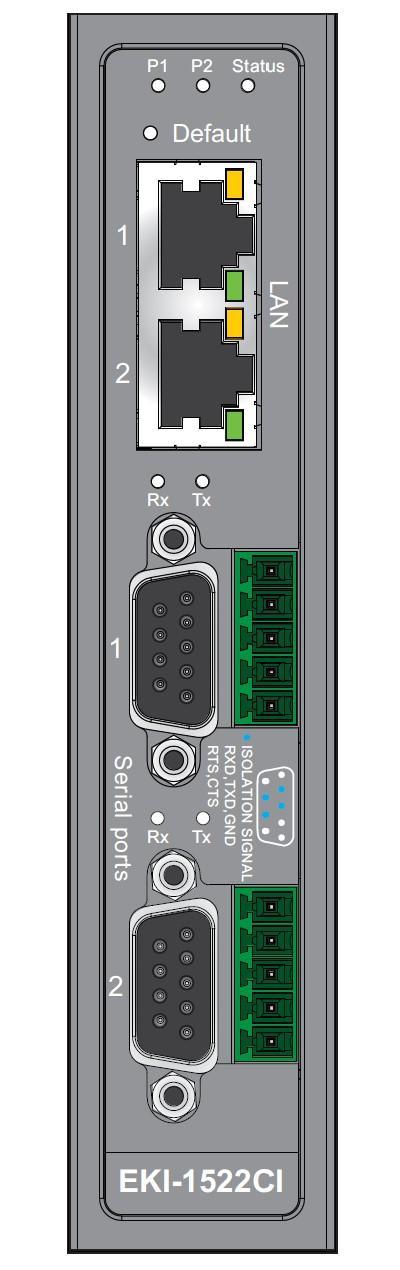

Характеристики сервера COM-портов EKI-1522CI-DE
Бренд (изготовитель)
Тип
- сервер последовательных интерфейсов
Функционал
- RS-232
- RS-422
- RS-485
Серия
Вход
Вход
12…48 VDC
Сетевые интерфейсы
Порты Ethernet
- 10/100 TX (2 порта)
Разъемы TX
RJ-45
Порты ввода-вывода
Последовательные порты
- RS-232/422/485 (2 порта)
Скорость RS-422/485
до 921.6 кбит/с
Разъемы RS-232
DB9-M
Разъемы RS-422/485
DB9-M + клеммник
Гальваническая изоляция RS-232/422/485
2000 VDC
Защита от перенапряжений
2 kVDC (линия-линия) / 4 kVDC (линия-земля)
Защита от ЭС-разрядов
15 kVDC
Аналоговый вывод
Точность выходного сигнала
Коммуникационные интерфейсы
Числоимпульсный вывод
Тип сигнала
Программное обеспечение
Коммуникационные интерфейсы
Сетевой интерфейс
- Ethernet 10/100BASE-TX
Конфигурирование
- Telnet консоль ,
- Web интерфейс ,
- Windows-утилита
Режим работы
- Peer-to-peer (парное) соединение
- RFC2217
- TCP/UDP клиент (обработчик событий)
- TCP/UDP сервер (опрос)
- Виртуальный COM-порт
Протокол связи (управления)
- ARP ,
- Auto IP ,
- BOOTP ,
- DHCP ,
- DNS ,
- HTTP ,
- ICMP ,
- IP ,
- NTP ,
- SMTP ,
- SNMP ,
- TCP ,
- Telnet ,
- UDP
Программное обеспечение
Поддержка ОС
- Linux
- Windows Server 2003/2008/2012/2016/2019/2022
- Windows XP/7/8.1/10/11
Питание
Тип напряжения
DC
Напряжение питания
12…48 VDC
Потребляемая мощность
3.2 Вт
Разъем питания
клеммник
Гальваническая изоляция
2000 VDC
Резервное питание
двойной вход с контрольным выходом реле
Конструктивное исполнение
Модификация
на DIN-рейку
Материал корпуса
металл
Способ установки
- DIN-рельс
- на панель/стену
Габаритные размеры
30 × 140 × 95 мм
Вес
450 г
Условия эксплуатации
Рабочая температура
-40…+80°C
Температура хранения
-40…+85°C
Пыле/влагозащита
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
IP30
Относительная влажность
5…95 %
Взрывозащита
ATEX / C1D2 / IEC Ex
Маркировка взрывозащиты
- ATEX II 3G Ex nA nC IIC T4 Gc ,
- UL/cUL (Class I, Division 2, Groups A, B, C, D)
