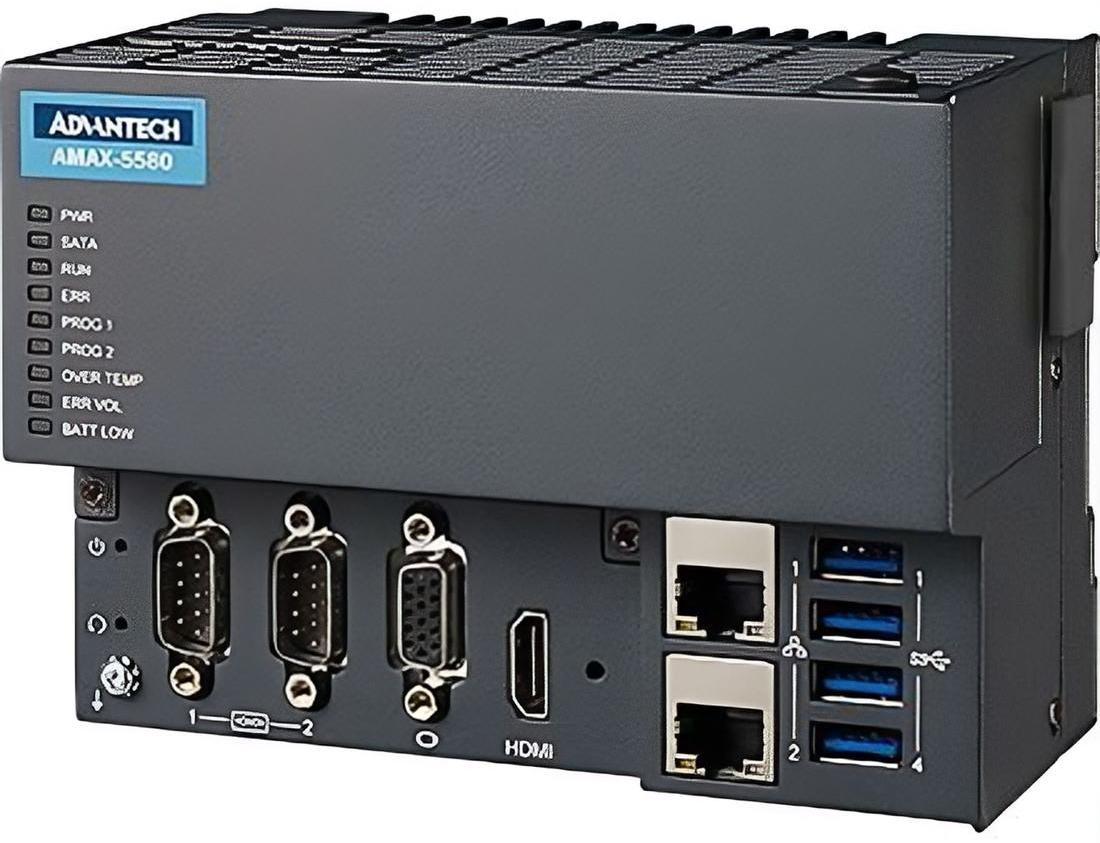

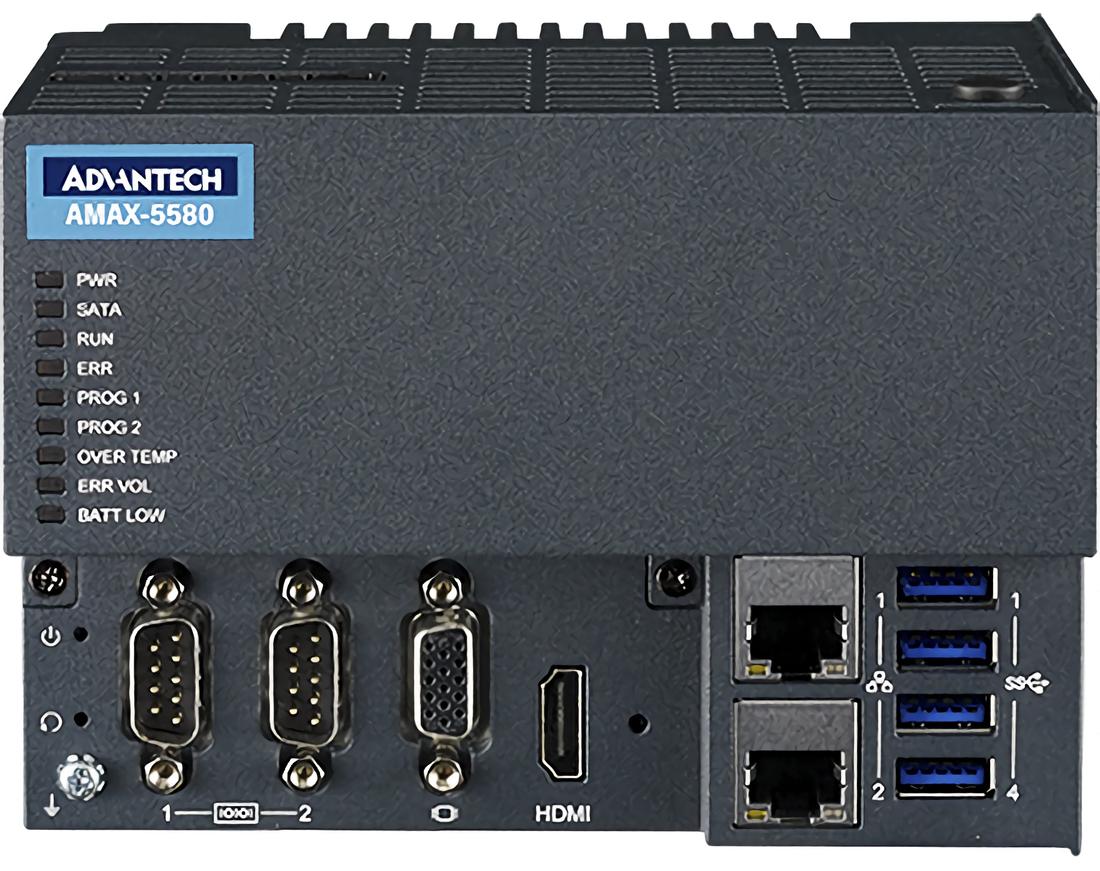

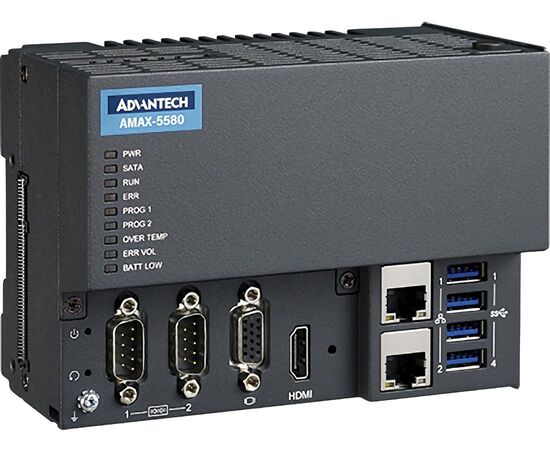

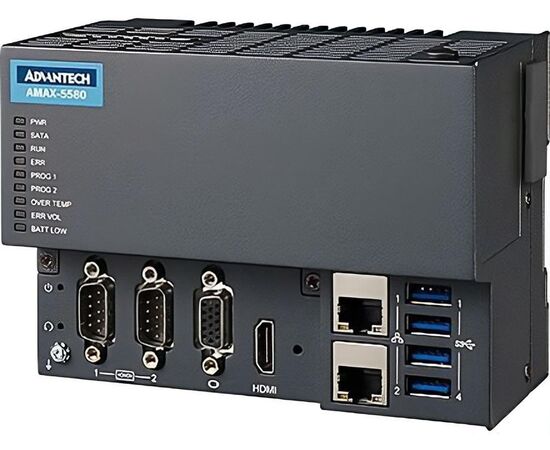

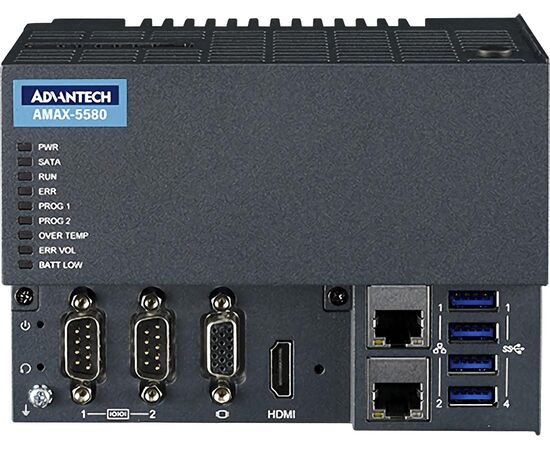

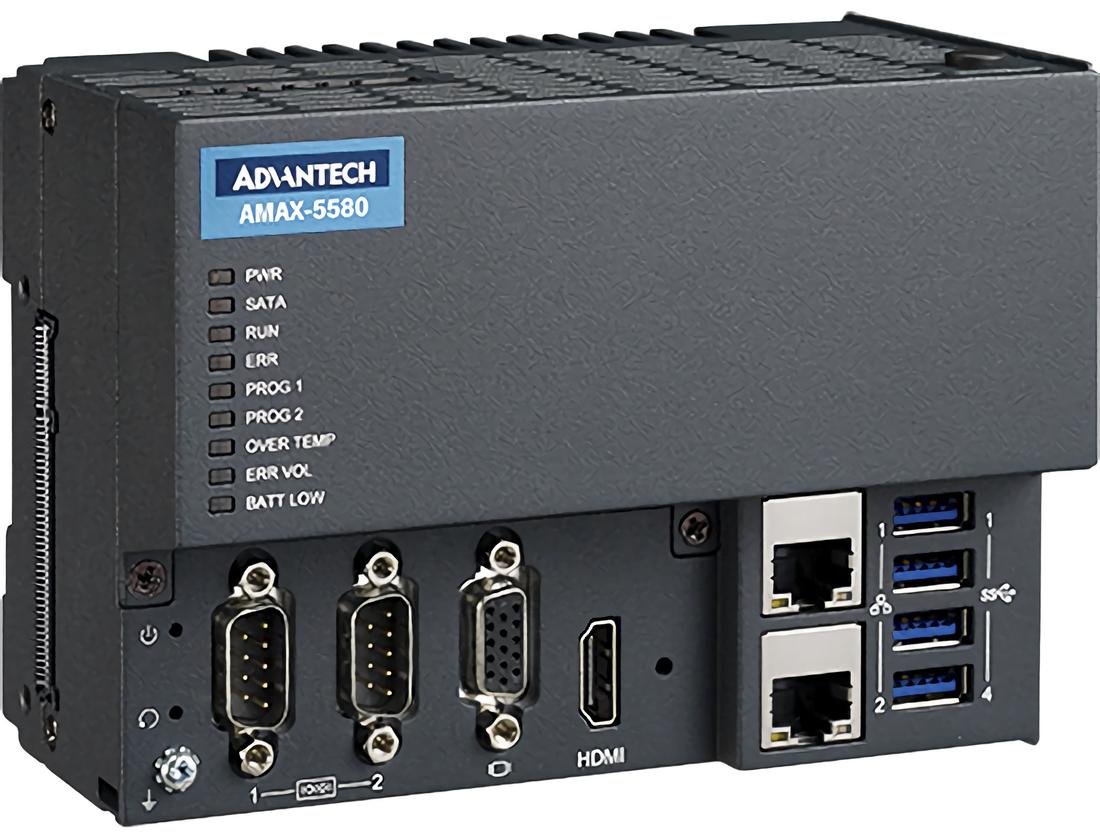

Программируемый контроллер реального времени AMAX-5580 представляет собой полнофункциональный встраиваемый промышленный компьютер на базе процессора Intel Celeron 3955U 2.0 ГГц без вентиляторов и внутренних кабелей с предустановленной Softlogic средой реального времени Codesys RTE v3.5 и включает в себя:
- Два независимых интерфейса Gigabit Ethernet
- Четыре интерфейса USB 3.0
- Двойной видеовыход VGA и HDMI
- Два последовательных COM-порта (RS-232/485/422)

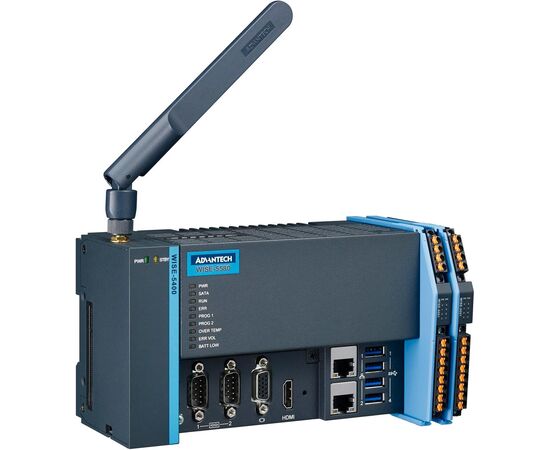

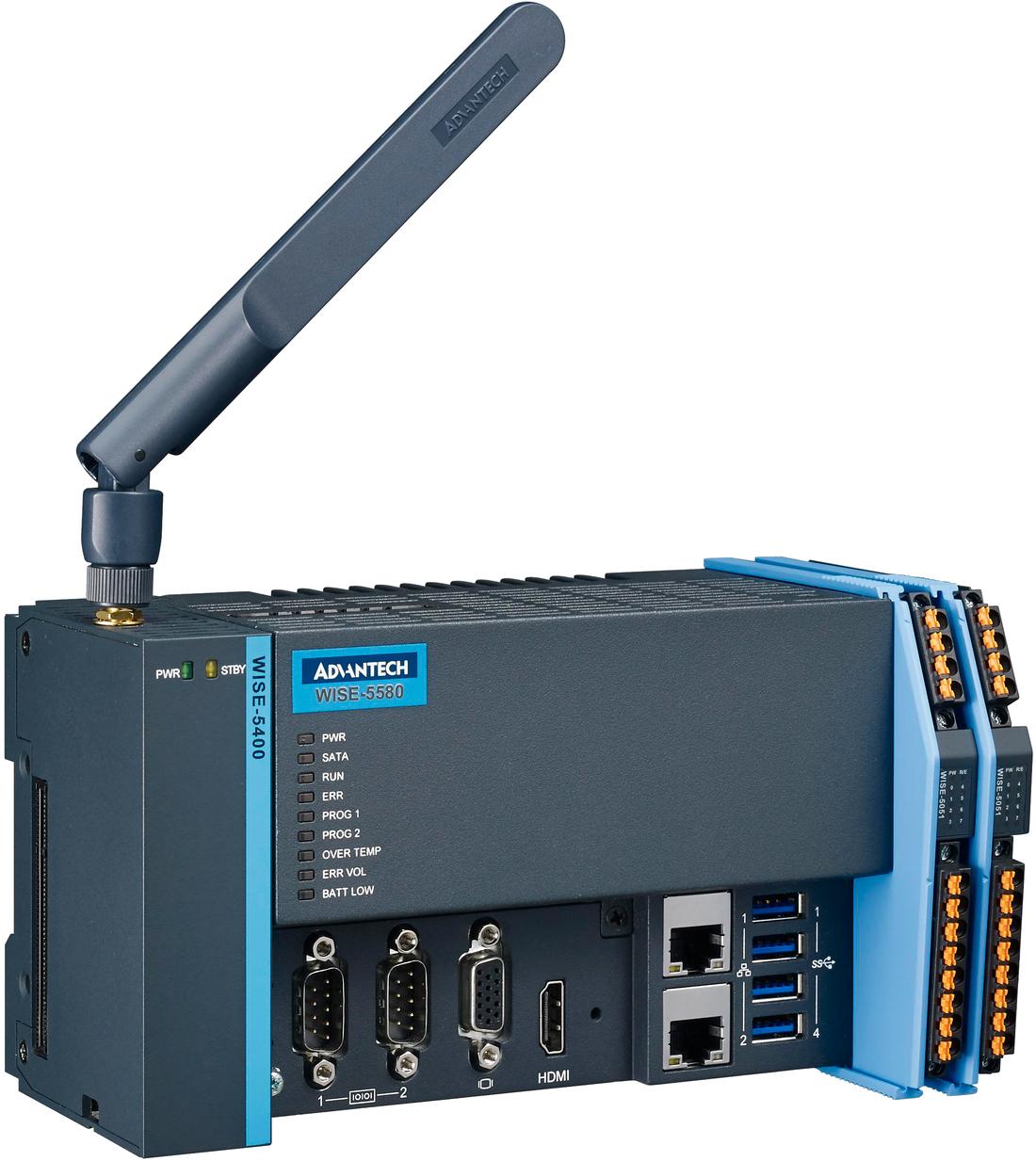

Базовый процессорный модуль AMAX-5580 оснащен 4 линиями PCIe для расширения функционала с левой стороны с помощью модулей AMAX-5400. Первый подключенный модуль может использовать шину PCIe x4, а остальные три — шину PCIe x1. Поддерживаемый функционал включает USB 3.0, PoE, GbE, RS-232/422/485, флэш-накопители и беспроводные интерфейсы.
Правая сторона представляет собой расширение ввода-вывода EtherCAT Slice I/O, которое может быть централизовано и распределено по топологии сети EtherCAT. Поддерживаемые функции ввода/вывода включают цифровой ввод/вывод, аналоговый ввод и вывод напряжения/тока, подключение термопар, термосопротивлений RTD, счетчиков/энкодеров. Шину EtherCAT также можно использовать для подключения сервоприводов и управления движением.
Операционная система Microsoft Windows Embedded Standard 7, 64 бит установлена на твердотельный накопитель 64 ГБ формата M.2.
Энергонезависимая память MRAM 2 МБ (NVRAM) установлена во внутренний слот Mini-PCIe. В случае сбоя питания данные в MRAM будут сохранены и снова доступны после перезапуска ЦП.
Система питания
Серия AMAX-5000 поддерживает входное питание 24 ± 20% В постоянного тока.
Для AMAX-5000 предусмотрено 2 независимые системы ввода питания: одна от модуля ЦП питает левосторонние модули расширения; другая предназначена только для правой стороны Slice IO. Оба ввода питания имеют напряжение 24 В постоянного тока с допустимым отклонением ±20%, а также оба поддерживают двойной вход для основного и резервного питания. При сбое основного питания система бесшовно переключается на резервный ввод питания, при этом срабатывает релейный выход для сигнализации аварии.
Подача питания в левостороннюю часть происходит через клеммы на верхней стороне контроллера AMAX-5580. Для питания модулей Slice I/O с правой стороны первым в линейке должен быть установлен модуль ввода питания AMAX-5001, на который и подается напряжение от источника питания.
Программная архитектура
AMAX-5000 интегрирован со средой программирования 3S CODESYS V3 и является мощным контроллером IEC-61131-3 (FBD, LD, IL, SF, SFC). Благодаря поддержке EtherCAT в CODESYS, AMAX-5000 позволяет реализовать очень быстрые процессы управления в микросекундном диапазоне.
Быстродействие обработки переменных в Softlogic-среде Codesys для программы в 1000 строк на языке IL (Instruction List):
BOOL: 2.736 мкс BYTE: 2.736 мкс INT: 3.054 мкс DINT: 2.736 мкс REAL: 4.472 мкс
Характеристики PAC-контроллера ESRP-SCS-W5580-CR0
- программируемый контроллер
- Intel Celeron 3000 (Skylake)
Если в стандартной комплектации память не установлена, она может быть добавлена на этапе сборки и тестирования. Просьба сообщать нужный объем ОЗУ при заказе.
Если память уже установлена, при необходимости её объем можно расширить в пределах максимального.
- HDMI (4096×2160) ,
- VGA (1920×1080)
- −
- M.2 M-key 2280 (1 слот)
Если в стандартной комплектации накопитель не установлен, он может быть добавлен на этапе сборки и тестирования. Просьба сообщать нужный объем накопителя и его предпочитаемый тип при заказе.
Если накопитель уже установлен, при необходимости его можно заменить на другой ёмкости или типа (нужно уточнять при заказе).
- 10/100/1000 TX (2 порта)
- Intel i210IT
- RS-232/422/485 (2 порта)
- USB 2.0 внутренний
- USB 3.0 (4 порта)
- модули EtherCAT AMAX-5000 Slice I/O (справа)
- модули PCIe AMAX-5400 (слева)
- EtherCAT Master
- EtherNet/IP Master
- Modbus RTU Master
- Modbus TCP Master
- Modbus TCP Slave
- MQTT Agent
- OPC DA Server
- OPC UA Server
- PROFINET Master
- CANopen ,
- EtherCAT ,
- EtherNet/IP ,
- Modbus RTU ,
- Modbus TCP ,
- MQTT ,
- PROFINET
Если операционная система не установлена в стандартной комплектации, её можно добавить через услугу сборки и тестирования. Просьба сообщать нужный тип ОС при заказе.
- Codesys Control RTE v3.5
- CODESYS V3.5 (МЭК 61131-3)
- 1…255 c, программируемый
- DIN-рельс
- 1588 (PTP) ,
- 802.3u 100BASE-TX/FX ,
- 802.3ab 1000BASE-T ,
- 802.3az EEE ,
- 802.1Qav (очередность потокового и асинхронного трафика) ,
- 802.1AS TSN
