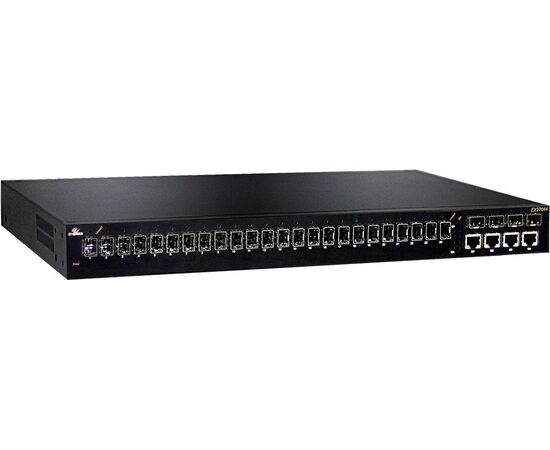

Управляемый L2 коммутатор c МЭК61850: 24 порта 100BASE-SFP + 4 порта 100/1000 TX/SFP, питание 220 ВAC
Цена по запросу
- Все о товаре
- Описание
- Характеристики
- Отзывы
Описание
Промышленный управляемый коммутатор Ethernet, 24 порта 100Base-SFP + 4 порта 100/1000 TX/SFP, монтаж в 19" 1U, питание 1× 88…300 VDC / 100…240 VAC (клеммник), рабочая температура −10…+60°С, МЭК61850 / EN50121-4
Характеристики коммутатора EX27064-V0VW
Бренд (изготовитель)
Тип
- управляемый L2 коммутатор
Серия
Резервирование
Протоколы резервирования
- MSTP (IEEE 802.1s)
- RSTP (IEEE 802.1w)
- STP (IEEE 802.1D)
- Alpha-Ring (< 15 мс)
Сетевые интерфейсы
Порты 10/100Base-TX
−
Порты Gigabit TX
4 × TX/SFP Combo
Разъемы TX
RJ-45
Оптические интерфейсы
Порты 100Mbit оптика
SFP (24 порта)
Дальность передачи FX
−
Оптические разъемы FX
mini-GBIC
Порты Gigabit оптика
Gigabit SFP (4 порта) / Combo TX
Дальность передачи SX/LX/BX
−
Оптические разъемы SX/LX/BX
mini-GBIC
Особенности
- поддержка DDM (digital diagnostic monitoring) ,
- поддержка SFP-модулей 100 Mbps и 1000 Mbps
Коммуникационные интерфейсы
Конфигурирование
- консоль RS-232 (DB9)
Питание
Тип напряжения
AC или DC
Напряжение питания
88…300 VDC / 100…240 VAC
Потребляемая мощность
до 40.6 Вт
Тип блока питания
- одинарный
Конструктивное исполнение
Материал корпуса
металл
Способ установки
- 19" стойка (1U)
Габаритные размеры
442 × 284 × 45 мм
Вес
5 кг
Общее
Стандарты
- 802.3u 100BASE- ,
- 802.3 10BASE-T ,
- 802.3ab 1000BASE-T ,
- 802.3ad LACP ,
- 802.1p QoS ,
- 802.1Q Tag VLANs ,
- 802.1s MSTP ,
- 802.1w RSTP ,
- 802.1x Port-based Network Access Control ,
- 802.1ab LLDP ,
- IEC 61850-3 (автоматизация подстанций) ,
- EN 50121-4 (ЖД-транспорт)
Условия эксплуатации
Рабочая температура
-10…+60°C
Пыле/влагозащита
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
IP30
