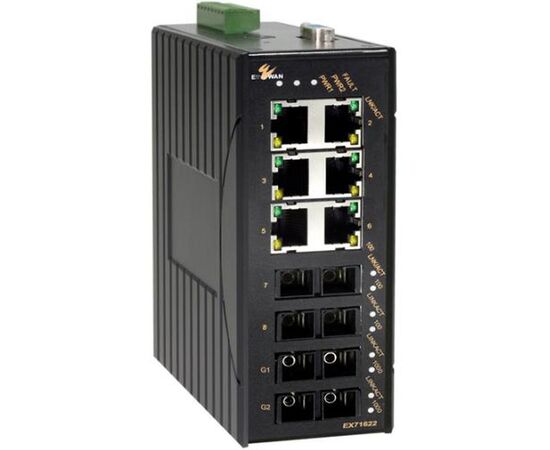

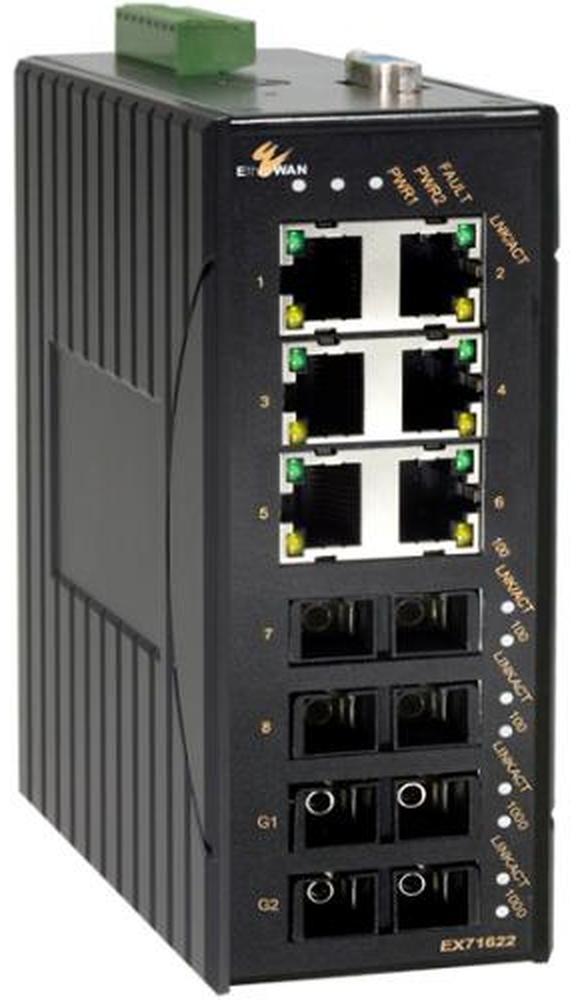

EX71622-1AB: управляемый L2 коммутатор EtherWAN

Описание

Промышленный управляемый коммутатор Ethernet, 6 портов 10/100TX + 2 порта 100FX MM 2км SC + 2 порта Gigabit LX SM 10км SC, монтаж на DIN-рельс, питание 2× 12…48VDC, рабочая температура −40…+75°С, EN50121-4

Характеристики коммутатора EX71622-1AB

Бренд (изготовитель)

EtherWAN

Тип

управляемый L2 коммутатор

Серия

EX71000

Производительность

Скорость перенаправления пакетов

1.488.100 пакетов/с для 1000 Мбит/с

Буфер пакетов

12 Мбит

Таблица MAC-адресов

16K записей

Число VLAN (max)

128 (ID 1…4095)

Резервирование

Протоколы резервирования

MSTP (IEEE 802.1s)
RSTP (IEEE 802.1w)
STP (IEEE 802.1D)
Alpha-Ring (< 15 мс)

Сетевые интерфейсы

Порты 10/100Base-TX

6

Порты Gigabit TX

−

Разъемы TX

RJ-45

Оптические интерфейсы

Порты 100Mbit оптика

Multi-mode (2 порта)

Дальность передачи FX

2 км

Оптические разъемы FX

SC

Длина волны FX

1300 нм

Порты Gigabit оптика

Single-mode LX (2 порта)

Дальность передачи SX/LX/BX

10 км

Оптические разъемы SX/LX/BX

SC

Длина волны SX/LX/BX

1310 нм

Коммуникационные интерфейсы

Конфигурирование

консоль RS-232 (DB9)

Питание

Тип напряжения

DC

Напряжение питания

12…48 VDC

Потребляемая мощность

до 11 Вт

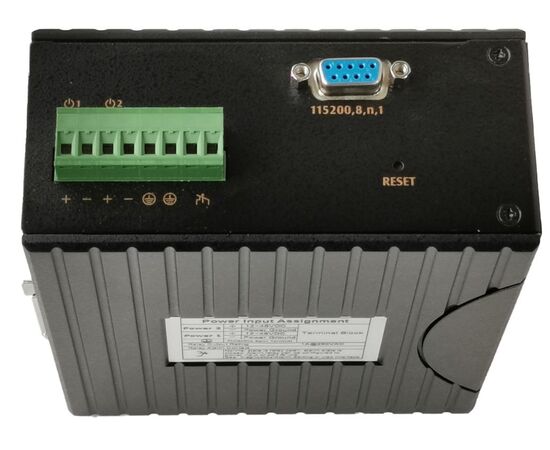

Резервное питание

двойной вход с контрольным выходом реле

Конструктивное исполнение

Материал корпуса

металл

Способ установки

DIN-рельс
19" стойка (опционально)
на панель (опционально)

Габаритные размеры

60 × 125 × 145 мм

Общее

Стандарты

802.3u 100BASE-T ,
802.3 10BASE-T ,
802.3ad LACP ,
802.1D STP ,
802.1p QoS ,
802.1Q Tag VLANs ,
802.1s MSTP ,
802.1w RSTP ,
802.1x Port-based Network Access Control ,
802.1ab LLDP ,
NEMA TS2 (управление транспортными системами) ,
EN 50121-4 (ЖД-транспорт)

Условия эксплуатации

Рабочая температура

-40…+75°C

Пыле/влагозащита

Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.

IPXX

— защита от попадания твердых объектов;
— защита от проникновения жидкостей.

Защита от проникновения твердых объектов
0	Защита отсутствует
1	Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки
2	Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы
3	Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода
4	Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов
5	Защита от ограниченного проникновения пыли (без вредных отложений)
6	Полная защита от проникновения пыли

Защита от попадания жидкостей
0	Защита отсутствует
1	Защита от вертикально падающих водяных капель
2	Защита от падающих водяных капель под углом 15° от вертикали
3	Защита от прямого распыления влаги под углом до 60° от вертикали
4	Защиты от водяных брызг из любого направления
5	Защита от водяных струй низкого давления из любого направления
6	Защиты от водяных струй воды высокого давления из любого направления
7	Защита при погружении на глубину до 1 м
8	Защита при длительном погружении под давлением (дополнительно указывается глубина)

IP69K

IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.

NEMA 250

Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:

возможность использования в помещениях и вне их,
способность работы при обледенении, в том числе подвижных механизмов,
коррозионную стойкость,
стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.

Примерная защита корпусов для применения **в помещениях** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степень защиты NEMA
Обеспечивается защита от воздействий	1	2	4	4X	5	6	6P	12	12K	13
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные)
Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные)
Брызги и струи воды
Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования
Разбрызгиваемые нефтепродукты и охлаждающие жидкости
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная защита корпусов для применения **внутри и снаружи помещений** по NEMA 250-2020:
Обеспечивается защита от воздействий	Степени защиты NEMA
Обеспечивается защита от воздействий	3	3X	3R	3RX	3S	3SX	4	4X	6	6P
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения
Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения
Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные)
Брызги и струи воды
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная таблица соответствия для перевода из NEMA в IP (но не наоборот!):
NEMA	IP20	IP30	IP22	IP24	IP32	IP34	IP61	IP63	IP64	IP65	IP66	IP67	IP68
1
2
3, 3X
3R, 3RX
3S, 3SX
4, 4X
5
6
6P
12, 12K
13

IP30
