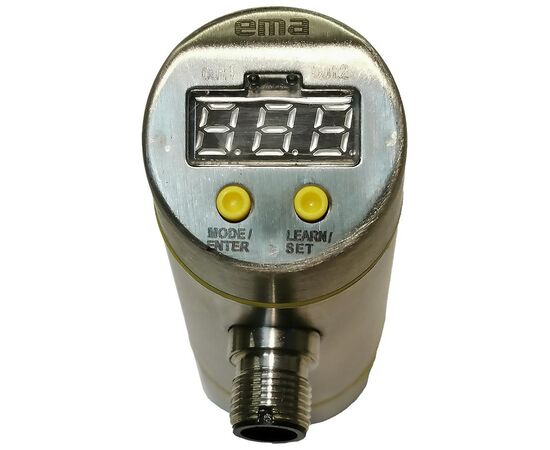

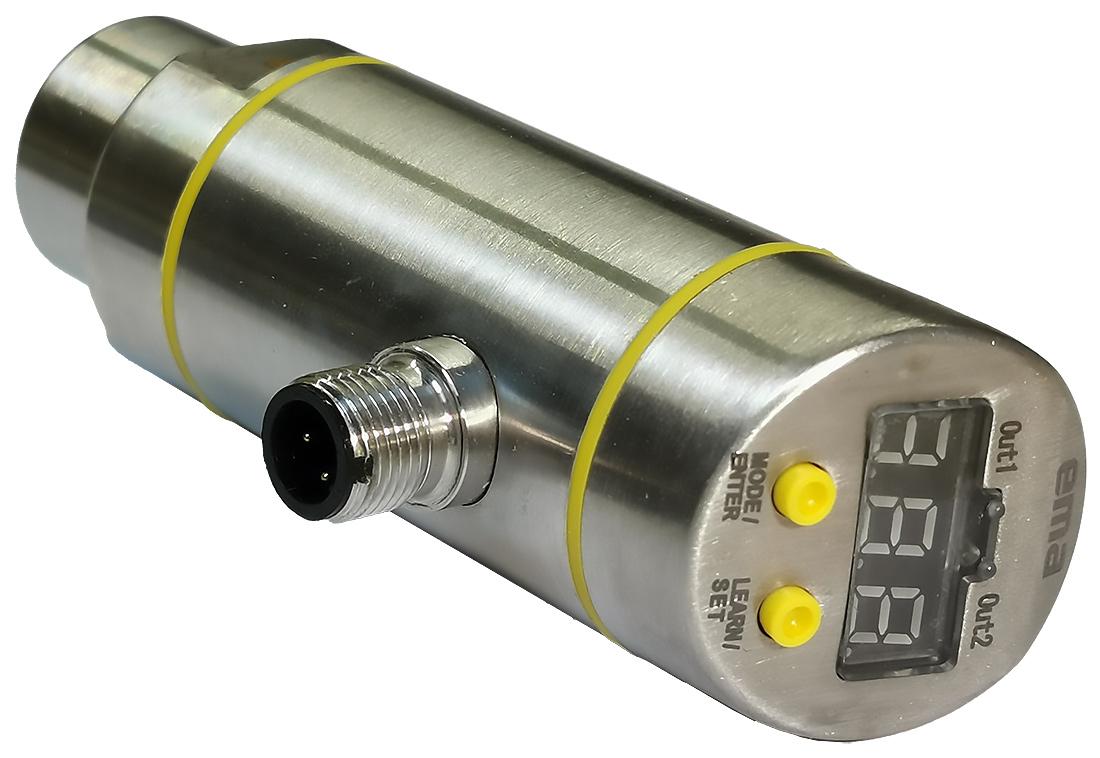

Универсальные программируемые датчики давления EMA серии PA предназначены для непрерывного измерения и контроля давления жидкостей и газов в трубопроводах.
Принцип действия
Когда давление воздействует на керамическую мембрану-диафрагму, она слегка деформируется. Своей обратной стороной мембрана подключена к резистивному мосту через толстопленочный резистор. Благодаря пьезорезистивному эффекту от деформирования резистора, электрический мост вырабатывает линейное напряжение, прямо пропорциональное давлению. Затем оно преобразуется в стандартизованный сигнал напряжения или тока и отображается на трехсегментном дисплее в виде значение давления в выбранных единицах измерения (бар, кг/см2, МПа или PSI). Далее оно сравнивается с заданными пользователем предельными уставками. Если рабочее давление выходит за пределы уставок, датчик переключает коммутационные выходы (могут быть запрограммированы как НО или НЗ).
Функционирование
Датчик давления может определять и затем отображать текущее давление в системе в выбранных единицах измерения (бар; МПа; кг/см2; PSI); в то же время он может генерировать два сигнала в соответствии с настройками:
| Выход 1 | Выход 2 |
|---|---|
| Гистерезис / нормально открытый (Hno) | Гистерезис / нормально открытый (Hno) |
| Гистерезис / нормально закрытый (Hnc) | Гистерезис / нормально закрытый (Hnc) |
| Функция окна / нормально открытый (Fno) | Функция окна / нормально открытый (Fno) |
| Функция окна / нормально закрытый (Fnc) | Функция окна / нормально закрытый (Fnc) |
Функция гистерезиса позволяет поддерживать стабильное состояние коммутационного выхода при изменении давления в системе относительно заданного значения. Когда давление в системе возрастает, выход переключается при достижении точки включения (SP). При снижении давления выход переключается обратно при достижении точки выключения (RP). Гистерезис можно регулировать: сначала устанавливается точка включения, а затем точка выключения с нужным интервалом.
Функция окна позволяет контролировать определенный допустимый диапазон давления. Коммутационный выход включен, пока давление колеблется между верхней (SP) и нижней (RP) точками переключения.
Для каждого коммутационного выхода задается свой режим работы (гистерезис/окно), точки переключения и другие параметры. Установка параметров производится кнопками на устройстве.
Выход 2 может функционировать как диагностический выход и определять перегрузку или короткое замыкание выхода 1, превышение или несоответствие диапазона измерения, а также ошибки EEPROM, RAM или CPU.

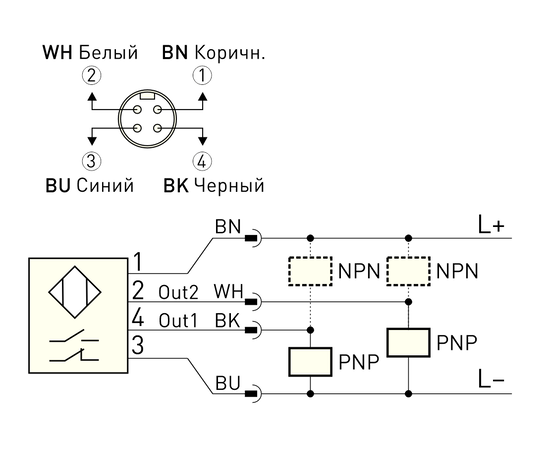

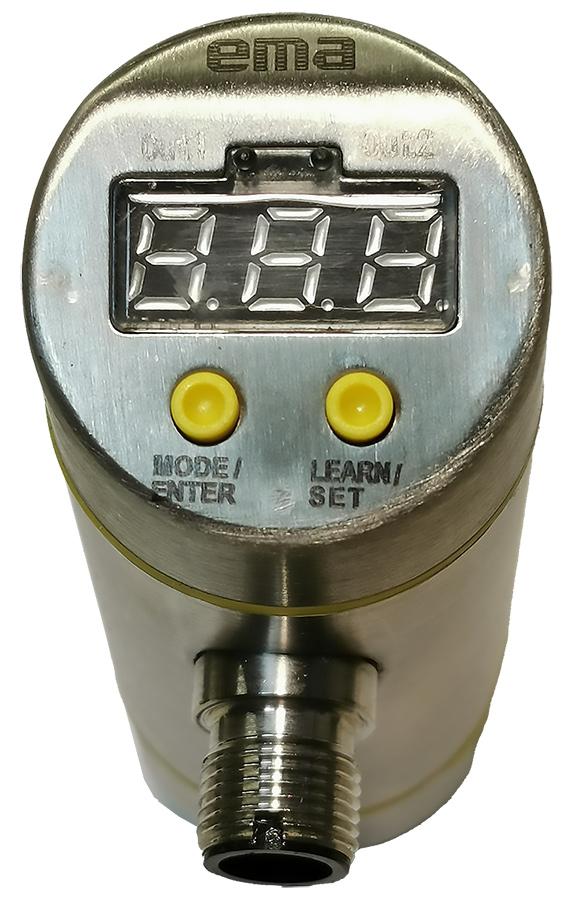

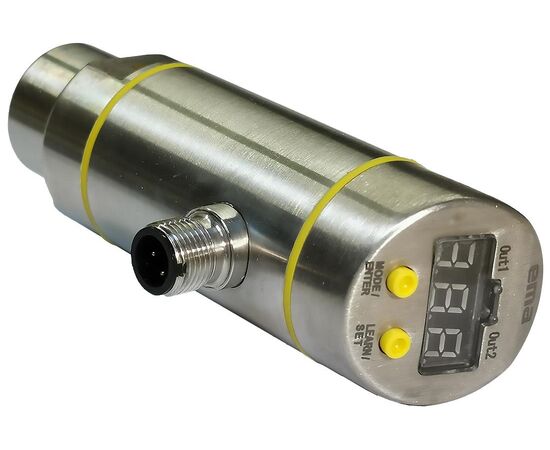

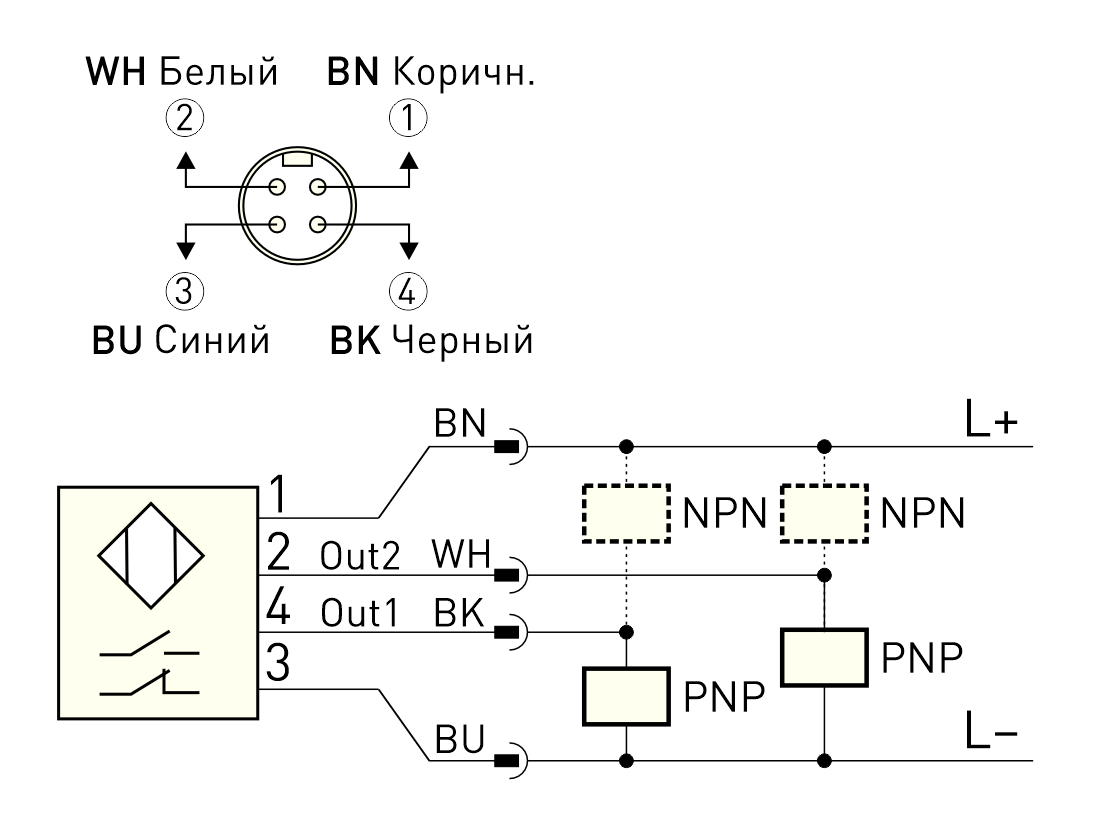

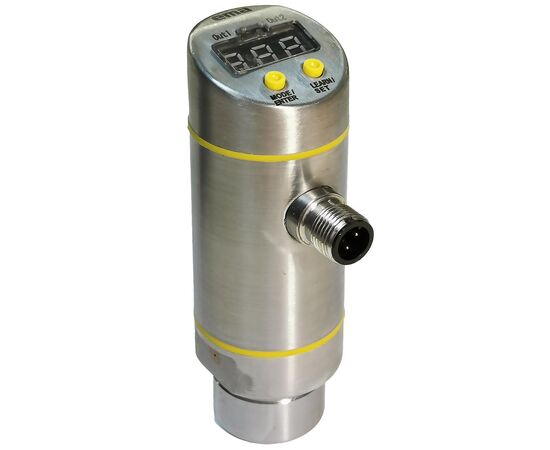

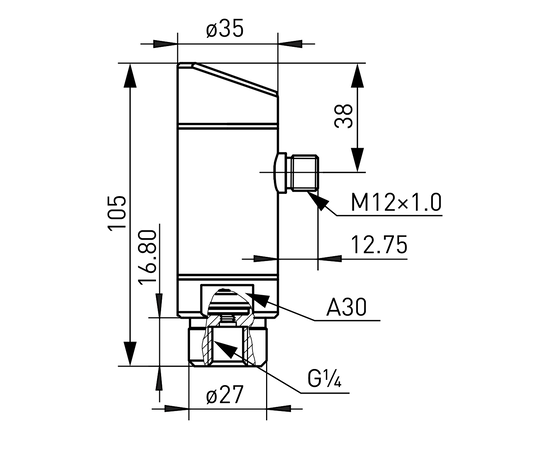

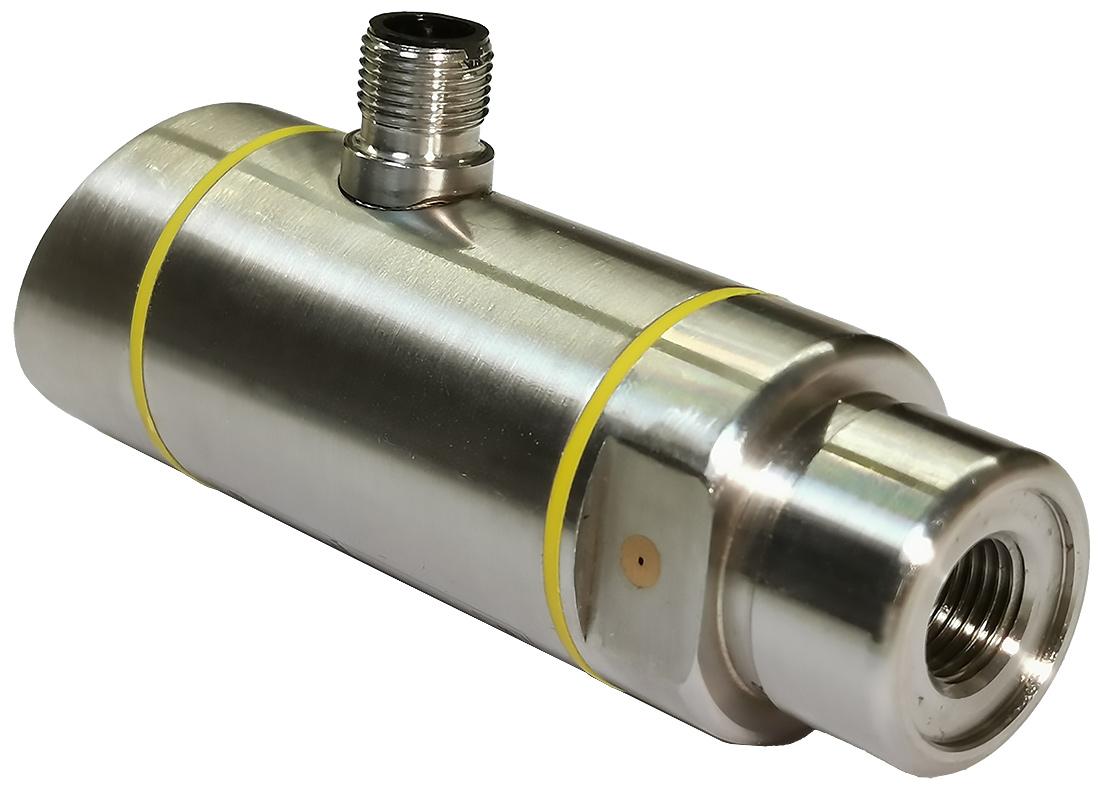

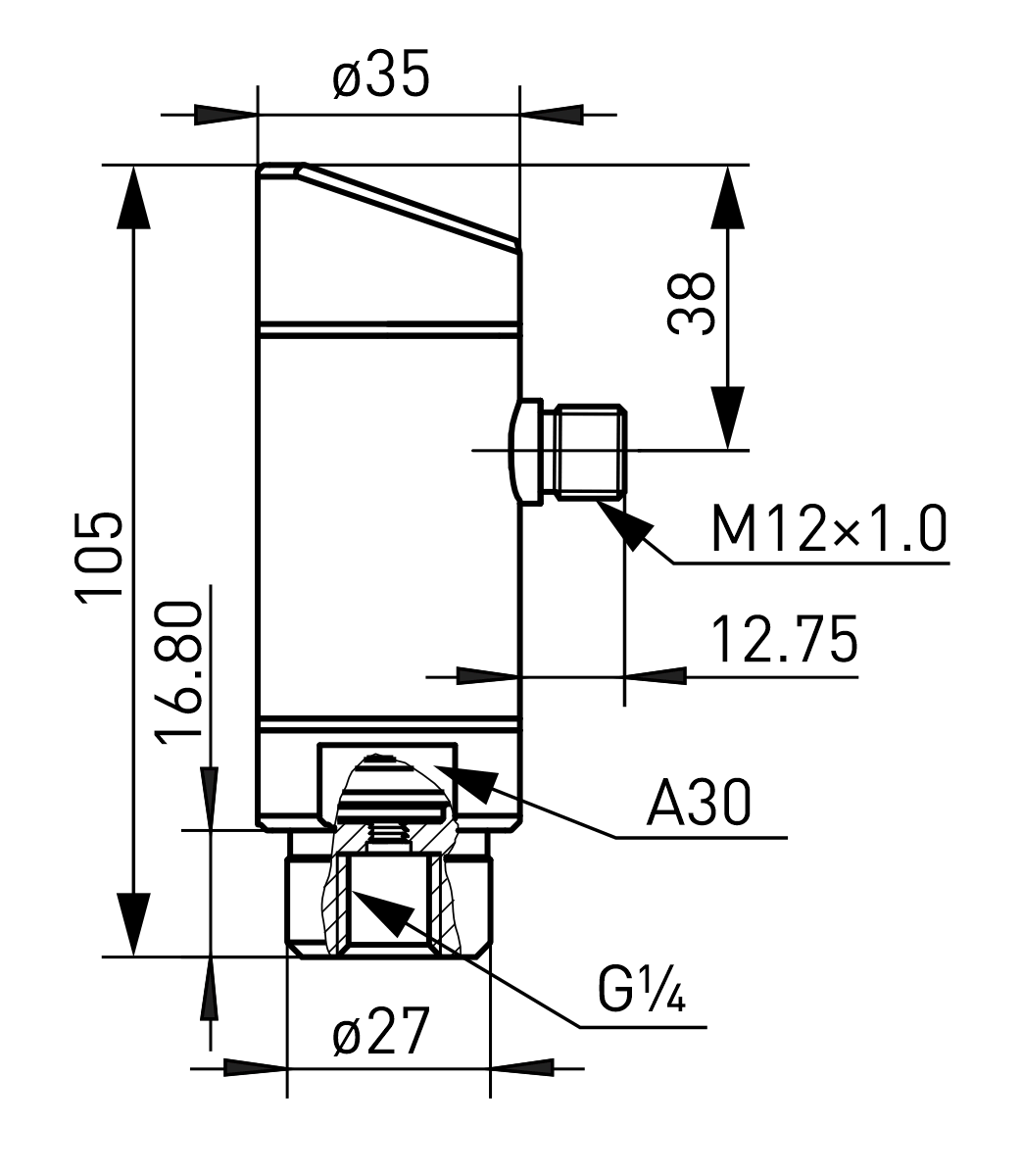

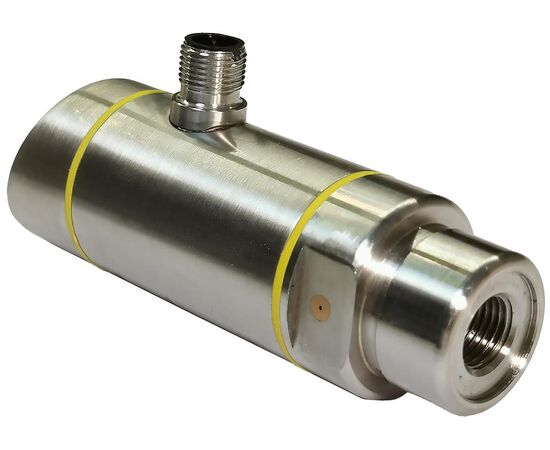

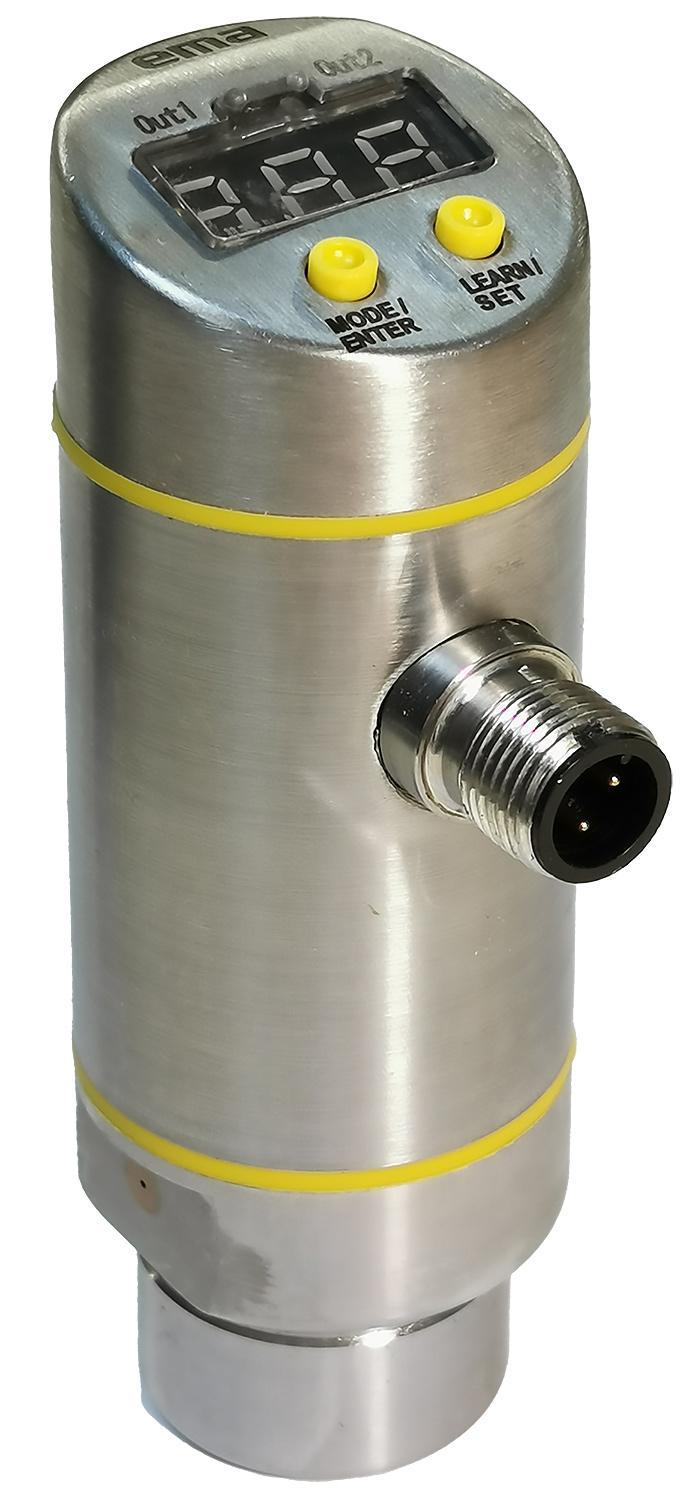

Характеристики датчика давления PA1162
- датчик давления
- дифференциальное давление
- газы
- жидкости
- 0…10 В
- 4…20 мА
- НО/НЗ программируемый
- 4-проводная
Все датчики постоянного тока, как правило, имеют защиту от неправильной полярности напряжения питания. Значительная часть изделий имеет встроенные ограничители напряжения.
Бистабильная защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Для восстановления функционирования датчика после срабатывания защиты следует кратковременно прервать подачу питающего напряжения или переключить его управляющим воздействием.
Тактовая защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Через короткое время защита восстанавливает цепь и, если перегрузка осталась, вновь прерывает ток. Циклы повторяются до устранения перегрузки.
- тактовая
- светодиоды состояния выходов и режимов работы
- цифровой индикатор
- кнопки на корпусе
- G¼ внутренняя резьба
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
