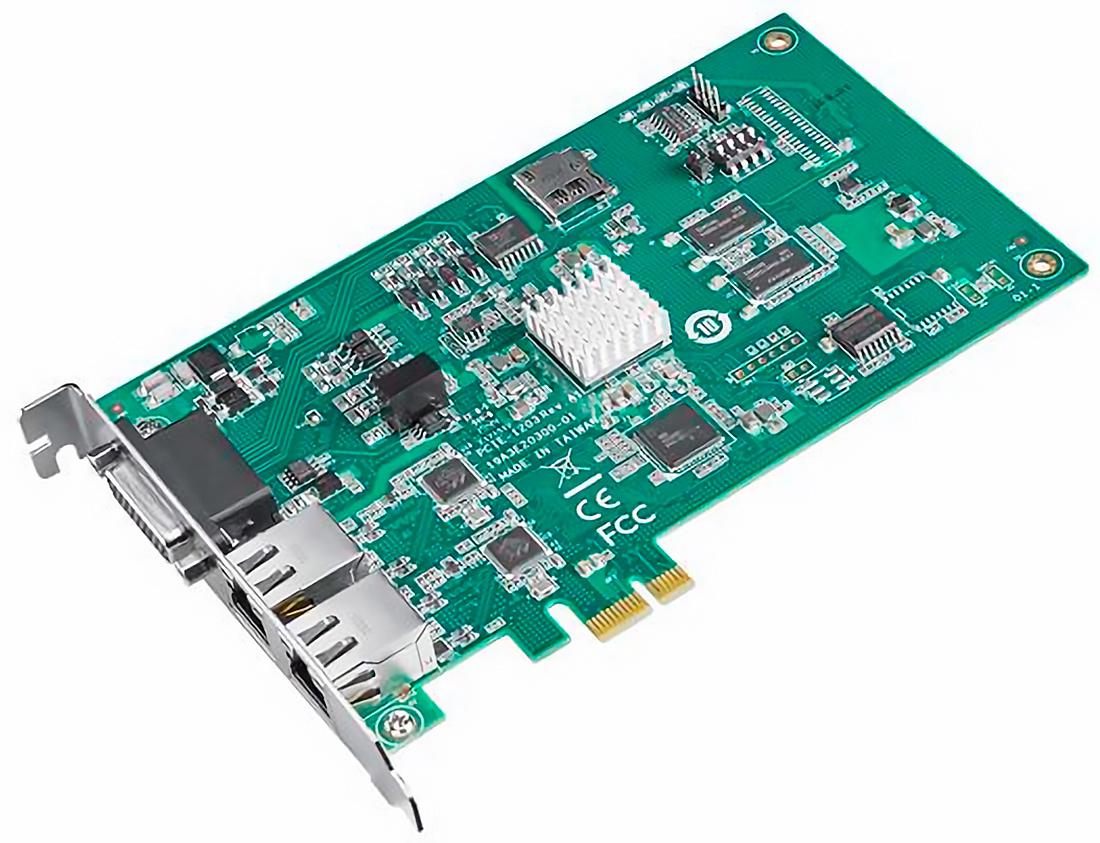

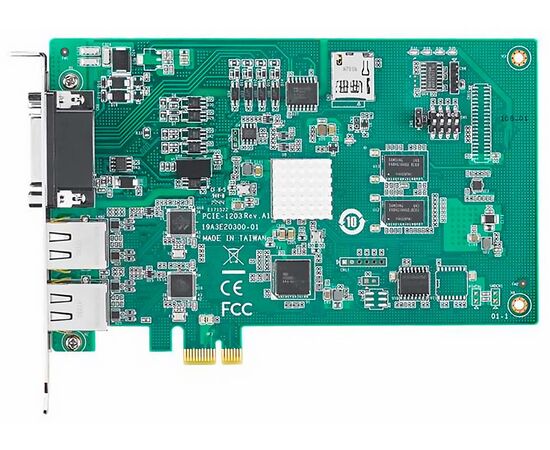

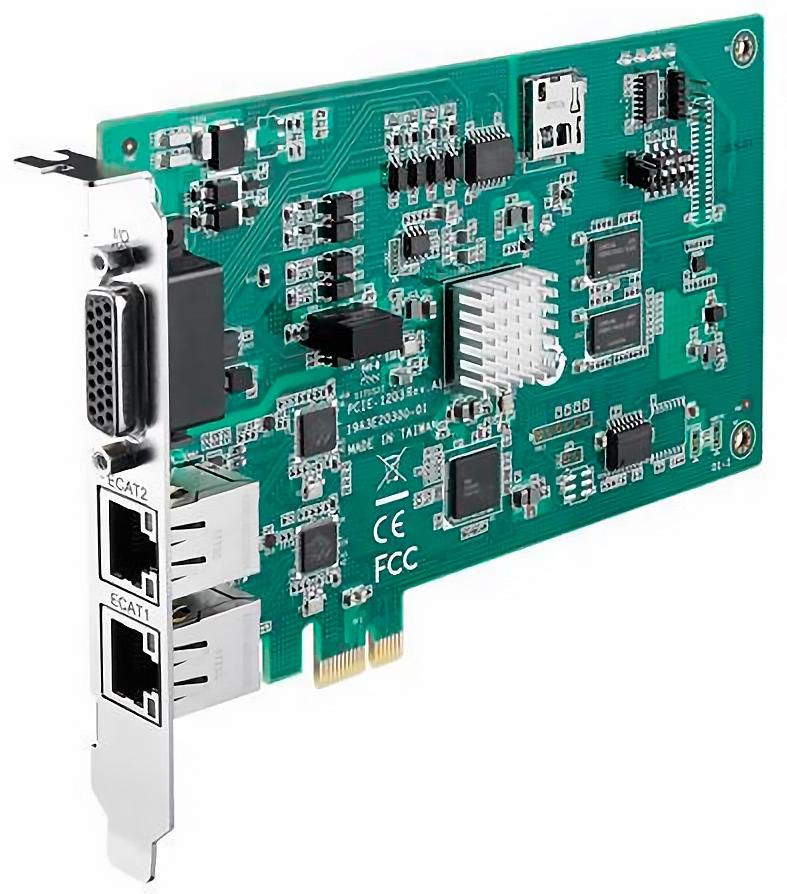

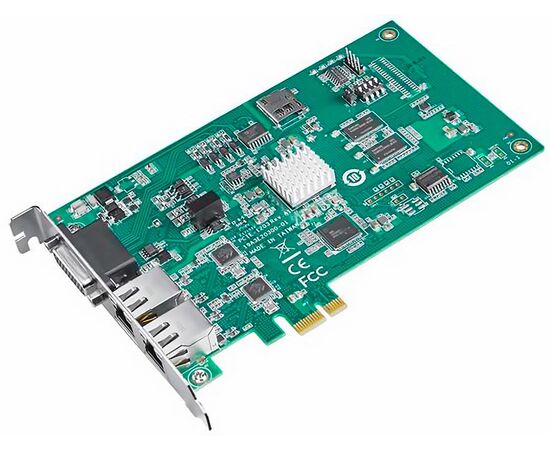

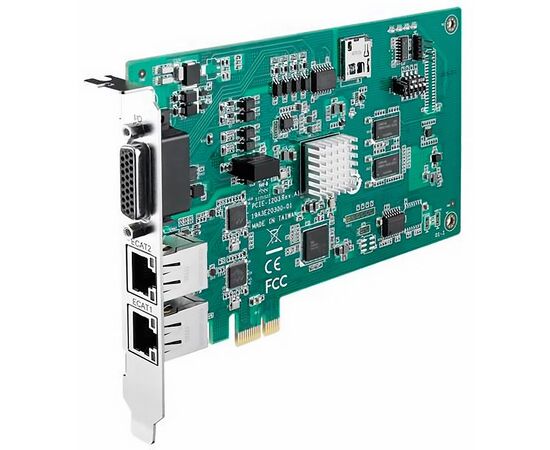

PCIE-1203 — это 2-портовая EtherCAT плата PCI Express. Она представляет собой готовую к использованию платформу разработки EtherCAT для всех систем промышленной автоматизации на базе ПК. Стек протоколов EtherCAT выполняется на карте автономно. Это позволяет хосту обрабатывать до двух EtherCAT-сетей с чрезвычайно коротким временем цикла для приложений управления движением и простого ввода-вывода. Для Motion порта EtherCAT время цикла обмена данными составляет до 500µs, а для порта Fast I/O время цикла не превышает 200µs в высокоскоростной системе ввода/вывода.
Возможности реального времени и высокой точности являются отличительными чертами PCIE-1203. Кроме того, все контроллеры движения Advantech используют архитектуру "Common Motion API", которая представляет собой унифицированный пользовательский интерфейс программирования и графическую утилиту. Такая архитектура позволяет экономить на обслуживании и обновлении приложений. Программисты могут использовать любой контроллер Advantech SoftMotion без изменения большого количества кода приложения. Наглядные примеры снижают нагрузку на программиста, помогая ему легко выполнить конфигурирование и диагностику.
- Двухъядерный процессор ARM с частотой 667 МГц
- 2 порта EtherCAT для высокопроизводительной работы приложений управления перемещением и ввода-вывода
- Поддержка общего SDK для быстрой разработки приложений
- Поддержка до 32 осей для управления перемещением
- Поддержка "point-to-point", линейной и круговой интерполяции, таблицы траекторий, синхронизации задержки DO
- Поддержка программируемого ускорения/замедления
- Выделенные входные каналы RDY и SVON/ERC могут переключаться для обычных операций ввода-вывода
- Диагностика для быстрой обработки ошибок позволяет отслеживать команды и сообщения об ошибках
Характеристики контроллера перемещений PCIE-1203-16A
- контроллер перемещений
- движение "точка-точка"
- движение по дуге
- круговая интерполяция
- линейная интерполяция
- локальные DIO
- программируемое ускорение/торможение
- таблица траекторий
- управление DIO и AIO по EtherCAT
- фиксация позиции
- контакт с внешним питанием
- открытый коллектор
- шифратор приращений
- EtherCAT
- EtherCAT Master
- 200 мкс (для I/O) ,
- 500 мкс (для Motion)
- AI и AO: 128 каналов ,
- DI и DO: 1024 канала
