Описание

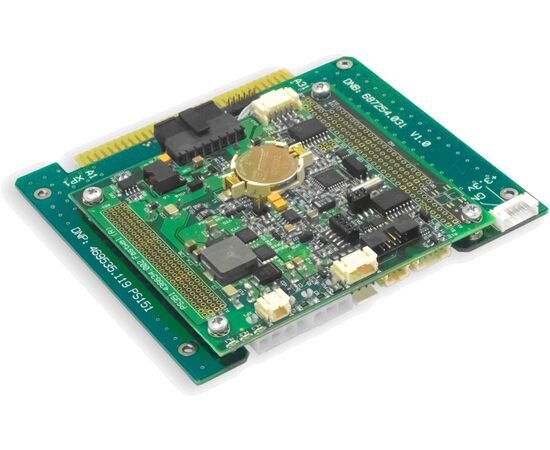

Модуль источника питания PS151 выполнен в формате MicroPC и оптимизирован для использования в составе изделий, предназначенных для эксплуатации:
- в необслуживаемых системах в труднодоступных районах;
- в системах с автономным питанием от солнечных батарей;
- в системах с аккумуляторным питанием на транспортных средствах;
- в системах, эксплуатируемых в экстремальных климатических условиях.
Интеллектуальная система управления источника питания выполняет следующие функции:
- мониторинг окружающей температуры и управление каналами нагревателя и вентилятора в программируемых диапазонах температуры от минус 50°С;
- ведение журнала системных событий с привязкой ко времени и дате;
- управление сторожевым таймером, отключающим питание системы в случае зависания;
- автоматический переход на резервный канал питания;
- включение/отключение системы по расписанию;
- функция «охраны» системы, находящейся в отключенном состоянии.
Для работы в составе системы управления блок питания имеет:
- гальванически изолированный (1500 В) от входа и выхода интерфейс управления RS-232 или RS-422 (скорость 38400 бит/с);
- программируемые режимы включения, выключения вторичного питания;
- сторожевой WDT таймер, отключающий вторичное питание в случае «зависания» системы;
- интегрированный температурный датчик;
- интегрированные часы реального времени (RTC) с батарейным питанием;
- сигналы системных событий на дополнительном разъёме: снижение входного напряжения питания.
Функции ИБП и экономии энергии:
- автоматический переход на резервное питание (источник резервного питания внешний) при пропадании основного питания;
- измерение входного напряжения и напряжения батарейного питания RTC;
- отключаемая с помощью перемычек светодиодная индикация на плате;
- разъём для подключения внешних светодиодов.
Модуль имеет влагозащитное покрытие печатной платы, токоведущих частей и компонентов.
Характеристики источника питания PS151-01\COATED
Бренд (изготовитель)
Тип
- источник питания
Принцип действия
- DC/DC
Вход
Входное напряжение
- 10…36 VDC
Выходы
Выход
+5 В
Номинальный ток выхода 1
6 А
Выход 2
+12 В
Номинальный ток выхода 2
1.6 А
Выход 3
+3.3 В
Номинальный ток выхода 3
3 А
Энергопотребление без нагрузки
5 мА
Общее
Гальваническая изоляция
- 1500 VDC (вход-выход)
Условия эксплуатации
Рабочая температура
-40…+85°C
Пыле/влагозащита
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
влагозащитное покрытие
