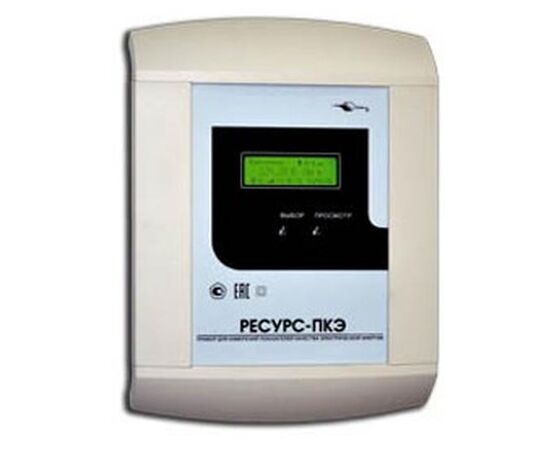

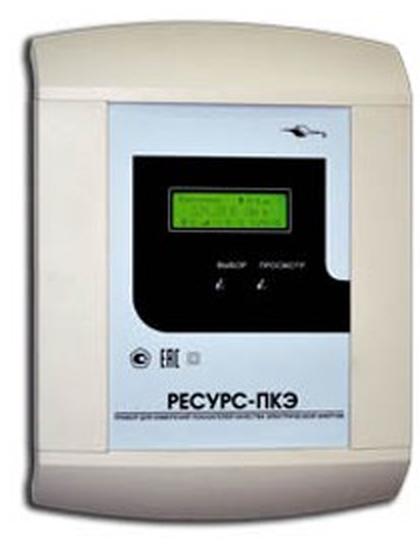

Ресурс-ПКЭ-1.7-ои-S, измеритель ПКЭ навесной

Отличительные особенности:

• Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии
• Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008) (класс S)

Функциональные возможности:

• Измерение ПКЭ по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008) (класс S), ГОСТ 32144-2013 (ГОСТ Р 54149-2010)
• Измерение параметров напряжения
• Измерение дозы фликера по ГОСТ Р 51317.4.15–99
• Регистратор результатов измерений

Область применения:

• Контроль качества электрической энергии;
• Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ)

Измеряемые параметры:

• Показатели качества электроэнергии (ПКЭ):
  • Среднеквадратическое значение напряжения
  • Отрицательное и положительное отклонения напряжения
  • Установившееся отклонение напряжения
  • Отклонение частоты
  • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
  • Коэффициент искажения синусоидальности напряжения
  • Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50)
  • Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49)
  • Длительность и глубина провала напряжения
  • Длительность прерывания напряжения
  • Длительность и коэффициент временного перенапряжения
  • Кратковременная и длительная дозы фликера

Основные метрологические характеристики скачать (133 КБ, pdf)

Хранение результатов измерений:

• Статистические характеристики ПКЭ за 1 сутки – не менее 3 мес
• Статистические характеристики ПКЭ за 7 суток – не менее 1 года
• Параметры напряжения с временем измерения 10 с – не менее 9 суток
• Параметры напряжения с временем измерения 1 мин – не менее 9 суток
• Параметры напряжения с временем измерения 10 мин – не менее 9 суток
• Параметры напряжения с временем измерения 2 ч – не менее 30 суток
• Параметры провалов и временных перенапряжений – не менее 3000 событий

Схемы подключений:

• Трехфазная трехпроводная
• Трехфазная четырехпроводная
• Однофазная двухпроводная

Измерительные входы:

• Количество входов – 3
• Количество диапазонов – 2
• Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В

Интерфейсы:

• RS-485 (до 115200 бит/c)
• RS-232/RS-485 (до 115200 бит/c)

Импульсные входы и выходы:

• Импульсные входы:
  • Количество входов – 2
  • Значение входного тока в состоянии «включено» – от 6 до 25 мА
  • Максимальное значение входного тока в состоянии «выключено» – 0,2 мА

• Импульсные выходы:
  • Количество выходов – 2
  • Максимальное значение выходного тока в состоянии «замкнуто» –  100 мА
  • Максимальное значение выходного напряжения в состоянии «разомкнуто» – 14 В

Протоколы передачи данных:

• «Ресурс»

Электропитание:

• Электропитание от измерительных цепей напряжения
  • Диапазон действующих значений фазных напряжений от 46 до 330 В
  • Диапазон действующих значений междуфазных напряжений от 80 до 570 В
  • Диапазон частоты от 45 до 57,5 Гц
  • Потребляемая мощность не более 10 В·А

• Электропитание по дополнительному входу
  • Диапазон питающих напряжений от 48 до 700 В (DC)

Комплект поставки: прибор, программное обеспечение, руководство по эксплуатации, паспорт, методика поверки
