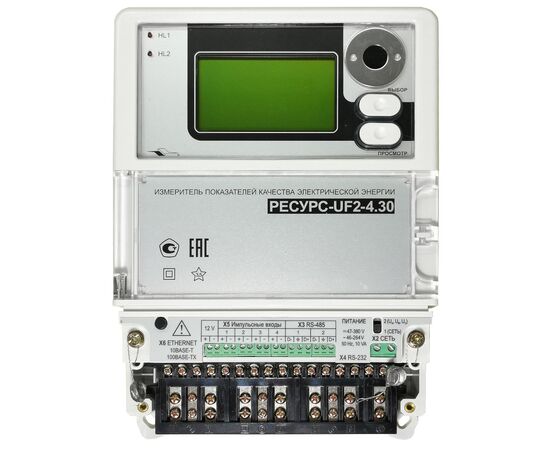

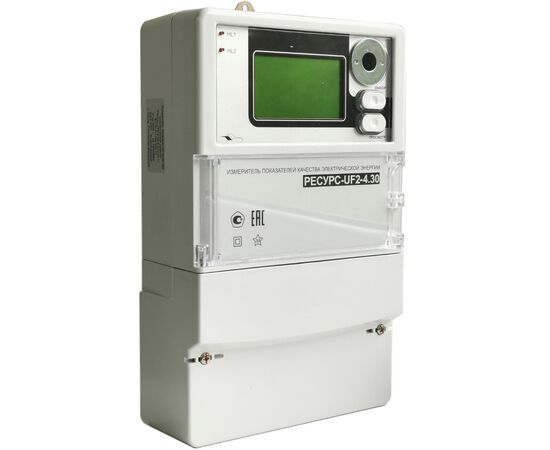

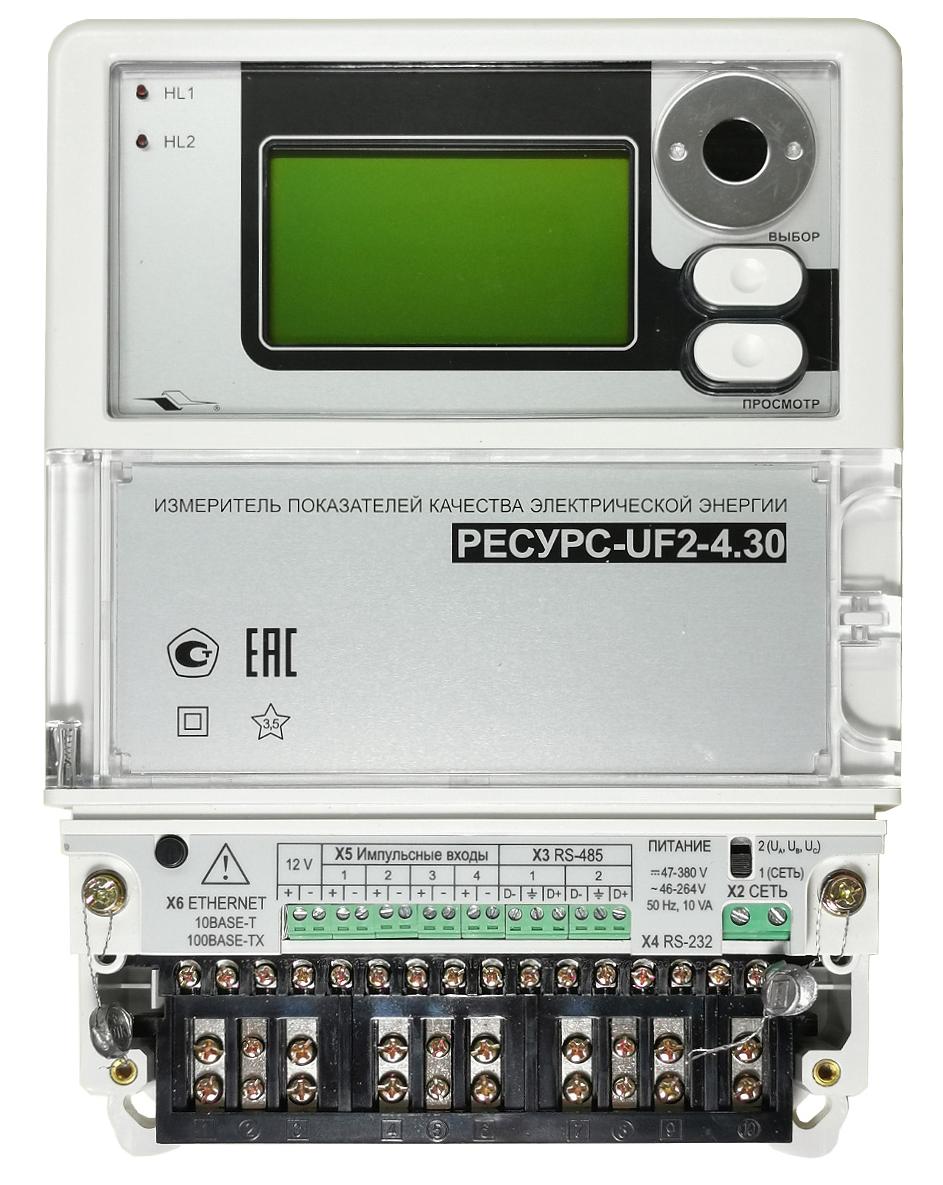

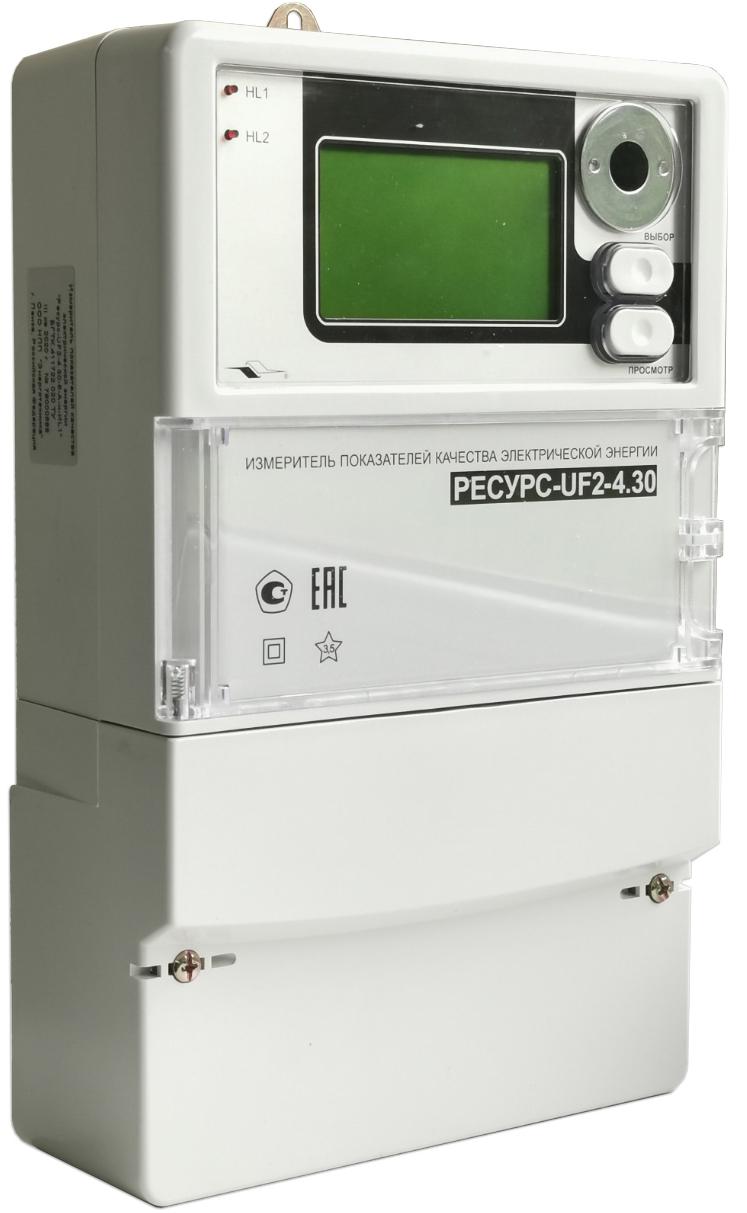

Измеритель показателей качества электроэнергии Ресурс-UF2-4.30, ном. ток 1 А, класс точности S, навесной

Отличительные особенности

• Совмещение функций измерителя показателей качества электрической энергии и счётчика электрической энергии в одном приборе
• Большая глубина хранения измерительной информации
• Несколько независимо функционирующих коммуникационных интерфейсов
• Поддержка основных стандартных протоколов передачи данных
• Управление устройствами автоматики и телемеханики

Область применения

• Непрерывный мониторинг качества электрической энергии в соответствии с требованиями с ГОСТ 33073-2014
• Анализ качества электрической энергии
• Учёт электрической энергии
• Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ)
• Системы автоматики и телемеханики

Функциональные возможности

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30–2013 (класс точности S), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1)
• Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655–2009
• Измерение активной электрической энергии по ГОСТ 31819.22–2012 (класс 0,2S)
• Измерение реактивной электрической энергии по ГОСТ 31819.23–2012 (класс 1)
• Регистратор результатов измерений показателей качества электрической энергии, параметров напряжения, силы тока и углов фазовых сдвигов
• Учёт электрической энергии по 48 тарифным зонам
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчётный период, за каждую тарифную зону расчётного периода
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений
• Web-интерфейс для просмотра настроек и оперативных результатов измерений

Измеряемые параметры

• ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ:
  • Отклонение частоты (значение частоты)
  • Отрицательное и положительное отклонения напряжения
  • Установившееся отклонение напряжения основной частоты
  • Установившееся отклонение напряжения прямой последовательности
  • Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник)
  • Кратковременная и длительная дозы фликера
  • Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения)
  • Коэффициент n-ой гармонической составляющей напряжения (среднеквадратическое значение n-ой гармонической составляющей напряжения, n от 2 до 50)
  • Коэффициент m-ой интергармонической составляющей напряжения (среднеквадратическое значение m-ой интергармонической составляющей напряжения, m до 50 порядка)
  • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
  • Длительность провала напряжения
  • Глубина провала напряжения (остаточное напряжение при провале напряжения)
  • Длительность перенапряжения
  • Коэффициент перенапряжения (максимальное значение напряжения при перенапряжении)
  • Длительность прерывания напряжения

• НАПРЯЖЕНИЕ:
  • Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение напряжения основной частоты
  • Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей

• СИЛА ТОКА:
  • Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение силы тока основной частоты
  • Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
  • Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока)
  • Коэффициент n-ой гармонической составляющей тока (среднеквадратическое значение n-ой гармонической составляющей тока, n от 2 до 50)
  • Коэффициент m-ой интергармонической составляющей тока (среднеквадратическое значение m-ой интергармонической составляющей тока, m до 50 порядка)
  • Коэффициенты несимметрии токов по обратной и нулевой последовательностям

• УГЛЫ ФАЗОВЫХ СДВИГОВ:
  • Угол фазового сдвига между напряжениями основной частоты
  • Угол фазового сдвига между токами основной частоты
  • Угол фазового сдвига между напряжением и током основной частоты
  • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50)
  • Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей

• МОЩНОСТЬ:
  • Активная мощность основной частоты
  • Активная мощность (для полосы частот от 1 до 50 гармонической составляющей)
  • Активная мощность n-ой гармонической составляющей (n от 2 до 50)
  • Активная мощность прямой, обратной и нулевой последовательностей
  • Реактивная мощность основной частоты
  • Реактивная мощность (для полосы частот от 1 до 50 гармонической составляющей)
  • Реактивная мощность n-ой гармонической составляющей (n от 2 до 50)
  • Реактивная мощность прямой, обратной и нулевой последовательностей
  • Полная мощность основной частоты
  • Полная мощность (для полосы частот от 1 до 50 гармонической составляющей)
  • Полная мощность n-ой гармонической составляющей (n от 2 до 50)
  • Полная мощность прямой, обратной и нулевой последовательностей
  • Коэффициент мощности
  • Удельная фазная мощность потерь

• ТРЁХФАЗНАЯ ЭНЕРГИЯ И МОЩНОСТЬ:
  • Активная энергия и мощность прямого и обратного направлений
  • Реактивная энергия и мощность основной частоты в каждом из четырех квадрантов
  • Реактивная энергия прямого направления (суммарная реактивная энергия 1 и 2 квадрантов)
  • Реактивная энергия обратного направления (суммарная реактивная энергия 3 и 4 квадрантов)
  • Реактивная энергия при индуктивной нагрузке (суммарная реактивная энергия 1 и 3 квадрантов)
  • Реактивная энергия при ёмкостной нагрузке (суммарная реактивная энергия 2 и 4 квадрантов)
  • Полная энергия и мощность прямого и обратного направлений
  • Активная энергия и мощность основной частоты прямого и обратного направлений
  • Активная энергия и мощность прямой последовательности прямого и обратного направлений
  • Реактивная энергия и мощность в каждом из четырех квадрантов
  • Реактивная энергия и мощность прямой последовательности в каждом из четырех квадрантов
  • Удельная энергия потерь

Хранение результатов измерений

• Отклонение частоты (значение частоты) с временем измерения 10 секунд – не менее 90 суток
• Показатели качества электрической энергии с временем измерения 1 минута – не менее 90 суток (без коэффициентов интергармонических составляющих напряжений)
• Показатели качества электрической энергии с временем измерения 10 минут – не менее 90 суток
• Показатели качества электрической энергии с временем измерения 2 часа – не менее 90 суток
• Параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов – не менее 15 суток при сохранении всех измеряемых параметров с временем измерения 60 секунд
• Статистические характеристики показателей качества электрической энергии за 1 сутки – не менее 5 месяцев
• Статистические характеристики показателей качества электрической энергии за 7 суток – не менее 2 лет
• Параметры провалов напряжения, перенапряжений и прерываний напряжения – не менее 30000 событий
• Профили мощностей с временем измерения от 1 до 60 минут – 16·N суток (где N – время измерения мощности, от 1 до 60 мин)
• Параметры энергии за 1 сутки – не менее 750 суток

Схемы подключений

• ВХОДЫ НАПРЯЖЕНИЯ:
  • Трёхфазная четырёхпроводная схема
  • Трёхфазная трёхпроводная схема

• ВХОДЫ ТОКА:
  • Схема с тремя трансформаторами тока
  • Схема с двумя трансформаторами тока в произвольных фазах

Измерительные входы

• НАПРЯЖЕНИЯ:
  • Количество входов — 3
  • Количество диапазонов измерений — 2
  • Номинальные среднеквадратические значения фазного/междуфазного напряжений — 57,7/100 В и 220/380 В
  • Входное сопротивление — не менее 250 кОм (при питании от дополнительного входа электропитания)

• ТОКА:
  • Количество входов — 3
  • Номинальное среднеквадратическое значение силы тока — 1 А
  • Максимальное среднеквадратическое значение силы тока — 1.5 А
  • Входное сопротивление — не более 0.05 Ом
  • Мощность, потребляемая по каждому входу   – не более 1 В·А

Интерфейсы

• RS-232 — до 115200 бит/c
• RS-485 (два интерфейса) — до 115200 бит/c
• Ethernet — 10/100 Мбит/с
• Оптический порт или Bluetooth 2.0 — до 115200 бит/c

Протоколы передачи данных

• МЭК 60870-5-101
• МЭК 60870-5-104
• Modbus (RTU, ASCII)
• Modbus TCP
• РРР
• HTTP
• «Ресурс»

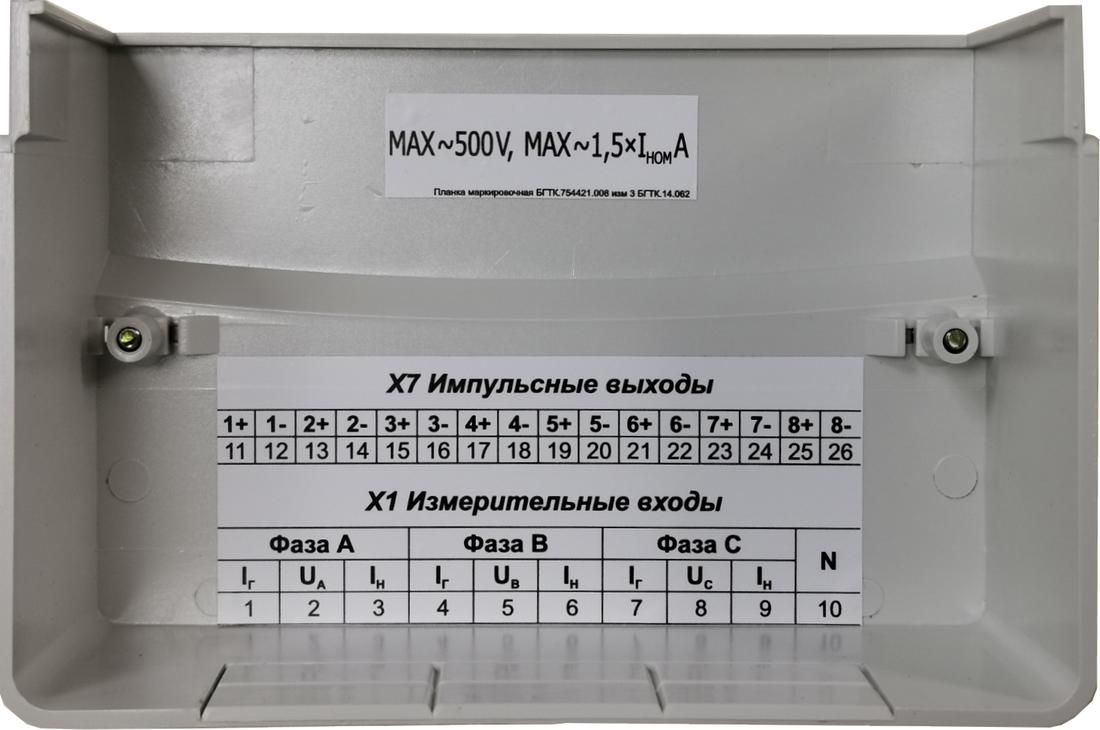

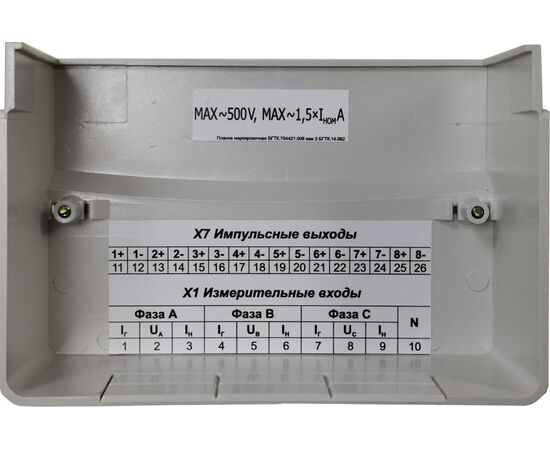

Импульсные входы и выходы

• ИМПУЛЬСНЫЕ ВХОДЫ:
  • Количество входов — 4
  • Функциональное назначение:
    • контроль переключения состояний и фиксация данных событий в журнале событий
    • управление импульсными выходами

• ИМПУЛЬСНЫЕ ВЫХОДЫ:
  • Количество выходов — 8
  • Максимальный допустимый ток в состоянии «замкнуто» — не более 100 мА
  • Функциональное назначение:
    • формирование импульсов, количество которых пропорционально измеренному значению энергии
    • формирование сигнала, синхронно с изменением секунд устройства для отсчёта текущего времени прибора
    • формирование сигналов в соответствии с результатом логической функции, заданной пользователем

Электропитание

• ЭЛЕКТРОПИТАНИЕ ОТ ИЗМЕРИТЕЛЬНЫХ ВХОДОВ НАПРЯЖЕНИЯ:
  • Диапазон фазного напряжения электропитания переменного тока — от 46 до 440 В
  • Диапазон междуфазного напряжения электропитания переменного тока — от 78 до 762 В
  • Диапазон частоты — от 42,5 до 57,5 Гц

• ЭЛЕКТРОПИТАНИЕ ОТ ДОПОЛНИТЕЛЬНОГО ВХОДА:
  • Диапазон напряжения электропитания постоянного тока — от 47 до 380 В
  • Диапазоны напряжения электропитания переменного тока (от 42,5 до 57,5 Гц) — от 46 до 264 В

• Мощность, потребляемая каждой цепью напряжения прибора:
  • При электропитании от измерительных входов напряжения — не более 10 В·А
  • При электропитании от дополнительного входа — не более 1 В·А

• Мощность, потребляемая прибором по дополнительному входу электропитания — не более 10 В·А

Условия эксплуатации

• Устойчивость к климатическим воздействиям — группа 4 по ГОСТ 22261–94
• Диапазон температуры в рабочих условиях эксплуатации — от минус 25 °С до плюс 55 °С

Программное обеспечение

• «Конфигуратор UF2-4.30 (Е4)» — настройка прибора (в комплекте поставки)
• «Монитор UF2-4.30 (Е4)» — просмотр оперативных результатов измерений (в комплекте поставки)
• «Ресурс-UF2Plus» — работа с архивами результатов измерений (в комплекте поставки)
• «Ресурс-БРИЗ» — работа в автоматизированных информационно-измерительных системах (приобретается отдельно)

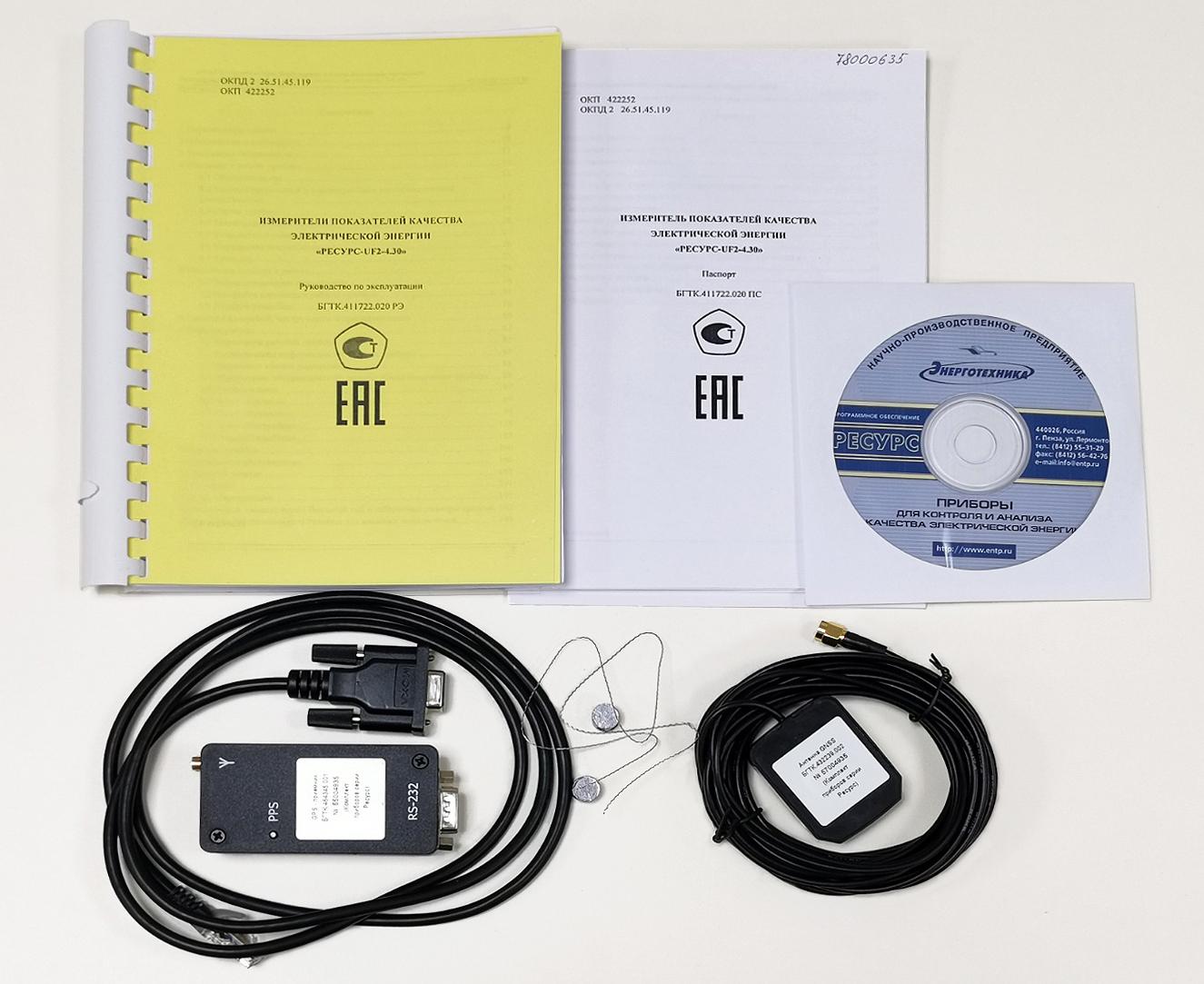

Комплект поставки

• прибор
• устройство синхронизации времени (GPS/ГЛОНАСС-приёмник с внешней антенной)
• кабель модемный RS-232 – RJ45-M
• руководство по эксплуатации
• паспорт
• компакт диск с программным обеспечением
