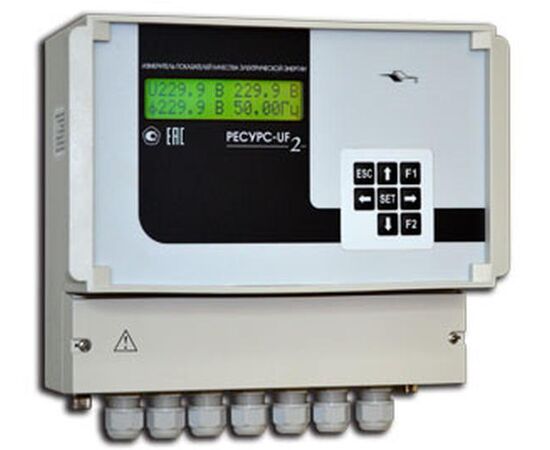

Ресурс-UF2, измеритель ПКЭ с поддержкой протокола МЭК 60870-5-101

Отличительные особенности

• Основной стационарный прибор (базовая модификация) типа средств измерений «Ресурс-UF2» для организации непрерывного контроля и анализа качества электрической энергии
• Поддержка стандартного протокола передачи данных ГОСТ Р МЭК 60870-5-101–2006
• Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30–2013 (класс А)
• Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144–2013 и ГОСТ 13109–97
• Возможность модернизации приборов, выпущенных до 2013 года, для соответствия ГОСТ 30804.4.30–2013 (класс А) и ГОСТ 32144–2013

Область применения

• Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014
• Анализ качества электрической энергии
• Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ)

Функциональные возможности

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013, ГОСТ 13109–97
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1)
• Измерение параметров напряжения, силы тока, углов фазовых сдвигов, мощности и энергии в соответствии с требованиями ГОСТ Р 8.655–2009
• Регистратор результатов измерений
• Регистратор аварийных событий
• Цифровой осциллограф

Измеряемые параметры

• ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (ПКЭ):
  • Отклонение частоты (значение частоты)
  • Отрицательное и положительное отклонения напряжения
  • Установившееся отклонение напряжения основной частоты
  • Установившееся отклонение напряжения прямой последовательности
  • Доза фликера (кратковременная и длительная)
  • Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения)
  • Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40)
  • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
  • Длительность провала (прерывания) напряжения
  • Глубина провала напряжения
  • Длительность перенапряжения
  • Коэффициент перенапряжения

• НАПРЯЖЕНИЕ:
  • Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение напряжения основной частоты
  • Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей

• СИЛА ТОКА:
  • Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение силы тока основной частоты
  • Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
  • Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока)
  • Коэффициент n-ой гармонической составляющей тока (n от 2 до 40)

• УГЛЫ ФАЗОВЫХ СДВИГОВ:
  • Угол фазового сдвига между напряжениями основной частоты
  • Угол фазового сдвига между напряжением и током основной частоты
  • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40)
  • Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей

• МОЩНОСТЬ:
  • Активная фазная и трёхфазная мощность
  • Реактивная фазная и трёхфазная мощность
  • Полная фазная и трёхфазная мощность

• ЭНЕРГИЯ:
  • Активная энергия прямого и обратного направлений
  • Реактивная энергия прямого и обратного направлений

Хранение результатов измерений

• Параметры электрических величин с временем измерения 1 минута – не менее 7 суток
• Параметры электрических величин с временем измерения 10 минут – не менее 15 суток
• Статистические характеристики показателей качества электрической энергии за 1 сутки – не менее 3 месяцев
• Статистические характеристики показателей качества электрической энергии за 7 суток – не менее 1 года
• Параметры провалов напряжения, перенапряжений и прерываний напряжения – не менее 100 событий
• Кратковременная доза фликера – не менее 35 суток;
• Профили мощностей с временем измерения 30 минут – не менее 3 месяцев
• Параметры энергии за 1 сутки – не менее 1 года
• Параметры энергии за расчётный период – не менее 1 года
• Гистограммы провалов и перенапряжений – до 30 событий

Основные метрологические характеристики скачать

Схемы подключений

• ВХОДЫ НАПРЯЖЕНИЯ:
  • Трёхфазная четырёхпроводная схема
  • Трёхфазная трёхпроводная схема
  • Однофазная двухпроводная схема

• ВХОДЫ ТОКА:
  • Схема с тремя трансформаторами тока
  • Схема с двумя трансформаторами тока в произвольных фазах

Измерительные входы

• ДЛЯ ПОДКЛЮЧЕНИЯ К ТРАНСФОРМАТОРАМ НАПРЯЖЕНИЯ:
  • Количество входов – 3
  • Номинальные среднеквадратические значения фазного/междуфазного напряжений – 57,7/100 В
  • Входное сопротивление – не менее 100 кОм

• ДЛЯ НЕПОСРЕДСТВЕННОГО ВКЛЮЧЕНИЯ ПО НАПРЯЖЕНИЮ:
  • Количество входов – 3
  • Номинальные среднеквадратические значения фазного/междуфазного напряжений – 220/380 В
  • Входное сопротивление – не менее 400 кОм

• ТОКА:
  • Количество входов – 3
  • Количество диапазонов измерений – 2
  • Номинальное среднеквадратическое значение силы тока – 1 А и 5 А

• ВХОДНОЕ СОПРОТИВЛЕНИЕ
  • не более 0,05 Ом для входов тока с номинальным среднеквадратическим значением силы тока 5 А
  • не более 0,25 Ом для входов тока с номинальным среднеквадратическим значением силы тока 1 А

Интерфейсы

• RS-232 – до 115200 бит/c
• RS-485 – до 115200 бит/c

Протоколы передачи данных

• «Ресурс»
МЭК 60870-5-101

Электропитание

• Диапазон напряжения электропитания переменного тока – от 85 до 265 В
• Диапазон частоты – от 42,5 до 57,5 Гц
• Потребляемая мощность – не более 20 В·А

Программное обеспечение

• «Монитор Ресурс-UF2» – просмотр оперативных результатов измерений
• «Ресурс-UF2 Opera» – архивирование оперативных результатов измерений
• «Ресурс-UF2Plus» – работа с архивами результатов измерений
• «Ресурс-БРИЗ» – работа в автоматизированных информационно-измерительных системах

Комплект поставки

• прибор
• устройство синхронизации времени (GPS/ГЛОНАСС-приёмник с внешней антенной)
• кабель сетевой
• кабели измерительные напряжения
• кабели измерительные тока
• кабель нуль-модемный RS-232
• руководство по эксплуатации
• паспорт
• методика поверки
• компакт диск с программным обеспечением
