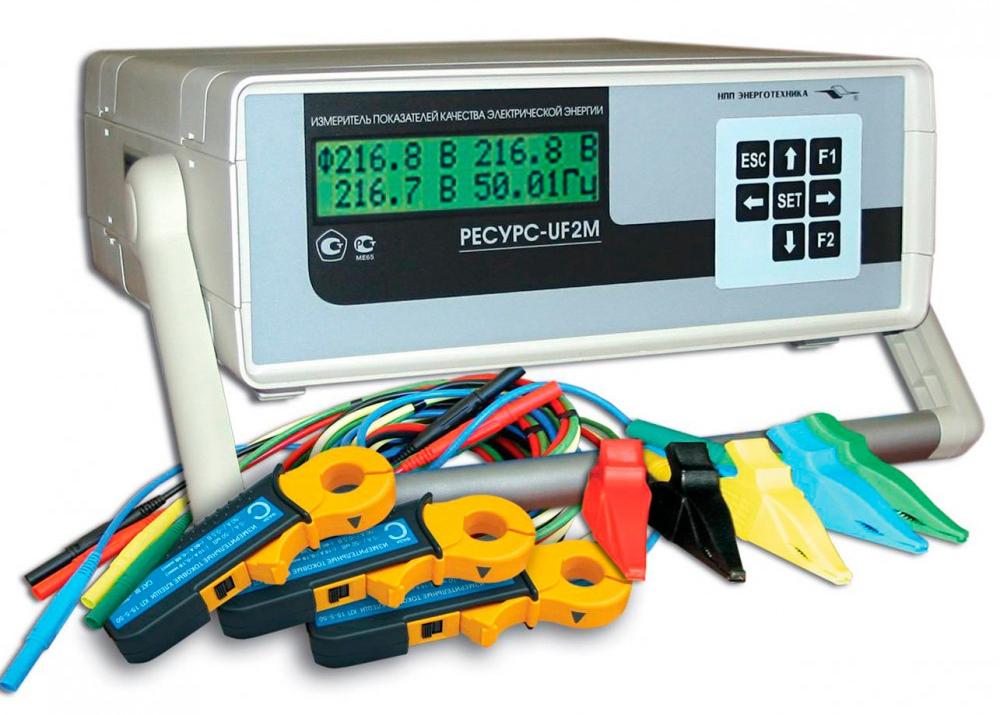

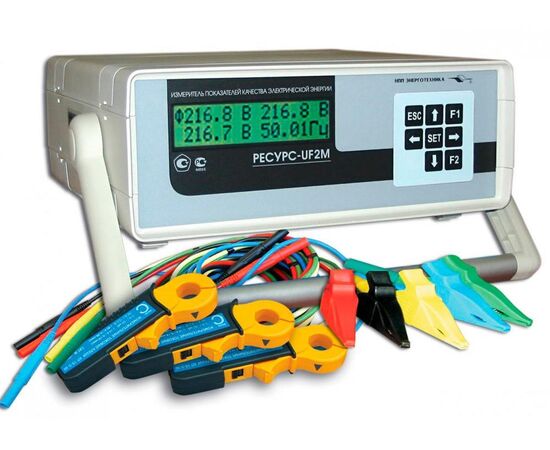

Измеритель ПКЭ Ресурс-UF2MВ переносной с клещами П15-5 (4 шт)

Отличительные особенности:

• Мобильная модификация измерителя показателей качества электрической энергии «Ресурс-UF2» для контроля качества электрической энергии и проведения измерений во вторичных цепях измерительных трансформаторов напряжения и тока
• Высокая точность измерений силы тока без разрыва цепи с помощью токоизмерительных клещей
• Работа с USB Flash-диском
• Возможность измерений в трёхфазных пятипроводных электрических сетях
• Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30–2013 (класс А)
• Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144–2013 и ГОСТ 13109–97
• Возможность модернизации приборов, выпущенных до 2013 года, для соответствия ГОСТ 30804.4.30–2013 (класс А) и ГОСТ 32144–2013

Функциональные возможности:

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013, ГОСТ 13109–97
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1)
• Измерение параметров напряжения, силы тока, углов фазовых сдвигов, мощности и энергии в соответствии с требованиями ГОСТ Р 8.655–2009
• Регистратор результатов измерений
• Регистратор аварийных событий
• Определение мощности нагрузки измерительных трансформаторов напряжения
• Определение вторичной нагрузки измерительных трансформаторов тока
• Сохранение результатов измерений на USB Flash-диске
• Запись архивных данных на USB Flash-диск
• Цифровой осциллограф

Область применения:

• Контроль качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014
• Сертификация электрической энергии
• Анализ качества электрической энергии
• Метрологическое обеспечение измерительных систем
• Исследования электрических режимов в сетях с резкопеременной и нелинейной нагрузкой

Измеряемые параметры:

• ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ:
  • Отклонение частоты (значение частоты)
  • Отрицательное и положительное отклонения напряжения
  • Установившееся отклонение напряжения основной частоты
  • Установившееся отклонение напряжения прямой последовательности
  • Доза фликера (кратковременная и длительная)
  • Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения)
  • Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40)
  • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
  • Длительность провала (прерывания) напряжения
  • Глубина провала напряжения
  • Длительность перенапряжения
  • Коэффициент перенапряжения
• НАПРЯЖЕНИЕ:
  • Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение напряжения основной частоты
  • Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей
• СИЛА ТОКА:
  • Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
  • Среднеквадратическое значение силы тока основной частоты
  • Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
  • Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока)
  • Коэффициент n-ой гармонической составляющей тока (n от 2 до 40)
• УГЛЫ ФАЗОВЫХ СДВИГОВ:
  • Угол фазового сдвига между напряжениями основной частоты
  • Угол фазового сдвига между напряжением и током основной частоты
  • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40)
  • Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей
• МОЩНОСТЬ:
  • Активная фазная и трёхфазная мощность
  • Реактивная фазная и трёхфазная мощность
  • Полная фазная и трёхфазная мощность
• ЭНЕРГИЯ:
  • Активная энергия прямого и обратного направлений
  • Реактивная энергия прямого и обратного направлений
• ВТОРИЧНАЯ НАГРУЗКА ТРАНСФОРМАТОРОВ ТОКА:
  • Полная мощность нагрузки трансформатора тока
  • Коэффициент мощности нагрузки трансформатора тока
  • Вторичный ток трансформатора тока в процентах от номинального значения вторичного тока
  • Вторичная нагрузка трансформатора тока в процентах от номинального значения

Основные метрологические характеристики скачать

Хранение результатов измерений:

• Параметры электрических величин с временем измерения 1 минута – не менее 7 суток
• Параметры электрических величин с временем измерения 10 минут – не менее 15 суток
• Статистические характеристики показателей качества электрической энергии за 1 сутки – не менее 3 месяцев
• Статистические характеристики показателей качества электрической энергии за 7 суток – не менее 1 года
• Параметры провалов напряжения, перенапряжений и прерываний напряжения – не менее 100 событий
• Кратковременная доза фликера – не менее 35 суток
• Профили мощностей с временем измерения 30 минут – не менее 3 месяцев
• Параметры энергии за 1 сутки – не менее 1 года
• Параметры энергии за расчётный период – не менее 1 года
• Гистограммы провалов и перенапряжений – до 30 событий

Схемы подключений:

• ВХОДЫ НАПРЯЖЕНИЯ:
  • Трёхфазная пятипроводная
  • Трёхфазная четырёхпроводная
  • Трёхфазная трёхпроводная
  • Однофазная двухпроводная

• ВХОДЫ ТОКА:
  • С четырьмя трансформаторами тока
  • С тремя трансформаторами тока
  • С двумя трансформаторами тока в произвольных фазах

 Измерительные входы:

• НАПРЯЖЕНИЯ:
  • Количество входов  – 4
  • Количество диапазонов измерений  – 2
  • Номинальные среднеквадратические значения фазного/междуфазного напряжений  –  57,7/100 В и 220/380 В
  • Входное сопротивление –  не менее 400 кОм

• ТОКА:
  • Количество входов   – 4
  • Количество диапазонов измерений
    – 3 для модификации «Ресурс-UF2МВ-3П15-5»
    – не менее 2 для остальных модификаций
  • Номинальное среднеквадратическое значение силы тока при непосредственном включении  – 1 А и 5 А
  • Входное сопротивление
    – не более 0,05 Ом для входа тока с номинальным среднеквадратическим значением силы тока 5 А
    – не более 0,25 Ом для входа тока с номинальным среднеквадратическим значением силы тока 1 А
  • Параметры измерительных входов тока при использовании токоизмерительных клещей

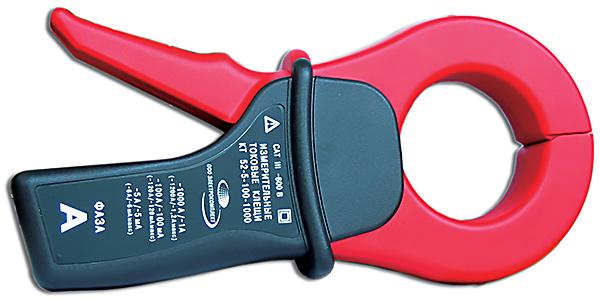

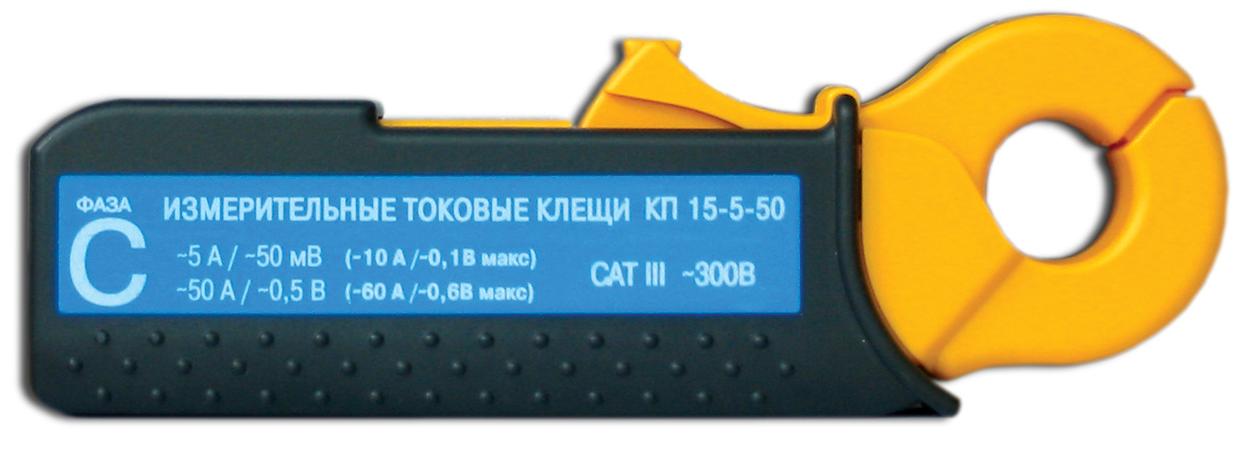

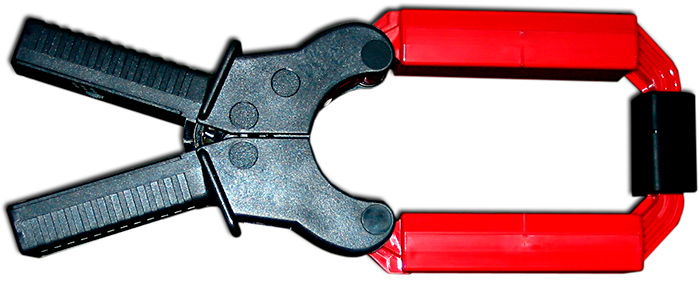

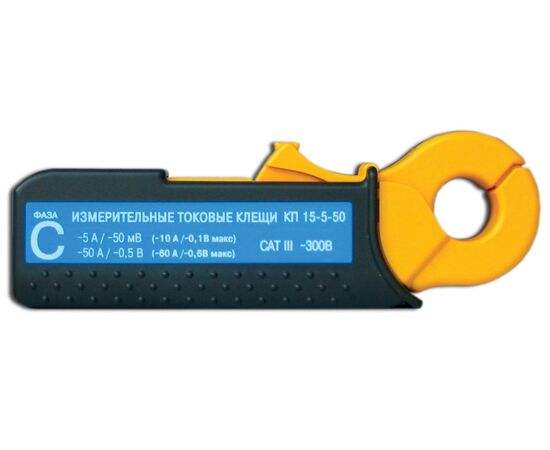

Токоизмерительные клещи	П15-5	Т52-5-1000	Т64-3000
Максимальный диаметр проводника	15 мм	52 мм	64 мм
Номинальный первичный ток	5 А	1000 А	3000 А
Максимальный первичный ток	10 А	1200 А	3600 А
Примечание: Прибор комплектуется одним типом токоизмерительных клещей – П15‑5. По специальному заказу возможна комплектация двумя типами токоизмерительных клещей – П15‑5 и КТ52‑1000 или П15‑5 и КТ64‑3000

• НИЗКОВОЛЬТНЫЕ ВХОДЫ НАПРЯЖЕНИЯ (ВХОДЫ «10 В»):
  • Количество входов  –  4
  • Максимальное среднеквадратическое значение напряжения  –  10 В
  • Входное сопротивление  –  не менее 30 кОм

Интерфейсы:

• RS-232 (до 115200 бит/c)
• RS-485 (до 115200 бит/c)
• USB порт для Flash-диска

 Протокол передачи данных:

•  «Ресурс»

 Электропитание:

• Диапазон напряжения электропитания переменного тока  –  от 85 до 265 В
• Диапазон частоты   –  от 42,5 до 57,5 Гц
• Потребляемая мощность  –  не более 20 В·А

Программное обеспечение:

• «Монитор Ресурс-UF2»   – просмотр оперативных результатов измерений
• «Ресурс-UF2 Plus Opera»   – архивирование оперативных результатов измерений
• «Ресурс-UF2 Plus Sprint»   – работа с оперативными результатами измерений, получаемыми на интервалах времени, равных периоду сигнала основной частоты (20 мс)
• «Ресурс-UF2Plus»   – работа с архивами результатов измерений
• «Ресурс-БРИЗ»   – работа в автоматизированных информационно-измерительных системах

Комплект поставки:

• прибор
• устройство синхронизации времени (GPS/ГЛОНАСС-приёмник с внешней антенной)
• кабель сетевой
• кабели измерительные напряжения
• кабели измерительные тока
• токоизмерительные клещи
• кабель нуль-модемный RS-232
• руководство по эксплуатации
• паспорт
• методика поверки
• компакт-диск с программным обеспечением
• пластиковый кейс для транспортировки
• USB Flash-диск
• преобразователь USB-RS-232
