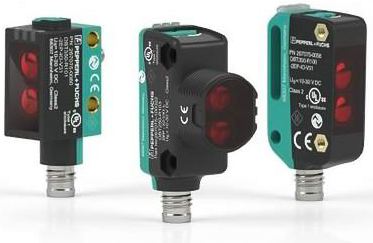

Фотоэлектрические датчики положения

Фотоэлектрические датчики типа Т характеризуются тем, что излучатель и приемник размещены в отдельных корпусах. Прямой оптический луч идет от излучателя к приемнику и может быть перекрыт объектом воздействия. Зона чувствительности датчиков типа T определяется как зона между излучателем и приемником.

Излучатель и приемник могут получать напряжение питания от различных источников питания. Индикатор излучателя сигнализирует о подаче напряжения питания. Индикатор приемника сигнализирует о срабатывании приемника. Элемент коммутации расположен в приемнике. Излучатель и приемник имеют разные обозначения и заказываются как отдельные изделия.

Фотоэлектрические датчики типа R (рефлекторные) имеют размещенный в одном корпусе излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя. При этом возможны два варианта использования этих датчиков:

• объект воздействия прерывает луч при неподвижно закрепленном отражателе;
• отражатель закрепляется на подвижном объекте.

Для датчиков типа R зона чувствительности определяется как зона между датчиком и отражателем.

Фотоэлектрические датчики типа D (диффузного отражения) имеют размещенный в одном корпусе излучатель и приемник. Приемник принимает луч, рассеянно отраженный от объекта воздействия. Объект может перемещаться как вдоль относительной оси, так и под углом к ней.

За стандартный объект воздействия принимают:

• при max зоне чувствительности до 400 мм – белую бумагу с отражающей способностью 90%, размером 100×100 мм;
• при max зоне чувствительности более 400 мм – белую бумагу с отражающей способностью 90%, размером 200×200 мм.

При применении объекта воздействия, отличающегося от стандартного, реальные максимальные расстояния срабатывания могут не соответствовать нормированным, и необходимо применять поправочные коэффициенты.
