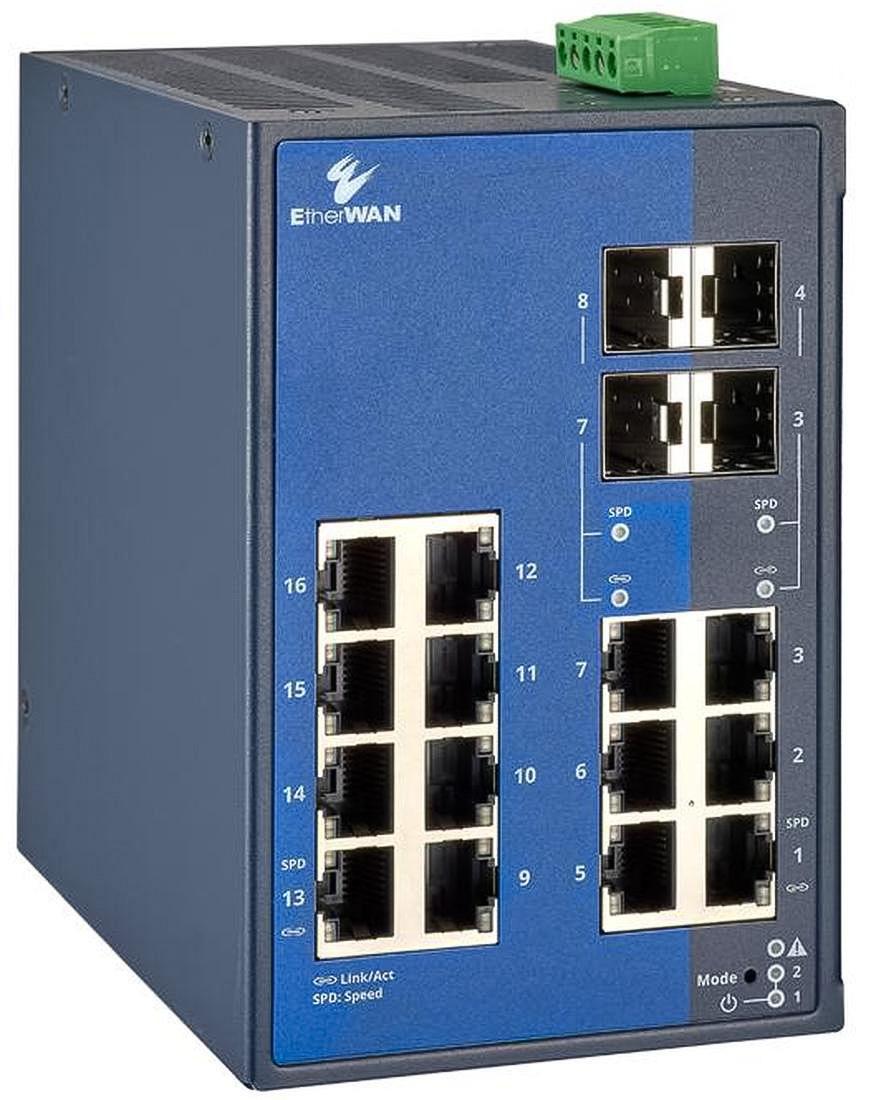

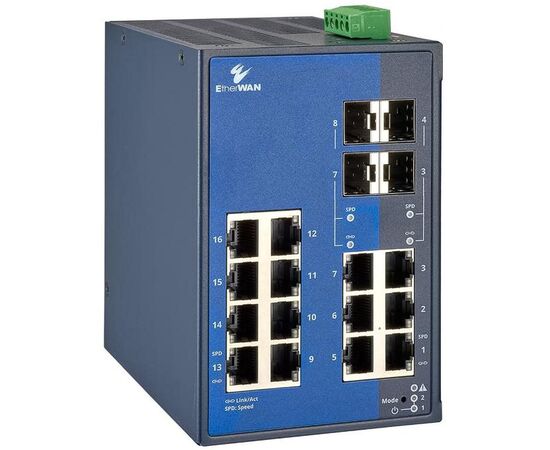

SG300-120202C — промышленный гагибитный коммутатор начального уровня управления из серии SmartE, который оснащен сбалансированным набором функций для построения надежной резервированной сети для задач малой и средней автоматизации.
В коммутаторе представлен базовый набор функций управления уровня L2: DHCP, IGMP, VLAN, приоритизация трафика QoS, резервирование RSTP, которые идеально подходят для поддержки сетевых подключений периферийных устройств в жестких и экстремальных условиях эксплуатации. Коммутатор SG300-120202C оснащен 16 портами Gigabit Ethernet, двенадцать из которых — 10/100/1000BASE-T, два — 100/1000BASE-SFP и два комбинированных 100/1000BASE-TX / SFP.
В серии SmartE внедрено несколько инновационных технологий EtherWAN, используемых для резервирования на базе RSTP:
- Large Tree Support (LTS) — поддержка увеличенного дерева в кольце RSTP. Благодаря ей появляется возможность увеличить максимальное количество коммутаторов в кольце RSTP до 57 единиц.
- Fast Ring Detection (FRD) — ускоренное переключение на резервный путь топологии. Функция RSTP Fast Ring Detection присваивает идентификатор каждому кольцу. Этот идентификатор передается каждому коммутатору в соответствующем кольце. Один коммутатор может одновременно принадлежать нескольким разным кольцам. При изменении топологии (сбоях в сети) коммутаторы синхронно переключаются на нужное кольцо. При большом количестве коммутаторов (до 57) время восстановления сети остается менее 500мс.
Для использования новых технологий LTS и FRD кольца RSTP должны состоять только из SmartE коммутаторов. В то же время, коммутатор SmartE может с успехом применяться для резервирования сетей на базе стандартного протокола RSTP совместно с оборудованием любых других производителей.
Благодаря промышленному исполнению, наличию дополнительного функционала по резервированию, невысокой цене, недавнему выходу на рынок (что гарантирует длительную поддержку от производителя), а также складской программе, коммутаторы серии SmartE заметно отличаются от продукции конкурентов.
Характеристики SmartE коммутатора SG300-120202C
- Smart коммутатор Lite L2
- RSTP (IEEE 802.1w)
- Fast Ring Detection
- Large Tree Support
- поддержка SFP-модулей 100 Mbps и 1000 Mbps
- IPv4 ,
- LLDP ,
- SNMP v1/v2c/v3
- DIN-рельс
- 802.3 10BASE-T ,
- 802.3u 100BASE-TX/FX ,
- 802.3ab 1000BASE-T ,
- 802.3z 1000BASE-SX/LX ,
- 802.3x Full Duplex, Flow Control ,
- 802.3ad LACP ,
- 802.1p QoS ,
- 802.1Q Tag VLANs ,
- 802.1w RSTP ,
- 802.1x Port-based Network Access Control ,
- 802.1ab LLDP
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
MTBF — среднее время наработки на отказ (Mean Time Between Failures). В физическом смысле это время, по истечении которого надежность устройства снижается до 36,8%.
Надежность устройства по истечении определенного времени работы можно определить как:
T — продолжительность работы устройства в часах;
2,718 — число Эйлера (обозначается буквой e).
Например, надежность устройства, имеющего MTBF 1 000 000 часов за время его работы 3 года (3*365д*24ч = 26280 часов) составит:
Это говорит о том, что к трем годам непрерывной работы вероятность отказа устройства составит 2,6%, или из 100 устройств по истечении трех лет 97 будут исправны, а 3 — могут выйти из строя.
