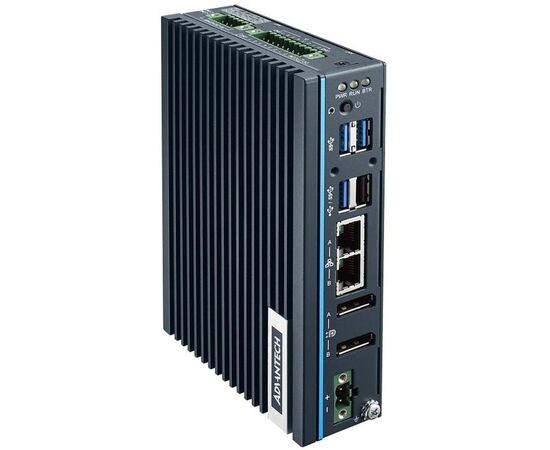

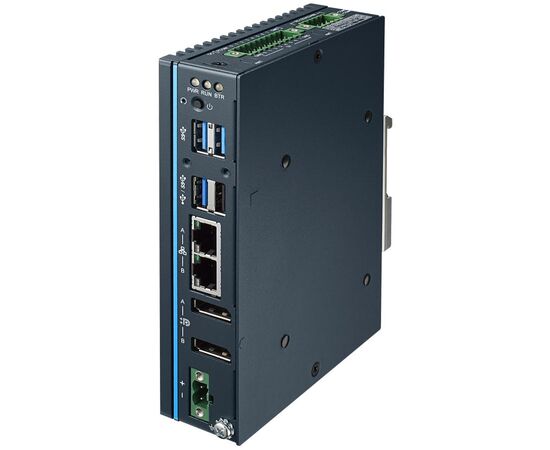

UNO-137 от Advantech представляет собой встраиваемый безвентиляторный компьютер на DIN-рейку, который отличается модульной конструкцией для гибкой конфигурации в соответствии с конкретными требованиями использования.

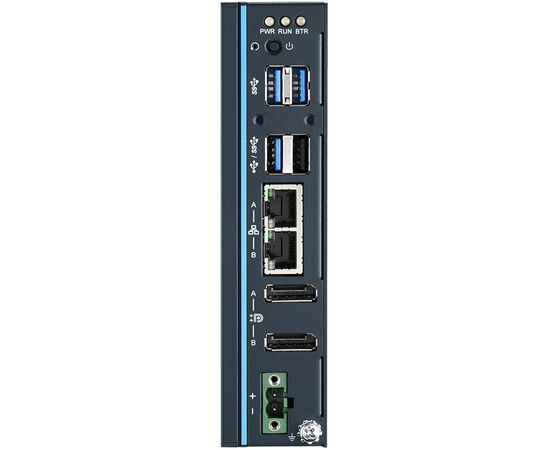

UNO-137 оснащен процессором Intel® Atom® E3940 (1.6 ГГц), 8 ГБ оперативной памяти DDR3L, а также имеет 2 LAN порта с поддержкой TSN (IEEE 802.1AS), 2 порта COM (RS-232/422/485) с гальванической изоляцией, 3 порта USB 3.2, 1 порт USB 2.0, 8 дискретных входов и 8 дискретных выходов с гальванической изоляцией и 2 порта DP 1.2. Компьютер также имеет 1 полноразмерный разъем Mini-PCIe и 1 разъем M.2 (B-key) со слотом нано-SIM-карты для удобного расширения в различных промышленных приложениях.
Компьютер UNO-137 обладает широким диапазоном рабочих температур −40…+70°C, предназначен для установки в шкафах управления в качестве управляющего контроллера и соответствует требованиям безопасности IEC 61010-1 для промышленного использования.

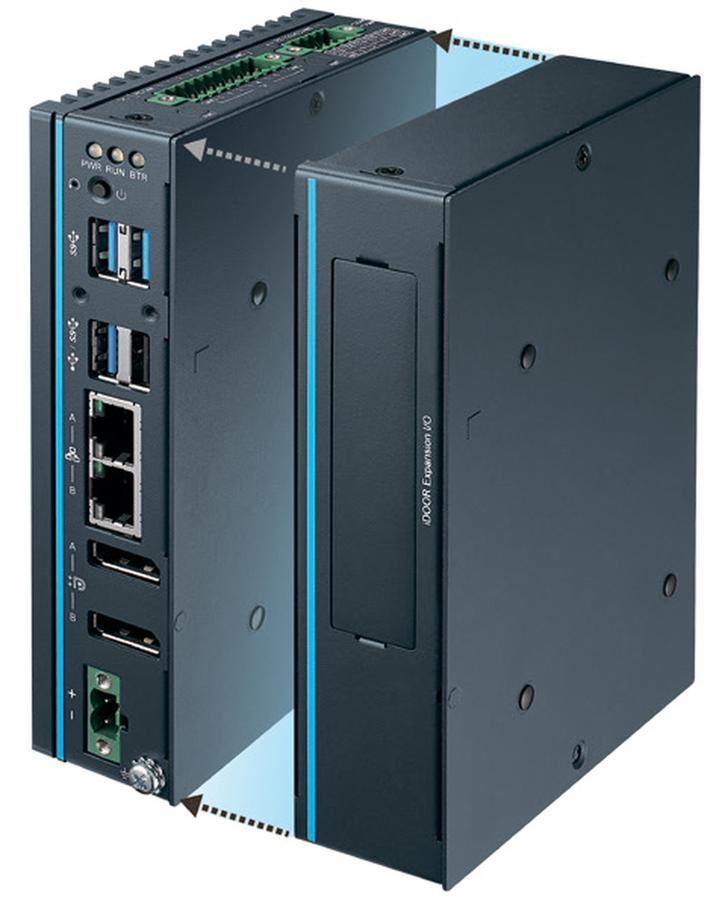

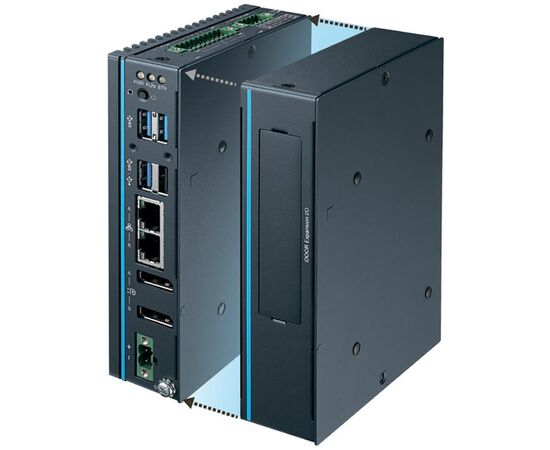

UNO-137 может быть оснащен дополнительным модулем расширения второго яруса с технологией Advantech iDoor для установки дополнительных промышленных полевых шин, беспроводной связи, ввода-вывода и периферийных модулей.
Отличительные особенности:
- Процессор Intel® Atom® E3940 (1.6 ГГц) с 8 ГБ оперативной памяти DDR3L
- Широкий диапазон входного напряжения (10…36 В постоянного тока)
- Широкий диапазон рабочих температур (−40…+70°C)
- Гальваническая изоляция входов-выходов и COM-портов (8×DI, 8×DO, 2×COM)
- DP++ обеспечивает совместимость с HDMI / DVI
- Два типа накопителей: твердотельный накопитель M.2 2242 SATA и 2.5-дюймовый HDD/SSD
- Встроенный TPM 2.0 обеспечивает аппаратную безопасность
- Поддерживает модуль M.2 3042/3052 для коммуникаций
- Модульная конструкция для дополнительного расширения iDoor
- Комплект повышенной прочности для установки на DIN-рейку
- Соответствует требованиям безопасности IEC 61010-1
Характеристики промышленного компьютера UNO-137-E13BA
- встраиваемый компьютер
- Intel Atom X (Apollo Lake)
Если в стандартной комплектации память не установлена, она может быть добавлена на этапе сборки и тестирования. Просьба сообщать нужный объем ОЗУ при заказе.
Если память уже установлена, при необходимости её объем можно расширить в пределах максимального.
- DP (4096×2306) ×2
- нет
- 2.5" SATA HDD/SSD ×1
- M.2 B-key 2242/3042
Если в стандартной комплектации накопитель не установлен, он может быть добавлен на этапе сборки и тестирования. Просьба сообщать нужный объем накопителя и его предпочитаемый тип при заказе.
Если накопитель уже установлен, при необходимости его можно заменить на другой ёмкости или типа (нужно уточнять при заказе).
- 10/100/1000 TX (2 порта)
- Intel i210IT
- RS-232/422/485 с изоляцией (2 порта)
- USB 3.2 (3 порта)
- USB 2.0 (1 порт)
- контакт с внешним питанием
- сухой контакт
- открытый коллектор
- M.2 B-key 2242/3042 ×1
- Mini-PCIe ×1
- модули iDoor: 1 слот (опционально)
- Linux Ubuntu 18.04
- Windows 10
- 1…255 c, программируемый
- DIN-рельс
- IEC 61010-1 (безопасность) ,
- 802.3az EEE ,
- 802.1AS TSN
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
