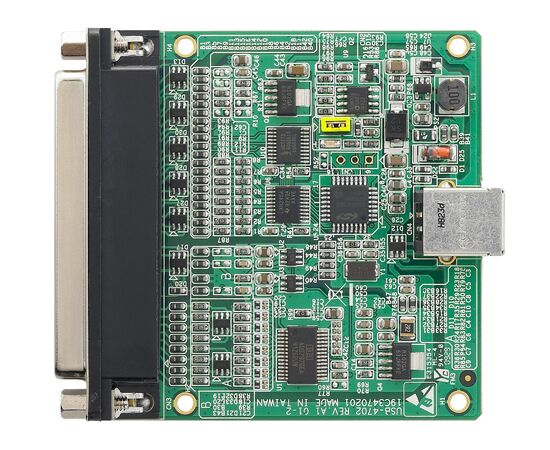

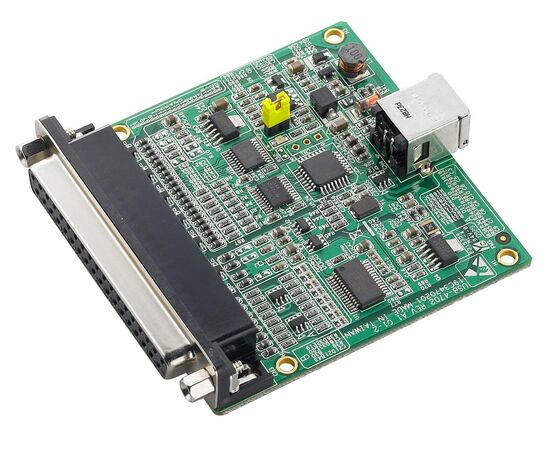

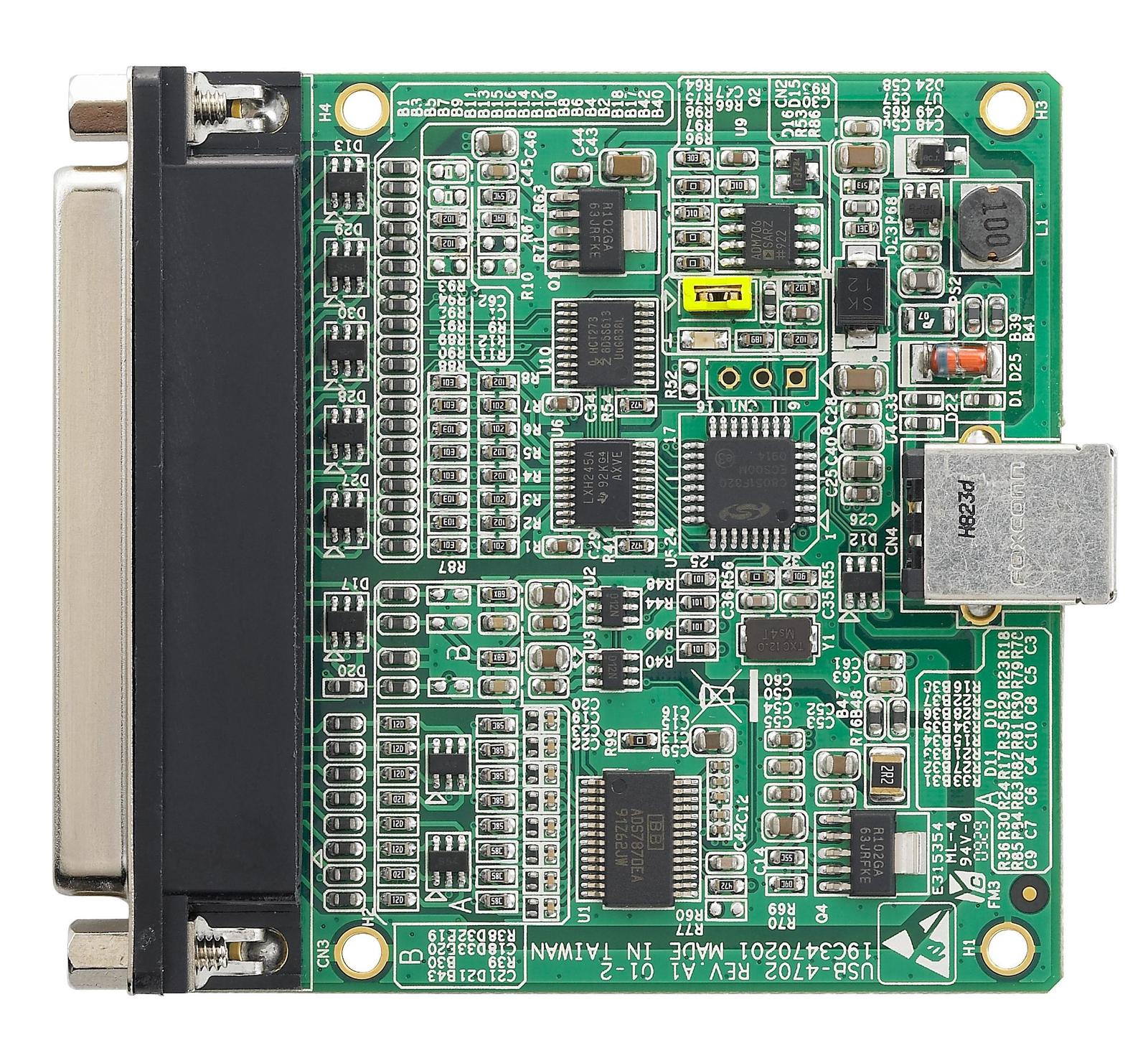

USB-4702, модуль ввода-вывода для USB 2.0: 8 каналов AI (10 кГц), 2 канала AO, 8 каналов DI, 8 каналов DO, 1 канал C/F
Цена по запросу
- Все о товаре
- Описание
- Характеристики
- Документация
- Отзывы
Описание
USB-модуль ввода-вывода, 8 каналов AI (8 SE/4 Diff, до ±20В, 12 бит, 10 кГц), 2 канала AO (0~5 В, 12 бит), 8 каналов DI (TTL), 8 каналов DO (TTL), 1 канал С/F (32 бит, 5 МГц), разъем DB-37, бескорпусное исполнение, интерфейс USB 2.0
Характеристики модуля ввода-вывода USB-4702-AE
Бренд (изготовитель)
Тип
- модуль ввода-вывода
Функционал
- аналоговый ввод
- аналоговый вывод
- дискретный ввод
- дискретный вывод
- счетчики/таймеры
Серия
Аналоговый ввод
Каналов аналогового ввода
8 × AI
Тип подключения
дифференциальное (4 канала) / с общим проводом (8 каналов)
Тип сигнала
- источник напряжения
Разрядность АЦП
12 бит (в дифф. режиме) / 11 бит (в однопров. режиме)
Частота выборки АЦП
10 кГц
Буфер данных
512 сэмплов
Диапазон входных напряжений
- ± 1 V
- ± 1.25 V
- ± 2 V
- ± 2.5 V
- ± 4 V
- ± 5 V
- ± 10 V
- ± 20 V
Точность измерения
- 0.15 % (в дифф. режиме) / 0.2 % (в однопров. режиме)
Защита от перенапряжений
30 VDC
Аналоговый вывод
Каналов аналогового вывода
2 × AO
Тип сигнала
- источник напряжения
Разрядность ЦАП
12 бит
Частота выборки ЦАП
статическое обновление
Диапазон выходных напряжений
- 0…5 V
Точность в режиме вывода напряжения
± 12 LSB
Дискретный ввод
Каналов дискретного ввода
8 × DI
Уровень входного напряжения
3.3 V / 5 V / TTL
Дискретный вывод
Каналов дискретного вывода
8 × DO
Выходное напряжение
5 V / TTL
Числоимпульсный ввод
Числоимпульсных каналов
1 × C/F
Тип сигнала
- счетчик
Разрядность счетчика
32 бит
Максимальная частота
5 МГц
Уровень входного сигнала
5 V / TTL
Коммуникационные интерфейсы
Сетевой интерфейс
- USB 2.0
Питание
Напряжение питания
5 VDC (от порта USB)
Конструктивное исполнение
Электрическое подключение
DB37-F
Габаритные размеры
70 × 70 мм
Условия эксплуатации
Рабочая температура
0…+55°C
